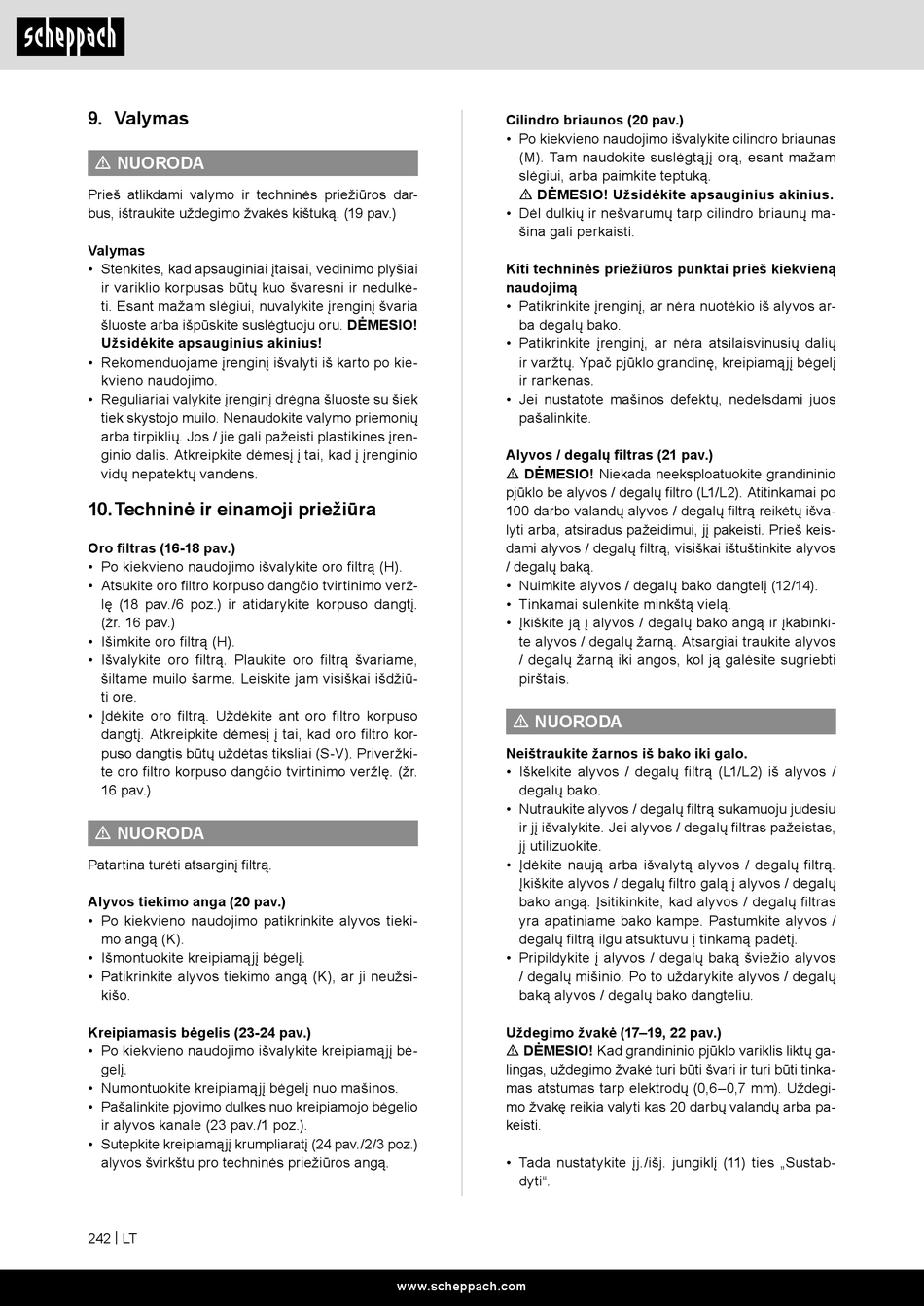

Valymas; Techninė Ir Einamoji Priežiūra - Scheppach Csp560S Originalbetriebsanleitung

9. Valymas

m NUORODA
Prieš atlikdami valymo ir techninės priežiūros dar-
bus, ištraukite uždegimo žvakės kištuką. (19 pav.)
Valymas
• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai
ir variklio korpusas būtų kuo švaresni ir nedulkė-
ti. Esant mažam slėgiui, nuvalykite įrenginį švaria
šluoste arba išpūskite suslėgtuoju oru. DĖMESIO!
Užsidėkite apsauginius akinius!
• Rekomenduojame įrenginį išvalyti iš karto po kie-
kvieno naudojimo.
• Reguliariai valykite įrenginį drėgna šluoste su šiek
tiek skystojo muilo. Nenaudokite valymo priemonių
arba tirpiklių. Jos / jie gali pažeisti plastikines įren-
ginio dalis. Atkreipkite dėmesį į tai, kad į įrenginio
vidų nepatektų vandens.
10. Techninė ir einamoji priežiūra
Oro filtras (16-18 pav.)
• Po kiekvieno naudojimo išvalykite oro filtrą (H).
• Atsukite oro filtro korpuso dangčio tvirtinimo verž-
lę (18 pav./6 poz.) ir atidarykite korpuso dangtį.
(žr. 16 pav.)
• Išimkite oro filtrą (H).
• Išvalykite oro filtrą. Plaukite oro filtrą švariame,
šiltame muilo šarme. Leiskite jam visiškai išdžiū-
ti ore.
• Įdėkite oro filtrą. Uždėkite ant oro filtro korpuso
dangtį. Atkreipkite dėmesį į tai, kad oro filtro kor-
puso dangtis būtų uždėtas tiksliai (S-V). Priveržki-
te oro filtro korpuso dangčio tvirtinimo veržlę. (žr.
16 pav.)
m NUORODA
Patartina turėti atsarginį filtrą.
Alyvos tiekimo anga (20 pav.)
• Po kiekvieno naudojimo patikrinkite alyvos tieki-
mo angą (K).
• Išmontuokite kreipiamąjį bėgelį.
• Patikrinkite alyvos tiekimo angą (K), ar ji neužsi-
kišo.
Kreipiamasis bėgelis (23-24 pav.)
• Po kiekvieno naudojimo išvalykite kreipiamąjį bė-
gelį.
• Numontuokite kreipiamąjį bėgelį nuo mašinos.
• Pašalinkite pjovimo dulkes nuo kreipiamojo bėgelio
ir alyvos kanale (23 pav./1 poz.).
• Sutepkite kreipiamąjį krumpliaratį (24 pav./2/3 poz.)
alyvos švirkštu pro techninės priežiūros angą.
242 | LT
Cilindro briaunos (20 pav.)
• Po kiekvieno naudojimo išvalykite cilindro briaunas
(M). Tam naudokite suslėgtąjį orą, esant mažam
slėgiui, arba paimkite teptuką.
m DĖMESIO! Užsidėkite apsauginius akinius.
• Dėl dulkių ir nešvarumų tarp cilindro briaunų ma-
šina gali perkaisti.
Kiti techninės priežiūros punktai prieš kiekvieną
naudojimą
• Patikrinkite įrenginį, ar nėra nuotėkio iš alyvos ar-
ba degalų bako.
• Patikrinkite įrenginį, ar nėra atsilaisvinusių dalių
ir varžtų. Ypač pjūklo grandinę, kreipiamąjį bėgelį
ir rankenas.
• Jei nustatote mašinos defektų, nedelsdami juos
pašalinkite.
Alyvos / degalų filtras (21 pav.)
m DĖMESIO! Niekada neeksploatuokite grandininio
pjūklo be alyvos / degalų filtro (L1/L2). Atitinkamai po
100 darbo valandų alyvos / degalų filtrą reikėtų išva-
lyti arba, atsiradus pažeidimui, jį pakeisti. Prieš keis-
dami alyvos / degalų filtrą, visiškai ištuštinkite alyvos
/ degalų baką.
• Nuimkite alyvos / degalų bako dangtelį (12/14).
• Tinkamai sulenkite minkštą vielą.
• Įkiškite ją į alyvos / degalų bako angą ir įkabinki-
te alyvos / degalų žarną. Atsargiai traukite alyvos
/ degalų žarną iki angos, kol ją galėsite sugriebti
pirštais.
m NUORODA
Neištraukite žarnos iš bako iki galo.
• Iškelkite alyvos / degalų filtrą (L1/L2) iš alyvos /
degalų bako.
• Nutraukite alyvos / degalų filtrą sukamuoju judesiu
ir jį išvalykite. Jei alyvos / degalų filtras pažeistas,
jį utilizuokite.
• Įdėkite naują arba išvalytą alyvos / degalų filtrą.
Įkiškite alyvos / degalų filtro galą į alyvos / degalų
bako angą. Įsitikinkite, kad alyvos / degalų filtras
yra apatiniame bako kampe. Pastumkite alyvos /
degalų filtrą ilgu atsuktuvu į tinkamą padėtį.
• Pripildykite į alyvos / degalų baką šviežio alyvos
/ degalų mišinio. Po to uždarykite alyvos / degalų
baką alyvos / degalų bako dangteliu.
Uždegimo žvakė (17–19, 22 pav.)
m DĖMESIO! Kad grandininio pjūklo variklis liktų ga-
lingas, uždegimo žvakė turi būti švari ir turi būti tinka-
mas atstumas tarp elektrodų (0,6–0,7 mm). Uždegi-
mo žvakę reikia valyti kas 20 darbų valandų arba pa-
keisti.
• Tada nustatykite įj./išj. jungiklį (11) ties „Sustab-
dyti".
