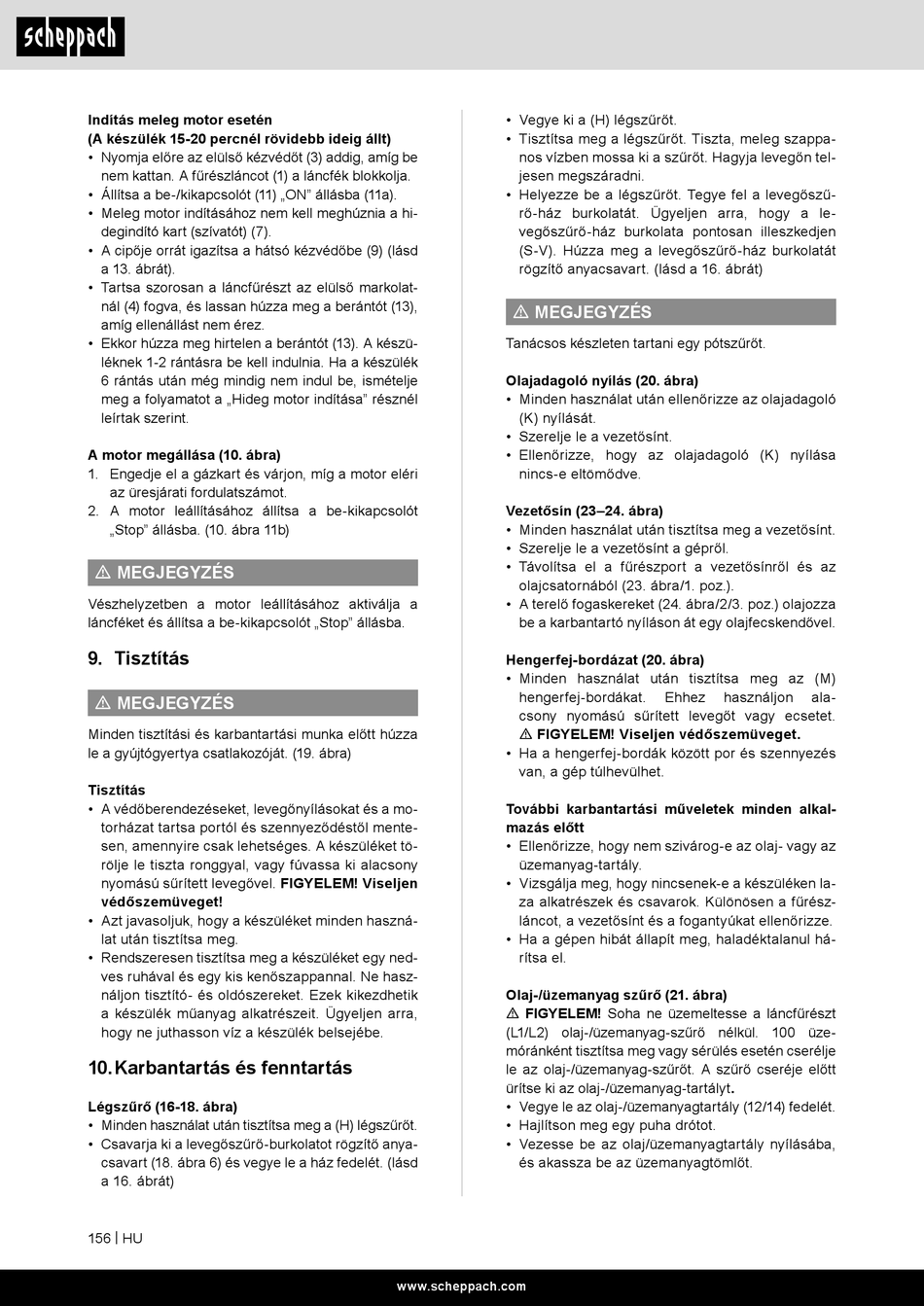

Tisztítás; Karbantartás És Fenntartás - Scheppach Csp560S Originalbetriebsanleitung

Indítás meleg motor esetén
(A készülék 15-20 percnél rövidebb ideig állt)
• Nyomja előre az elülső kézvédőt (3) addig, amíg be
nem kattan. A fűrészláncot (1) a láncfék blokkolja.
• Állítsa a be-/kikapcsolót (11) „ON" állásba (11a).
• Meleg motor indításához nem kell meghúznia a hi-
degindító kart (szívatót) (7).
• A cipője orrát igazítsa a hátsó kézvédőbe (9) (lásd
a 13. ábrát).
• Tartsa szorosan a láncfűrészt az elülső markolat-
nál (4) fogva, és lassan húzza meg a berántót (13),
amíg ellenállást nem érez.
• Ekkor húzza meg hirtelen a berántót (13). A készü-
léknek 1-2 rántásra be kell indulnia. Ha a készülék
6 rántás után még mindig nem indul be, ismételje
meg a folyamatot a „Hideg motor indítása" résznél
leírtak szerint.
A motor megállása (10. ábra)
1. Engedje el a gázkart és várjon, míg a motor eléri
az üresjárati fordulatszámot.
2. A motor leállításához állítsa a be-kikapcsolót
„Stop" állásba. (10. ábra 11b)
m MEGJEGYZÉS
Vészhelyzetben a motor leállításához aktiválja a
láncféket és állítsa a be-kikapcsolót „Stop" állásba.
9. Tisztítás
m MEGJEGYZÉS
Minden tisztítási és karbantartási munka előtt húzza
le a gyújtógyertya csatlakozóját. (19. ábra)
Tisztítás
• A védőberendezéseket, levegőnyílásokat és a mo-
torházat tartsa portól és szennyeződéstől mente-
sen, amennyire csak lehetséges. A készüléket tö-
rölje le tiszta ronggyal, vagy fúvassa ki alacsony
nyomású sűrített levegővel. FIGYELEM! Viseljen
védőszemüveget!
• Azt javasoljuk, hogy a készüléket minden haszná-
lat után tisztítsa meg.
• Rendszeresen tisztítsa meg a készüléket egy ned-
ves ruhával és egy kis kenőszappannal. Ne hasz-
náljon tisztító- és oldószereket. Ezek kikezdhetik
a készülék műanyag alkatrészeit. Ügyeljen arra,
hogy ne juthasson víz a készülék belsejébe.
10. Karbantartás és fenntartás
Légszűrő (16-18. ábra)
• Minden használat után tisztítsa meg a (H) légszűrőt.
• Csavarja ki a levegőszűrő-burkolatot rögzítő anya-
csavart (18. ábra 6) és vegye le a ház fedelét. (lásd
a 16. ábrát)
156 | HU
• Vegye ki a (H) légszűrőt.
• Tisztítsa meg a légszűrőt. Tiszta, meleg szappa-
nos vízben mossa ki a szűrőt. Hagyja levegőn tel-
jesen megszáradni.
• Helyezze be a légszűrőt. Tegye fel a levegőszű-
rő-ház burkolatát. Ügyeljen arra, hogy a le-
vegőszűrő-ház burkolata pontosan illeszkedjen
(S-V). Húzza meg a levegőszűrő-ház burkolatát
rögzítő anyacsavart. (lásd a 16. ábrát)
m MEGJEGYZÉS
Tanácsos készleten tartani egy pótszűrőt.
Olajadagoló nyílás (20. ábra)
• Minden használat után ellenőrizze az olajadagoló
(K) nyílását.
• Szerelje le a vezetősínt.
• Ellenőrizze, hogy az olajadagoló (K) nyílása
nincs-e eltömődve.
Vezetősín (23–24. ábra)
• Minden használat után tisztítsa meg a vezetősínt.
• Szerelje le a vezetősínt a gépről.
• Távolítsa el a fűrészport a vezetősínről és az
olajcsatornából (23. ábra/1. poz.).
• A terelő fogaskereket (24. ábra/2/3. poz.) olajozza
be a karbantartó nyíláson át egy olajfecskendővel.
Hengerfej-bordázat (20. ábra)
• Minden használat után tisztítsa meg az (M)
hengerfej-bordákat.
csony nyomású sűrített levegőt vagy ecsetet.
m FIGYELEM! Viseljen védőszemüveget.
• Ha a hengerfej-bordák között por és szennyezés
van, a gép túlhevülhet.
További karbantartási műveletek minden alkal-
mazás előtt
• Ellenőrizze, hogy nem szivárog-e az olaj- vagy az
üzemanyag-tartály.
• Vizsgálja meg, hogy nincsenek-e a készüléken la-
za alkatrészek és csavarok. Különösen a fűrész-
láncot, a vezetősínt és a fogantyúkat ellenőrizze.
• Ha a gépen hibát állapít meg, haladéktalanul há-
rítsa el.
Olaj-/üzemanyag szűrő (21. ábra)
m FIGYELEM! Soha ne üzemeltesse a láncfűrészt
(L1/L2) olaj-/üzemanyag-szűrő nélkül. 100 üze-
móránként tisztítsa meg vagy sérülés esetén cserélje
le az olaj-/üzemanyag-szűrőt. A szűrő cseréje előtt
ürítse ki az olaj-/üzemanyag-tartályt.
• Vegye le az olaj-/üzemanyagtartály (12/14) fedelét.
• Hajlítson meg egy puha drótot.
• Vezesse be az olaj/üzemanyagtartály nyílásába,
és akassza be az üzemanyagtömlőt.
www.scheppach.com
Ehhez használjon ala-
