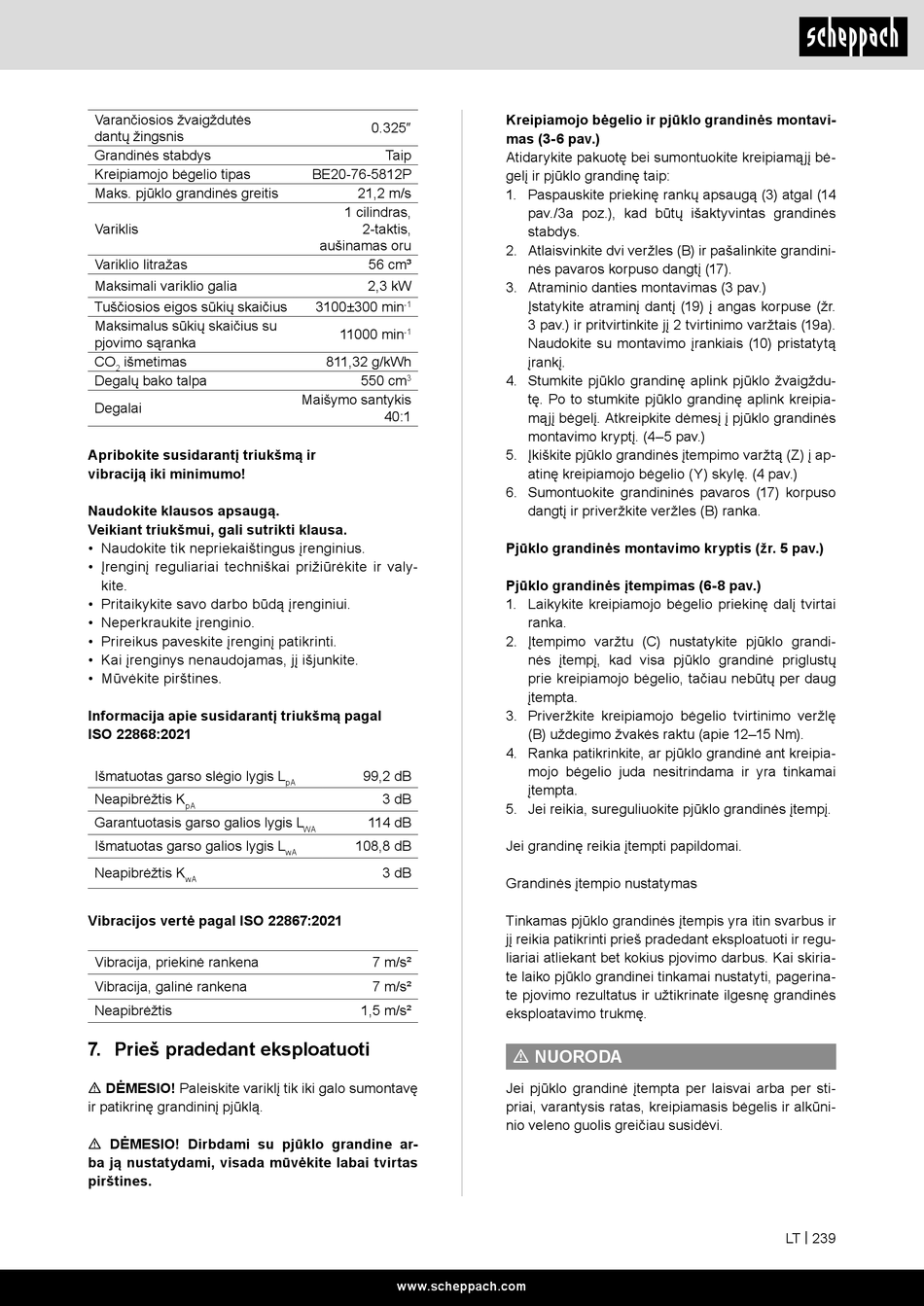

Varančiosios žvaigždutės
dantų žingsnis
Grandinės stabdys
Kreipiamojo bėgelio tipas
Maks. pjūklo grandinės greitis
Variklis
Variklio litražas
Maksimali variklio galia
Tuščiosios eigos sūkių skaičius
Maksimalus sūkių skaičius su
pjovimo sąranka
CO išmetimas
2
Degalų bako talpa
Degalai
Apribokite susidarantį triukšmą ir
vibraciją iki minimumo!
Naudokite klausos apsaugą.
Veikiant triukšmui, gali sutrikti klausa.
• Naudokite tik nepriekaištingus įrenginius.
• Įrenginį reguliariai techniškai prižiūrėkite ir valy-
kite.
• Pritaikykite savo darbo būdą įrenginiui.
• Neperkraukite įrenginio.
• Prireikus paveskite įrenginį patikrinti.
• Kai įrenginys nenaudojamas, jį išjunkite.
• Mūvėkite pirštines.
Informacija apie susidarantį triukšmą pagal
ISO 22868:2021
Išmatuotas garso slėgio lygis L
Neapibrėžtis K
pA
Garantuotasis garso galios lygis L
Išmatuotas garso galios lygis L
Neapibrėžtis K
wA
Vibracijos vertė pagal ISO 22867:2021
Vibracija, priekinė rankena
Vibracija, galinė rankena
Neapibrėžtis
7. Prieš pradedant eksploatuoti
m DĖMESIO! Paleiskite variklį tik iki galo sumontavę
ir patikrinę grandininį pjūklą.
m DĖMESIO! Dirbdami su pjūklo grandine ar-
ba ją nustatydami, visada mūvėkite labai tvirtas
pirštines.
0.325"
Taip
BE20-76-5812P
21,2 m/s
1 cilindras,
2-taktis,
aušinamas oru
56 cm³
2,3 kW
3100±300 min
-1
11000 min
-1
811,32 g/kWh
550 cm
3
Maišymo santykis
40:1
99,2 dB
pA
3 dB
114 dB
WA
108,8 dB
wA
3 dB
7 m/s²
7 m/s²
1,5 m/s²
www.scheppach.com
Kreipiamojo bėgelio ir pjūklo grandinės montavi-
mas (3-6 pav.)
Atidarykite pakuotę bei sumontuokite kreipiamąjį bė-
gelį ir pjūklo grandinę taip:
1. Paspauskite priekinę rankų apsaugą (3) atgal (14
pav./3a poz.), kad būtų išaktyvintas grandinės
stabdys.
2. Atlaisvinkite dvi veržles (B) ir pašalinkite grandini-
nės pavaros korpuso dangtį (17).
3. Atraminio danties montavimas (3 pav.)
Įstatykite atraminį dantį (19) į angas korpuse (žr.
3 pav.) ir pritvirtinkite jį 2 tvirtinimo varžtais (19a).
Naudokite su montavimo įrankiais (10) pristatytą
įrankį.
4. Stumkite pjūklo grandinę aplink pjūklo žvaigždu-
tę. Po to stumkite pjūklo grandinę aplink kreipia-
mąjį bėgelį. Atkreipkite dėmesį į pjūklo grandinės
montavimo kryptį. (4–5 pav.)
5. Įkiškite pjūklo grandinės įtempimo varžtą (Z) į ap-
atinę kreipiamojo bėgelio (Y) skylę. (4 pav.)
6. Sumontuokite grandininės pavaros (17) korpuso
dangtį ir priveržkite veržles (B) ranka.
Pjūklo grandinės montavimo kryptis (žr. 5 pav.)
Pjūklo grandinės įtempimas (6-8 pav.)
1. Laikykite kreipiamojo bėgelio priekinę dalį tvirtai
ranka.
2. Įtempimo varžtu (C) nustatykite pjūklo grandi-
nės įtempį, kad visa pjūklo grandinė priglustų
prie kreipiamojo bėgelio, tačiau nebūtų per daug
įtempta.
3. Priveržkite kreipiamojo bėgelio tvirtinimo veržlę
(B) uždegimo žvakės raktu (apie 12–15 Nm).
4. Ranka patikrinkite, ar pjūklo grandinė ant kreipia-
mojo bėgelio juda nesitrindama ir yra tinkamai
įtempta.
5. Jei reikia, sureguliuokite pjūklo grandinės įtempį.
Jei grandinę reikia įtempti papildomai.
Grandinės įtempio nustatymas
Tinkamas pjūklo grandinės įtempis yra itin svarbus ir
jį reikia patikrinti prieš pradedant eksploatuoti ir regu-
liariai atliekant bet kokius pjovimo darbus. Kai skiria-
te laiko pjūklo grandinei tinkamai nustatyti, pagerina-
te pjovimo rezultatus ir užtikrinate ilgesnę grandinės
eksploatavimo trukmę.
m NUORODA
Jei pjūklo grandinė įtempta per laisvai arba per sti-
priai, varantysis ratas, kreipiamasis bėgelis ir alkūni-
nio veleno guolis greičiau susidėvi.
