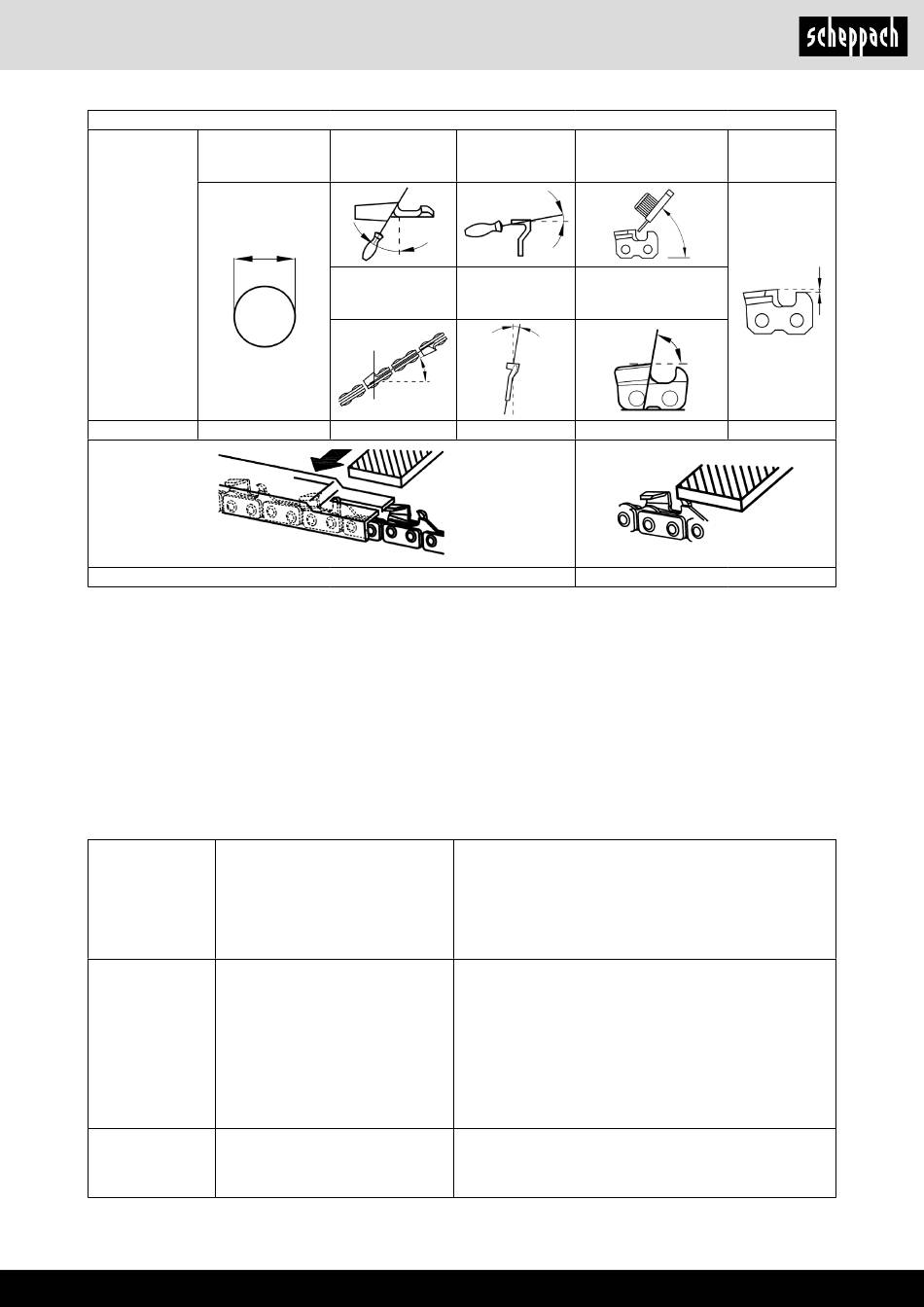

Instructions d'affûtage d'une chaîne de tronçonneuse :
Diamètre de lime
Type de
chaîne de
tronçonneuse
21PBX env. 4,8 mm
Remarque importante en cas de réparation :
Lors du retour de l'appareil en vue d'une réparation, celui-ci, pour des raisons de sécurité, doit être expédié à la station
service sans huile ni carburant.
Remarques concernant la maintenance et l'entretien périodiques
Pour garantir une durée de vie optimale, ainsi que pour éviter les dommages et assurer une efficacité maximale aux dispositifs
de sécurité, les travaux de maintenance suivants doivent être réalisés régulièrement.
Vous ne pourrez prétendre à vos droits de garantie que s'il est attesté que ces travaux sont réalisés régulièrement et de
manière conforme. Tout non-respect entraîne un risque d'accident !
Les utilisateurs de tronçonneuses ne doivent réaliser que les travaux de maintenance et d'entretien décrits dans le pré-
sent mode d'emploi.
Toute autre intervention doit être réservée à un atelier spécialisé.
Généralités Tronçonneuse complète
Chaîne de tronçonneuse
Frein de chaîne
Guide-chaîne
Avant toute mise Chaîne de tronçonneuse
en service
Guide-chaîne
Graissage de chaîne
Frein de chaîne‎
Interrupteur ARRÊT, touche de
blocage de sécurité, gâchette
d'accélérateur
Bouchon du réservoir de carburant
et d'huile
Chaque jour Filtre à air
Guide-chaîne
Préhension du guide
Régime ralenti
Angle supérieur
Angle de rotation
de serrage
30°
Butée de profondeur
www.scheppach.com
Angle d'inclinaison
Angle inférieur
supérieur (55°)
Angle
d'inclinaison de Angle latéral
serrage
10°
Nettoyage extérieur et contrôle de l'état
En cas de dommages, faire immédiatement effectuer une
réparation en bonne et due forme.
Affûtage régulier, remplacement au besoin
Contrôle régulier par un atelier spécialisé
Rotation afin de garantir une usure homogène des
surfaces de roulement Remplacement rapide
Vérifier l'état et l'affûtage
Contrôle de la tension des chenilles
Vérifier l'état
Contrôle fonctionnel
Contrôle fonctionnel
Contrôle fonctionnel
Vérifier l'étanchéité
nettoyage
Vérifier l'état, nettoyer l'alésage d'admission de l'huile
Nettoyage, en particulier de la rainure de guidage de l'huile
Contrôle (ne pas entraîner la chaîne)
Mesure de
profondeur
standard
85° 0,64 mm
