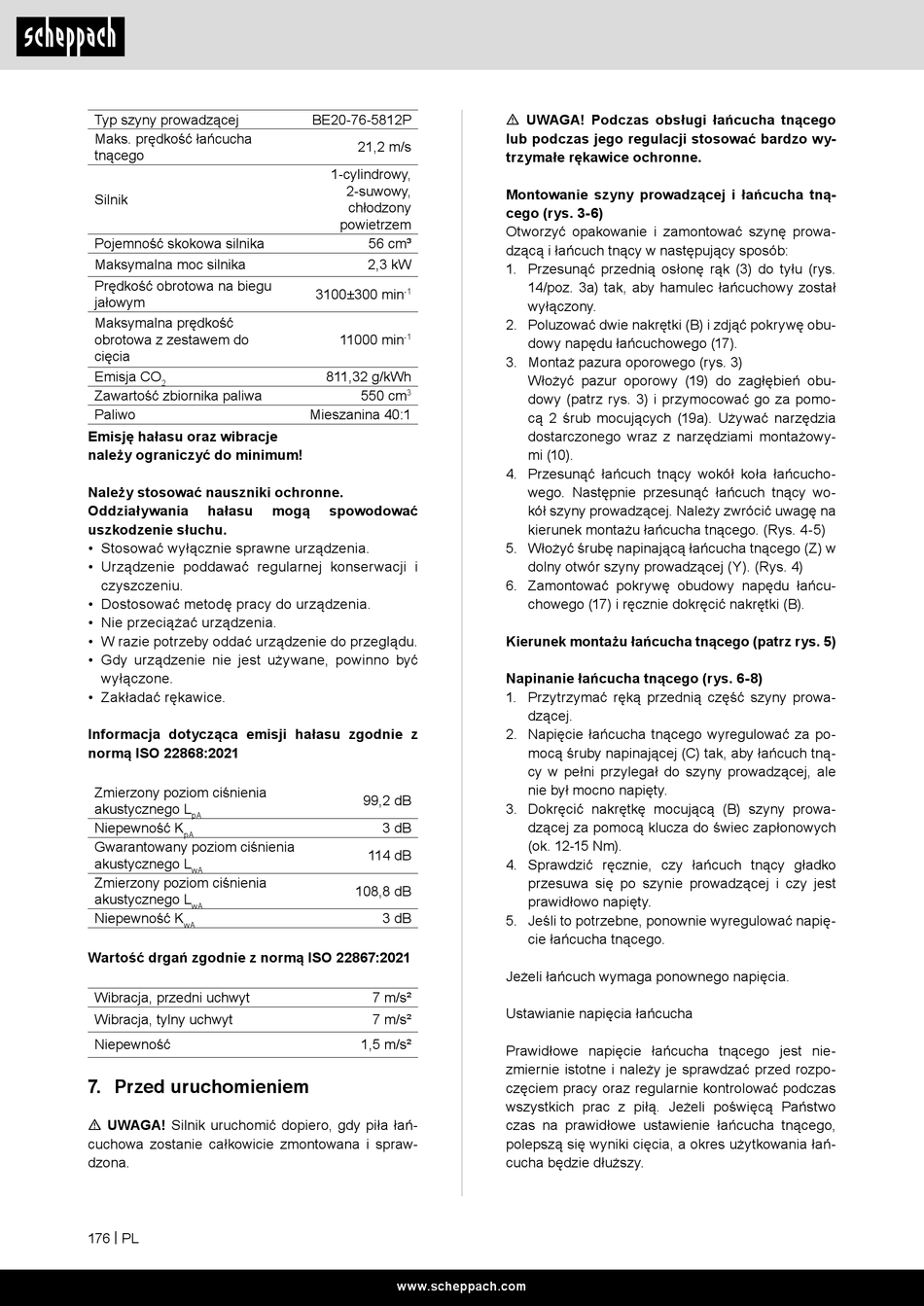

Typ szyny prowadzącej
Maks. prędkość łańcucha
tnącego
Silnik
Pojemność skokowa silnika
Maksymalna moc silnika
Prędkość obrotowa na biegu
jałowym
Maksymalna prędkość
obrotowa z zestawem do
cięcia
Emisja CO
2
Zawartość zbiornika paliwa
Paliwo
Emisję hałasu oraz wibracje
należy ograniczyć do minimum!
Należy stosować nauszniki ochronne.
Oddziaływania
hałasu
uszkodzenie słuchu.
• Stosować wyłącznie sprawne urządzenia.
• Urządzenie poddawać regularnej konserwacji i
czyszczeniu.
• Dostosować metodę pracy do urządzenia.
• Nie przeciążać urządzenia.
• W razie potrzeby oddać urządzenie do przeglądu.
• Gdy urządzenie nie jest używane, powinno być
wyłączone.
• Zakładać rękawice.
Informacja dotycząca emisji hałasu zgodnie z
normą ISO 22868:2021
Zmierzony poziom ciśnienia
akustycznego L
pA
Niepewność K
pA
Gwarantowany poziom ciśnienia
akustycznego L
wA
Zmierzony poziom ciśnienia
akustycznego L
wA
Niepewność K
wA
Wartość drgań zgodnie z normą ISO 22867:2021
Wibracja, przedni uchwyt
Wibracja, tylny uchwyt
Niepewność
7. Przed uruchomieniem
m UWAGA! Silnik uruchomić dopiero, gdy piła łań-
cuchowa zostanie całkowicie zmontowana i spraw-
dzona.
176 | PL
BE20-76-5812P
21,2 m/s
1-cylindrowy,
2-suwowy,
chłodzony
powietrzem
56 cm³
2,3 kW
3100±300 min
-1
11000 min
-1
811,32 g/kWh
550 cm
3
Mieszanina 40:1
mogą
spowodować
99,2 dB
3 dB
114 dB
108,8 dB
3 dB
7 m/s²
7 m/s²
1,5 m/s²
www.scheppach.com
m UWAGA! Podczas obsługi łańcucha tnącego
lub podczas jego regulacji stosować bardzo wy-
trzymałe rękawice ochronne.
Montowanie szyny prowadzącej i łańcucha tną-
cego (rys. 3-6)
Otworzyć opakowanie i zamontować szynę prowa-
dzącą i łańcuch tnący w następujący sposób:
1. Przesunąć przednią osłonę rąk (3) do tyłu (rys.
14/poz. 3a) tak, aby hamulec łańcuchowy został
wyłączony.
2. Poluzować dwie nakrętki (B) i zdjąć pokrywę obu-
dowy napędu łańcuchowego (17).
3. Montaż pazura oporowego (rys. 3)
Włożyć pazur oporowy (19) do zagłębień obu-
dowy (patrz rys. 3) i przymocować go za pomo-
cą 2 śrub mocujących (19a). Używać narzędzia
dostarczonego wraz z narzędziami montażowy-
mi (10).
4. Przesunąć łańcuch tnący wokół koła łańcucho-
wego. Następnie przesunąć łańcuch tnący wo-
kół szyny prowadzącej. Należy zwrócić uwagę na
kierunek montażu łańcucha tnącego. (Rys. 4-5)
5. Włożyć śrubę napinającą łańcucha tnącego (Z) w
dolny otwór szyny prowadzącej (Y). (Rys. 4)
6. Zamontować pokrywę obudowy napędu łańcu-
chowego (17) i ręcznie dokręcić nakrętki (B).
Kierunek montażu łańcucha tnącego (patrz rys. 5)
Napinanie łańcucha tnącego (rys. 6-8)
1. Przytrzymać ręką przednią część szyny prowa-
dzącej.
2. Napięcie łańcucha tnącego wyregulować za po-
mocą śruby napinającej (C) tak, aby łańcuch tną-
cy w pełni przylegał do szyny prowadzącej, ale
nie był mocno napięty.
3. Dokręcić nakrętkę mocującą (B) szyny prowa-
dzącej za pomocą klucza do świec zapłonowych
(ok. 12-15 Nm).
4. Sprawdzić ręcznie, czy łańcuch tnący gładko
przesuwa się po szynie prowadzącej i czy jest
prawidłowo napięty.
5. Jeśli to potrzebne, ponownie wyregulować napię-
cie łańcucha tnącego.
Jeżeli łańcuch wymaga ponownego napięcia.
Ustawianie napięcia łańcucha
Prawidłowe napięcie łańcucha tnącego jest nie-
zmiernie istotne i należy je sprawdzać przed rozpo-
częciem pracy oraz regularnie kontrolować podczas
wszystkich prac z piłą. Jeżeli poświęcą Państwo
czas na prawidłowe ustawienie łańcucha tnącego,
polepszą się wyniki cięcia, a okres użytkowania łań-
cucha będzie dłuższy.
