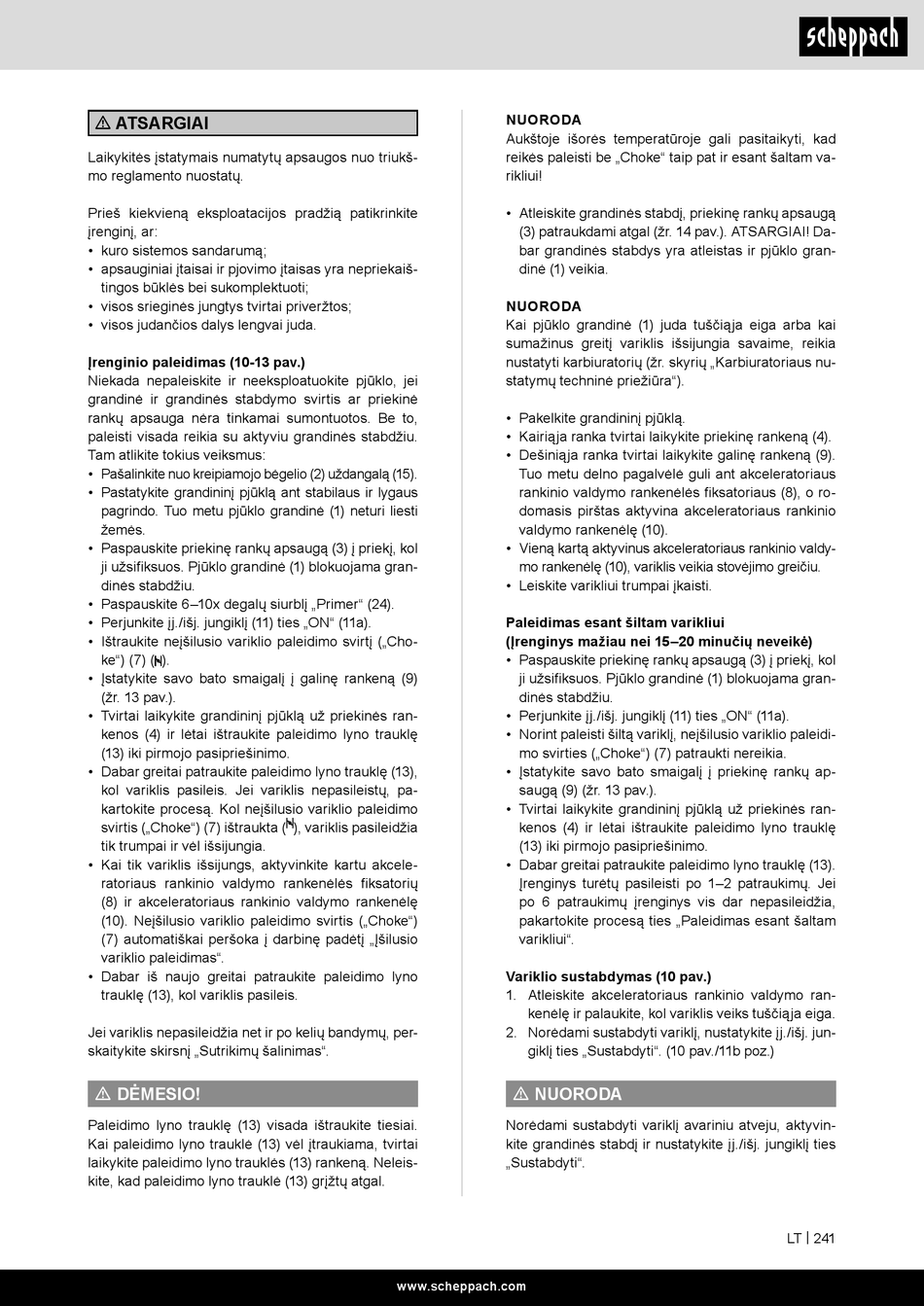

Scheppach CSP560S Originalbetriebsanleitung Seite 241

m ATSARGIAI
Laikykitės įstatymais numatytų apsaugos nuo triukš-
mo reglamento nuostatų.
Prieš kiekvieną eksploatacijos pradžią patikrinkite
įrenginį, ar:
• kuro sistemos sandarumą;
• apsauginiai įtaisai ir pjovimo įtaisas yra nepriekaiš-
tingos būklės bei sukomplektuoti;
• visos srieginės jungtys tvirtai priveržtos;
• visos judančios dalys lengvai juda.
Įrenginio paleidimas (10-13 pav.)
Niekada nepaleiskite ir neeksploatuokite pjūklo, jei
grandinė ir grandinės stabdymo svirtis ar priekinė
rankų apsauga nėra tinkamai sumontuotos. Be to,
paleisti visada reikia su aktyviu grandinės stabdžiu.
Tam atlikite tokius veiksmus:
• Pašalinkite nuo kreipiamojo bėgelio (2) uždangalą (15).
• Pastatykite grandininį pjūklą ant stabilaus ir lygaus
pagrindo. Tuo metu pjūklo grandinė (1) neturi liesti
žemės.
• Paspauskite priekinę rankų apsaugą (3) į priekį, kol
ji užsifiksuos. Pjūklo grandinė (1) blokuojama gran-
dinės stabdžiu.
• Paspauskite 6–10x degalų siurblį „Primer" (24).
• Perjunkite įj./išj. jungiklį (11) ties „ON" (11a).
• Ištraukite neįšilusio variklio paleidimo svirtį („Cho-
ke") (7) ( ).
• Įstatykite savo bato smaigalį į galinę rankeną (9)
(žr. 13 pav.).
• Tvirtai laikykite grandininį pjūklą už priekinės ran-
kenos (4) ir lėtai ištraukite paleidimo lyno trauklę
(13) iki pirmojo pasipriešinimo.
• Dabar greitai patraukite paleidimo lyno trauklę (13),
kol variklis pasileis. Jei variklis nepasileistų, pa-
kartokite procesą. Kol neįšilusio variklio paleidimo
svirtis („Choke") (7) ištraukta ( ), variklis pasileidžia
tik trumpai ir vėl išsijungia.
• Kai tik variklis išsijungs, aktyvinkite kartu akcele-
ratoriaus rankinio valdymo rankenėlės fiksatorių
(8) ir akceleratoriaus rankinio valdymo rankenėlę
(10). Neįšilusio variklio paleidimo svirtis („Choke")
(7) automatiškai peršoka į darbinę padėtį „Įšilusio
variklio paleidimas".
• Dabar iš naujo greitai patraukite paleidimo lyno
trauklę (13), kol variklis pasileis.
Jei variklis nepasileidžia net ir po kelių bandymų, per-
skaitykite skirsnį „Sutrikimų šalinimas".
m DĖMESIO!
Paleidimo lyno trauklę (13) visada ištraukite tiesiai.
Kai paleidimo lyno trauklė (13) vėl įtraukiama, tvirtai
laikykite paleidimo lyno trauklės (13) rankeną. Neleis-
kite, kad paleidimo lyno trauklė (13) grįžtų atgal.
NUORODA
Aukštoje išorės temperatūroje gali pasitaikyti, kad
reikės paleisti be „Choke" taip pat ir esant šaltam va-
rikliui!
• Atleiskite grandinės stabdį, priekinę rankų apsaugą
(3) patraukdami atgal (žr. 14 pav.). ATSARGIAI! Da-
bar grandinės stabdys yra atleistas ir pjūklo gran-
dinė (1) veikia.
NUORODA
Kai pjūklo grandinė (1) juda tuščiąja eiga arba kai
sumažinus greitį variklis išsijungia savaime, reikia
nustatyti karbiuratorių (žr. skyrių „Karbiuratoriaus nu-
statymų techninė priežiūra").
• Pakelkite grandininį pjūklą.
• Kairiąja ranka tvirtai laikykite priekinę rankeną (4).
• Dešiniąja ranka tvirtai laikykite galinę rankeną (9).
Tuo metu delno pagalvėlė guli ant akceleratoriaus
rankinio valdymo rankenėlės fiksatoriaus (8), o ro-
domasis pirštas aktyvina akceleratoriaus rankinio
valdymo rankenėlę (10).
• Vieną kartą aktyvinus akceleratoriaus rankinio valdy-
mo rankenėlę (10), variklis veikia stovėjimo greičiu.
• Leiskite varikliui trumpai įkaisti.
Paleidimas esant šiltam varikliui
(Įrenginys mažiau nei 15–20 minučių neveikė)
• Paspauskite priekinę rankų apsaugą (3) į priekį, kol
ji užsifiksuos. Pjūklo grandinė (1) blokuojama gran-
dinės stabdžiu.
• Perjunkite įj./išj. jungiklį (11) ties „ON" (11a).
• Norint paleisti šiltą variklį, neįšilusio variklio paleidi-
mo svirties („Choke") (7) patraukti nereikia.
• Įstatykite savo bato smaigalį į priekinę rankų ap-
saugą (9) (žr. 13 pav.).
• Tvirtai laikykite grandininį pjūklą už priekinės ran-
kenos (4) ir lėtai ištraukite paleidimo lyno trauklę
(13) iki pirmojo pasipriešinimo.
• Dabar greitai patraukite paleidimo lyno trauklę (13).
Įrenginys turėtų pasileisti po 1–2 patraukimų. Jei
po 6 patraukimų įrenginys vis dar nepasileidžia,
pakartokite procesą ties „Paleidimas esant šaltam
varikliui".
Variklio sustabdymas (10 pav.)
1. Atleiskite akceleratoriaus rankinio valdymo ran-
kenėlę ir palaukite, kol variklis veiks tuščiąja eiga.
2. Norėdami sustabdyti variklį, nustatykite įj./išj. jun-
giklį ties „Sustabdyti". (10 pav./11b poz.)
m NUORODA
Norėdami sustabdyti variklį avariniu atveju, aktyvin-
kite grandinės stabdį ir nustatykite įj./išj. jungiklį ties
„Sustabdyti".
