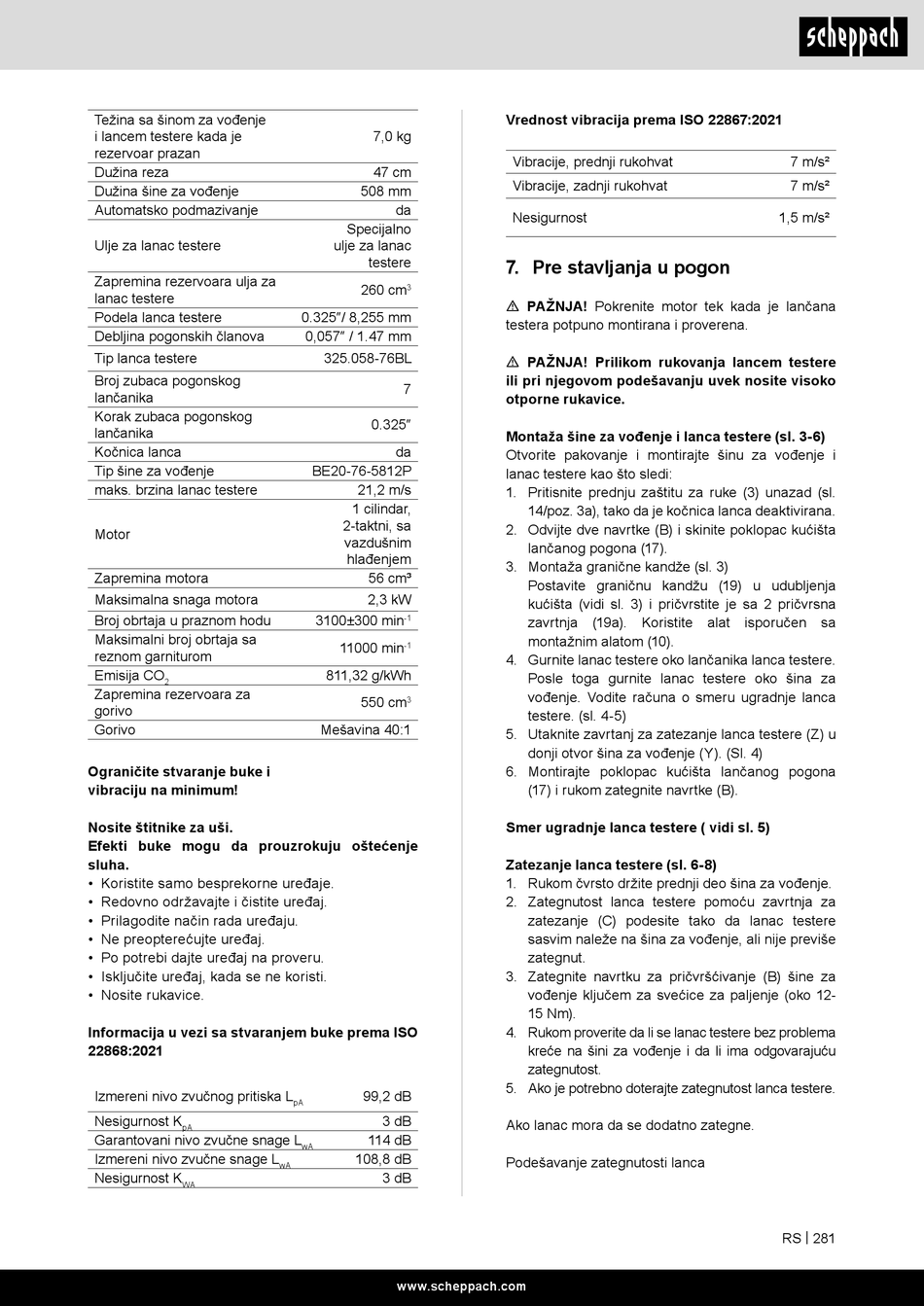

Pre Stavljanja U Pogon - Scheppach Csp560S Originalbetriebsanleitung

Težina sa šinom za vođenje
i lancem testere kada je
rezervoar prazan
Dužina reza
Dužina šine za vođenje
Automatsko podmazivanje
Ulje za lanac testere
Zapremina rezervoara ulja za
lanac testere
Podela lanca testere
Debljina pogonskih članova
Tip lanca testere
Broj zubaca pogonskog
lančanika
Korak zubaca pogonskog
lančanika
Kočnica lanca
Tip šine za vođenje
maks. brzina lanac testere
Motor
Zapremina motora
Maksimalna snaga motora
Broj obrtaja u praznom hodu
Maksimalni broj obrtaja sa
reznom garniturom
Emisija CO
2
Zapremina rezervoara za
gorivo
Gorivo
Ograničite stvaranje buke i
vibraciju na minimum!
Nosite štitnike za uši.
Efekti buke mogu da prouzrokuju oštećenje
sluha.
• Koristite samo besprekorne uređaje.
• Redovno održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi dajte uređaj na proveru.
• Isključite uređaj, kada se ne koristi.
• Nosite rukavice.
Informacija u vezi sa stvaranjem buke prema ISO
22868:2021
Izmereni nivo zvučnog pritiska L
Nesigurnost K
pA
Garantovani nivo zvučne snage L
Izmereni nivo zvučne snage L
Nesigurnost K
WA
7,0 kg
47 cm
508 mm
da
Specijalno
ulje za lanac
testere
260 cm
3
0.325"/ 8,255 mm
0,057" / 1.47 mm
325.058-76BL
7
0.325"
da
BE20-76-5812P
21,2 m/s
1 cilindar,
2-taktni, sa
vazdušnim
hlađenjem
56 cm³
2,3 kW
3100±300 min
-1
11000 min
-1
811,32 g/kWh
550 cm
3
Mešavina 40:1
99,2 dB
pA
3 dB
114 dB
wA
108,8 dB
wA
3 dB
www.scheppach.com
Vrednost vibracija prema ISO 22867:2021
Vibracije, prednji rukohvat
Vibracije, zadnji rukohvat
Nesigurnost

7. Pre stavljanja u pogon

m PAŽNJA! Pokrenite motor tek kada je lančana
testera potpuno montirana i proverena.
m PAŽNJA! Prilikom rukovanja lancem testere
ili pri njegovom podešavanju uvek nosite visoko
otporne rukavice.
Montaža šine za vođenje i lanca testere (sl. 3-6)
Otvorite pakovanje i montirajte šinu za vođenje i
lanac testere kao što sledi:
1. Pritisnite prednju zaštitu za ruke (3) unazad (sl.
14/poz. 3a), tako da je kočnica lanca deaktivirana.
2. Odvijte dve navrtke (B) i skinite poklopac kućišta
lančanog pogona (17).
3. Montaža granične kandže (sl. 3)
Postavite graničnu kandžu (19) u udubljenja
kućišta (vidi sl. 3) i pričvrstite je sa 2 pričvrsna
zavrtnja (19a). Koristite alat isporučen sa
montažnim alatom (10).
4. Gurnite lanac testere oko lančanika lanca testere.
Posle toga gurnite lanac testere oko šina za
vođenje. Vodite računa o smeru ugradnje lanca
testere. (sl. 4-5)
5. Utaknite zavrtanj za zatezanje lanca testere (Z) u
donji otvor šina za vođenje (Y). (Sl. 4)
6. Montirajte poklopac kućišta lančanog pogona
(17) i rukom zategnite navrtke (B).
Smer ugradnje lanca testere ( vidi sl. 5)
Zatezanje lanca testere (sl. 6-8)
1. Rukom čvrsto držite prednji deo šina za vođenje.
2. Zategnutost lanca testere pomoću zavrtnja za
zatezanje (C) podesite tako da lanac testere
sasvim naleže na šina za vođenje, ali nije previše
zategnut.
3. Zategnite navrtku za pričvršćivanje (B) šine za
vođenje ključem za svećice za paljenje (oko 12-
15 Nm).
4. Rukom proverite da li se lanac testere bez problema
kreće na šini za vođenje i da li ima odgovarajuću
zategnutost.
5. Ako je potrebno doterajte zategnutost lanca testere.
Ako lanac mora da se dodatno zategne.
Podešavanje zategnutosti lanca
7 m/s²
7 m/s²
1,5 m/s²
RS | 281
