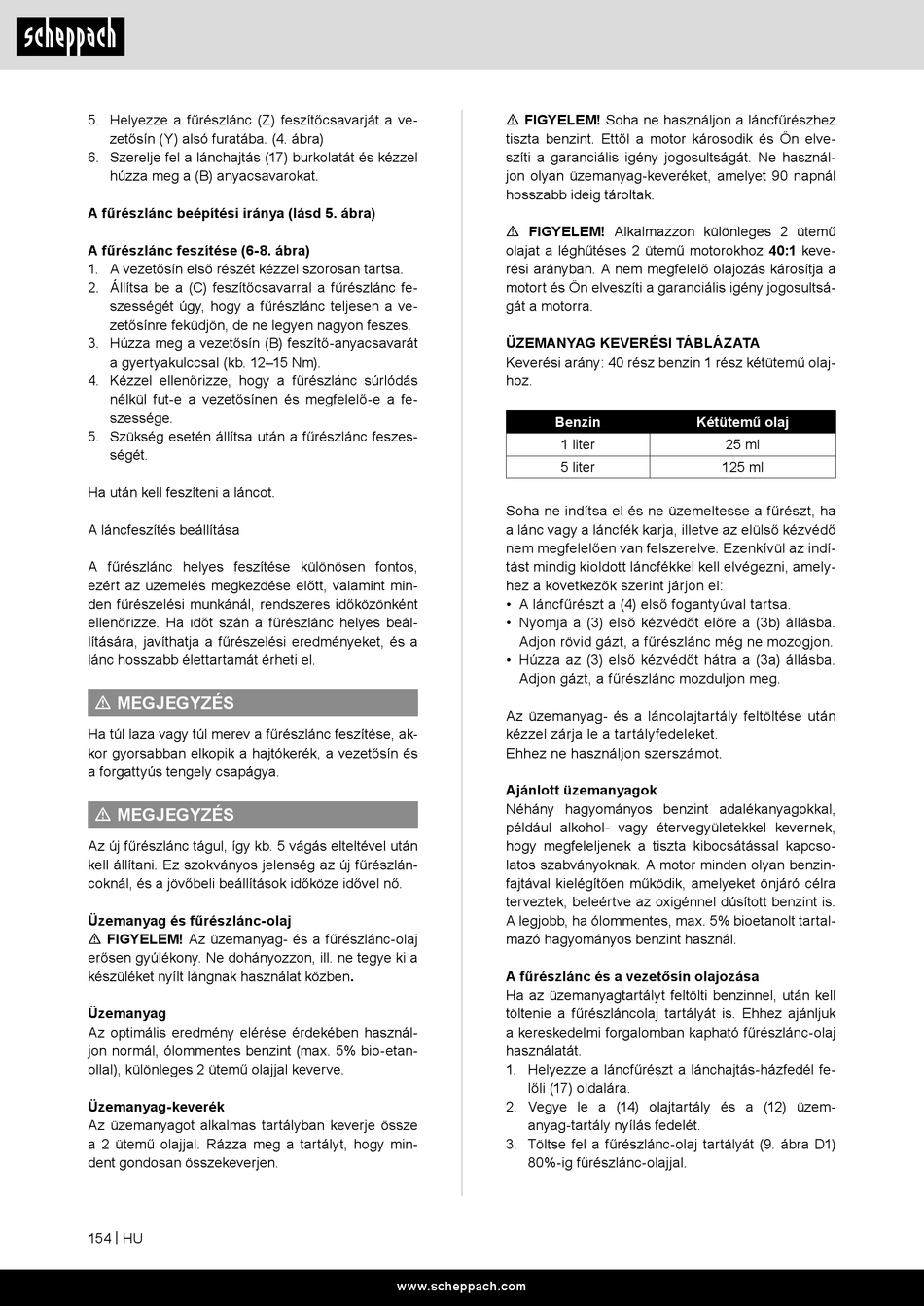

Scheppach CSP560S Originalbetriebsanleitung Seite 154

5. Helyezze a fűrészlánc (Z) feszítőcsavarját a ve-
zetősín (Y) alsó furatába. (4. ábra)
6. Szerelje fel a lánchajtás (17) burkolatát és kézzel
húzza meg a (B) anyacsavarokat.
A fűrészlánc beépítési iránya (lásd 5. ábra)
A fűrészlánc feszítése (6-8. ábra)
1. A vezetősín első részét kézzel szorosan tartsa.
2. Állítsa be a (C) feszítőcsavarral a fűrészlánc fe-
szességét úgy, hogy a fűrészlánc teljesen a ve-
zetősínre feküdjön, de ne legyen nagyon feszes.
3. Húzza meg a vezetősín (B) feszítő-anyacsavarát
a gyertyakulccsal (kb. 12–15 Nm).
4. Kézzel ellenőrizze, hogy a fűrészlánc súrlódás
nélkül fut-e a vezetősínen és megfelelő-e a fe-
szessége.
5. Szükség esetén állítsa után a fűrészlánc feszes-
ségét.
Ha után kell feszíteni a láncot.
A láncfeszítés beállítása
A fűrészlánc helyes feszítése különösen fontos,
ezért az üzemelés megkezdése előtt, valamint min-
den fűrészelési munkánál, rendszeres időközönként
ellenőrizze. Ha időt szán a fűrészlánc helyes beál-
lítására, javíthatja a fűrészelési eredményeket, és a
lánc hosszabb élettartamát érheti el.
m MEGJEGYZÉS
Ha túl laza vagy túl merev a fűrészlánc feszítése, ak-
kor gyorsabban elkopik a hajtókerék, a vezetősín és
a forgattyús tengely csapágya.
m MEGJEGYZÉS
Az új fűrészlánc tágul, így kb. 5 vágás elteltével után
kell állítani. Ez szokványos jelenség az új fűrészlán-
coknál, és a jövőbeli beállítások időköze idővel nő.
Üzemanyag és fűrészlánc-olaj
m FIGYELEM! Az üzemanyag- és a fűrészlánc-olaj
erősen gyúlékony. Ne dohányozzon, ill. ne tegye ki a
készüléket nyílt lángnak használat közben.
Üzemanyag
Az optimális eredmény elérése érdekében használ-
jon normál, ólommentes benzint (max. 5% bio-etan-
ollal), különleges 2 ütemű olajjal keverve.
Üzemanyag-keverék
Az üzemanyagot alkalmas tartályban keverje össze
a 2 ütemű olajjal. Rázza meg a tartályt, hogy min-
dent gondosan összekeverjen.
154 | HU
m FIGYELEM! Soha ne használjon a láncfűrészhez
tiszta benzint. Ettől a motor károsodik és Ön elve-
szíti a garanciális igény jogosultságát. Ne használ-
jon olyan üzemanyag-keveréket, amelyet 90 napnál
hosszabb ideig tároltak.
m FIGYELEM! Alkalmazzon különleges 2 ütemű
olajat a léghűtéses 2 ütemű motorokhoz 40:1 keve-
rési arányban. A nem megfelelő olajozás károsítja a
motort és Ön elveszíti a garanciális igény jogosultsá-
gát a motorra.
ÜZEMANYAG KEVERÉSI TÁBLÁZATA
Keverési arány: 40 rész benzin 1 rész kétütemű olaj-
hoz.
Benzin
1 liter
5 liter
Soha ne indítsa el és ne üzemeltesse a fűrészt, ha
a lánc vagy a láncfék karja, illetve az elülső kézvédő
nem megfelelően van felszerelve. Ezenkívül az indí-
tást mindig kioldott láncfékkel kell elvégezni, amely-
hez a következők szerint járjon el:
• A láncfűrészt a (4) első fogantyúval tartsa.
• Nyomja a (3) első kézvédőt előre a (3b) állásba.
Adjon rövid gázt, a fűrészlánc még ne mozogjon.
• Húzza az (3) első kézvédőt hátra a (3a) állásba.
Adjon gázt, a fűrészlánc mozduljon meg.
Az üzemanyag- és a láncolajtartály feltöltése után
kézzel zárja le a tartályfedeleket.
Ehhez ne használjon szerszámot.
Ajánlott üzemanyagok
Néhány hagyományos benzint adalékanyagokkal,
például alkohol- vagy étervegyületekkel kevernek,
hogy megfeleljenek a tiszta kibocsátással kapcso-
latos szabványoknak. A motor minden olyan benzin-
fajtával kielégítően működik, amelyeket önjáró célra
terveztek, beleértve az oxigénnel dúsított benzint is.
A legjobb, ha ólommentes, max. 5% bioetanolt tartal-
mazó hagyományos benzint használ.
A fűrészlánc és a vezetősín olajozása
Ha az üzemanyagtartályt feltölti benzinnel, után kell
töltenie a fűrészláncolaj tartályát is. Ehhez ajánljuk
a kereskedelmi forgalomban kapható fűrészlánc-olaj
használatát.
1. Helyezze a láncfűrészt a lánchajtás-házfedél fe-
lőli (17) oldalára.
2. Vegye le a (14) olajtartály és a (12) üzem-
anyag-tartály nyílás fedelét.
3. Töltse fel a fűrészlánc-olaj tartályát (9. ábra D1)
80%-ig fűrészlánc-olajjal.
www.scheppach.com
Kétütemű olaj
25 ml
125 ml
