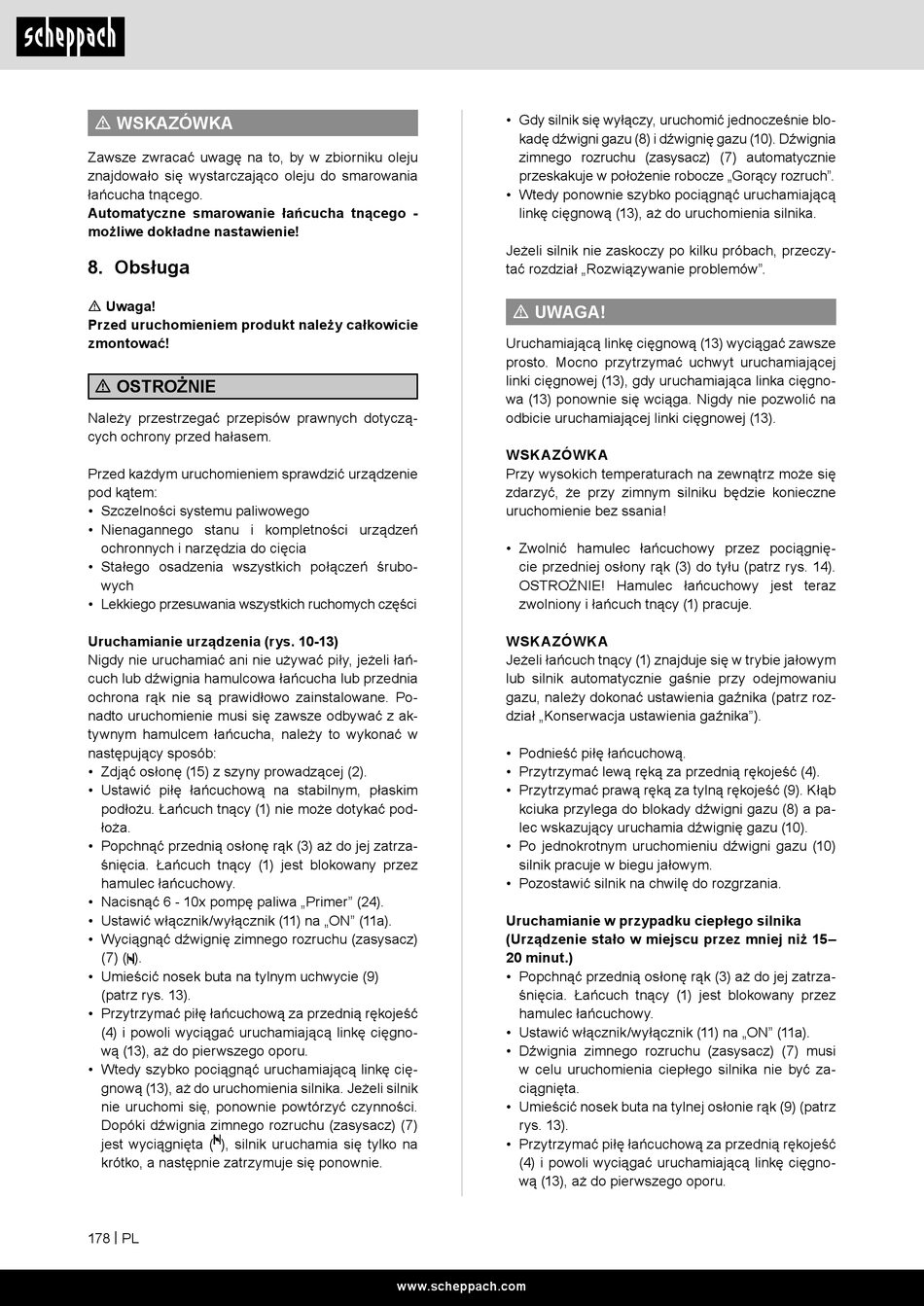

Obsługa - Scheppach Csp560S Originalbetriebsanleitung

m WSKAZÓWKA
Zawsze zwracać uwagę na to, by w zbiorniku oleju
znajdowało się wystarczająco oleju do smarowania
łańcucha tnącego.
Automatyczne smarowanie łańcucha tnącego -
możliwe dokładne nastawienie!
8. Obsługa
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
m OSTROŻNIE
Należy przestrzegać przepisów prawnych dotyczą-
cych ochrony przed hałasem.
Przed każdym uruchomieniem sprawdzić urządzenie
pod kątem:
• Szczelności systemu paliwowego
• Nienagannego stanu i kompletności urządzeń
ochronnych i narzędzia do cięcia
• Stałego osadzenia wszystkich połączeń śrubo-
wych
• Lekkiego przesuwania wszystkich ruchomych części
Uruchamianie urządzenia (rys. 10-13)
Nigdy nie uruchamiać ani nie używać piły, jeżeli łań-
cuch lub dźwignia hamulcowa łańcucha lub przednia
ochrona rąk nie są prawidłowo zainstalowane. Po-
nadto uruchomienie musi się zawsze odbywać z ak-
tywnym hamulcem łańcucha, należy to wykonać w
następujący sposób:
• Zdjąć osłonę (15) z szyny prowadzącej (2).
• Ustawić piłę łańcuchową na stabilnym, płaskim
podłożu. Łańcuch tnący (1) nie może dotykać pod-
łoża.
• Popchnąć przednią osłonę rąk (3) aż do jej zatrza-
śnięcia. Łańcuch tnący (1) jest blokowany przez
hamulec łańcuchowy.
• Nacisnąć 6 - 10x pompę paliwa „Primer" (24).
• Ustawić włącznik/wyłącznik (11) na „ON" (11a).
• Wyciągnąć dźwignię zimnego rozruchu (zasysacz)
(7) ( ).
• Umieścić nosek buta na tylnym uchwycie (9)
(patrz rys. 13).
• Przytrzymać piłę łańcuchową za przednią rękojeść
(4) i powoli wyciągać uruchamiającą linkę cięgno-
wą (13), aż do pierwszego oporu.
• Wtedy szybko pociągnąć uruchamiającą linkę cię-
gnową (13), aż do uruchomienia silnika. Jeżeli silnik
nie uruchomi się, ponownie powtórzyć czynności.
Dopóki dźwignia zimnego rozruchu (zasysacz) (7)
jest wyciągnięta ( ), silnik uruchamia się tylko na
krótko, a następnie zatrzymuje się ponownie.
178 | PL
• Gdy silnik się wyłączy, uruchomić jednocześnie blo-
kadę dźwigni gazu (8) i dźwignię gazu (10). Dźwignia
zimnego rozruchu (zasysacz) (7) automatycznie
przeskakuje w położenie robocze „Gorący rozruch".
• Wtedy ponownie szybko pociągnąć uruchamiającą
linkę cięgnową (13), aż do uruchomienia silnika.
Jeżeli silnik nie zaskoczy po kilku próbach, przeczy-
tać rozdział „Rozwiązywanie problemów".
m UWAGA!
Uruchamiającą linkę cięgnową (13) wyciągać zawsze
prosto. Mocno przytrzymać uchwyt uruchamiającej
linki cięgnowej (13), gdy uruchamiająca linka cięgno-
wa (13) ponownie się wciąga. Nigdy nie pozwolić na
odbicie uruchamiającej linki cięgnowej (13).
WSKAZÓWKA
Przy wysokich temperaturach na zewnątrz może się
zdarzyć, że przy zimnym silniku będzie konieczne
uruchomienie bez ssania!
• Zwolnić hamulec łańcuchowy przez pociągnię-
cie przedniej osłony rąk (3) do tyłu (patrz rys. 14).
OSTROŻNIE! Hamulec łańcuchowy jest teraz
zwolniony i łańcuch tnący (1) pracuje.
WSKAZÓWKA
Jeżeli łańcuch tnący (1) znajduje się w trybie jałowym
lub silnik automatycznie gaśnie przy odejmowaniu
gazu, należy dokonać ustawienia gaźnika (patrz roz-
dział „Konserwacja ustawienia gaźnika").
• Podnieść piłę łańcuchową.
• Przytrzymać lewą ręką za przednią rękojeść (4).
• Przytrzymać prawą ręką za tylną rękojeść (9). Kłąb
kciuka przylega do blokady dźwigni gazu (8) a pa-
lec wskazujący uruchamia dźwignię gazu (10).
• Po jednokrotnym uruchomieniu dźwigni gazu (10)
silnik pracuje w biegu jałowym.
• Pozostawić silnik na chwilę do rozgrzania.
Uruchamianie w przypadku ciepłego silnika
(Urządzenie stało w miejscu przez mniej niż 15–
20 minut.)
• Popchnąć przednią osłonę rąk (3) aż do jej zatrza-
śnięcia. Łańcuch tnący (1) jest blokowany przez
hamulec łańcuchowy.
• Ustawić włącznik/wyłącznik (11) na „ON" (11a).
• Dźwignia zimnego rozruchu (zasysacz) (7) musi
w celu uruchomienia ciepłego silnika nie być za-
ciągnięta.
• Umieścić nosek buta na tylnej osłonie rąk (9) (patrz
rys. 13).
• Przytrzymać piłę łańcuchową za przednią rękojeść
(4) i powoli wyciągać uruchamiającą linkę cięgno-
wą (13), aż do pierwszego oporu.
www.scheppach.com
