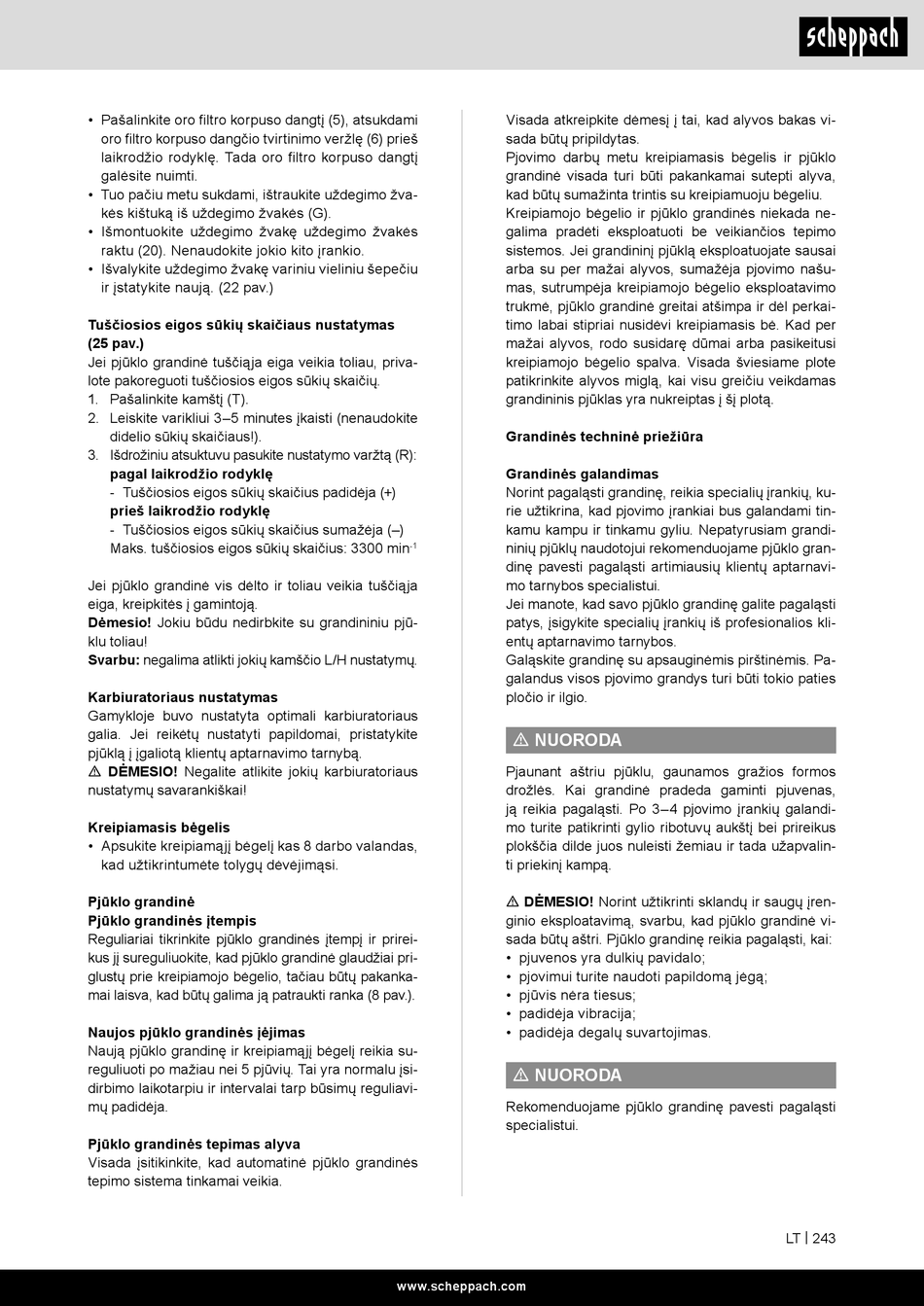

Scheppach CSP560S Originalbetriebsanleitung Seite 243

• Pašalinkite oro filtro korpuso dangtį (5), atsukdami
oro filtro korpuso dangčio tvirtinimo veržlę (6) prieš
laikrodžio rodyklę. Tada oro filtro korpuso dangtį
galėsite nuimti.
• Tuo pačiu metu sukdami, ištraukite uždegimo žva-
kės kištuką iš uždegimo žvakės (G).
• Išmontuokite uždegimo žvakę uždegimo žvakės
raktu (20). Nenaudokite jokio kito įrankio.
• Išvalykite uždegimo žvakę variniu vieliniu šepečiu
ir įstatykite naują. (22 pav.)
Tuščiosios eigos sūkių skaičiaus nustatymas
(25 pav.)
Jei pjūklo grandinė tuščiąja eiga veikia toliau, priva-
lote pakoreguoti tuščiosios eigos sūkių skaičių.
1. Pašalinkite kamštį (T).
2. Leiskite varikliui 3–5 minutes įkaisti (nenaudokite
didelio sūkių skaičiaus!).
3. Išdrožiniu atsuktuvu pasukite nustatymo varžtą (R):
pagal laikrodžio rodyklę
- Tuščiosios eigos sūkių skaičius padidėja (+)
prieš laikrodžio rodyklę
- Tuščiosios eigos sūkių skaičius sumažėja (–)
Maks. tuščiosios eigos sūkių skaičius: 3300 min
Jei pjūklo grandinė vis dėlto ir toliau veikia tuščiąja
eiga, kreipkitės į gamintoją.
Dėmesio! Jokiu būdu nedirbkite su grandininiu pjū-
klu toliau!
Svarbu: negalima atlikti jokių kamščio L/H nustatymų.
Karbiuratoriaus nustatymas
Gamykloje buvo nustatyta optimali karbiuratoriaus
galia. Jei reikėtų nustatyti papildomai, pristatykite
pjūklą į įgaliotą klientų aptarnavimo tarnybą.
m DĖMESIO! Negalite atlikite jokių karbiuratoriaus
nustatymų savarankiškai!
Kreipiamasis bėgelis
• Apsukite kreipiamąjį bėgelį kas 8 darbo valandas,
kad užtikrintumėte tolygų dėvėjimąsi.
Pjūklo grandinė
Pjūklo grandinės įtempis
Reguliariai tikrinkite pjūklo grandinės įtempį ir prirei-
kus jį sureguliuokite, kad pjūklo grandinė glaudžiai pri-
glustų prie kreipiamojo bėgelio, tačiau būtų pakanka-
mai laisva, kad būtų galima ją patraukti ranka (8 pav.).
Naujos pjūklo grandinės įėjimas
Naują pjūklo grandinę ir kreipiamąjį bėgelį reikia su-
reguliuoti po mažiau nei 5 pjūvių. Tai yra normalu įsi-
dirbimo laikotarpiu ir intervalai tarp būsimų reguliavi-
mų padidėja.
Pjūklo grandinės tepimas alyva
Visada įsitikinkite, kad automatinė pjūklo grandinės
tepimo sistema tinkamai veikia.
Visada atkreipkite dėmesį į tai, kad alyvos bakas vi-
sada būtų pripildytas.
Pjovimo darbų metu kreipiamasis bėgelis ir pjūklo
grandinė visada turi būti pakankamai sutepti alyva,
kad būtų sumažinta trintis su kreipiamuoju bėgeliu.
Kreipiamojo bėgelio ir pjūklo grandinės niekada ne-
galima pradėti eksploatuoti be veikiančios tepimo
sistemos. Jei grandininį pjūklą eksploatuojate sausai
arba su per mažai alyvos, sumažėja pjovimo našu-
mas, sutrumpėja kreipiamojo bėgelio eksploatavimo
trukmė, pjūklo grandinė greitai atšimpa ir dėl perkai-
timo labai stipriai nusidėvi kreipiamasis bė. Kad per
mažai alyvos, rodo susidarę dūmai arba pasikeitusi
kreipiamojo bėgelio spalva. Visada šviesiame plote
patikrinkite alyvos miglą, kai visu greičiu veikdamas
grandininis pjūklas yra nukreiptas į šį plotą.
Grandinės techninė priežiūra
Grandinės galandimas
Norint pagaląsti grandinę, reikia specialių įrankių, ku-
rie užtikrina, kad pjovimo įrankiai bus galandami tin-
kamu kampu ir tinkamu gyliu. Nepatyrusiam grandi-
ninių pjūklų naudotojui rekomenduojame pjūklo gran-
-1
dinę pavesti pagaląsti artimiausių klientų aptarnavi-
mo tarnybos specialistui.
Jei manote, kad savo pjūklo grandinę galite pagaląsti
patys, įsigykite specialių įrankių iš profesionalios kli-
entų aptarnavimo tarnybos.
Galąskite grandinę su apsauginėmis pirštinėmis. Pa-
galandus visos pjovimo grandys turi būti tokio paties
pločio ir ilgio.
m NUORODA
Pjaunant aštriu pjūklu, gaunamos gražios formos
drožlės. Kai grandinė pradeda gaminti pjuvenas,
ją reikia pagaląsti. Po 3–4 pjovimo įrankių galandi-
mo turite patikrinti gylio ribotuvų aukštį bei prireikus
plokščia dilde juos nuleisti žemiau ir tada užapvalin-
ti priekinį kampą.
m DĖMESIO! Norint užtikrinti sklandų ir saugų įren-
ginio eksploatavimą, svarbu, kad pjūklo grandinė vi-
sada būtų aštri. Pjūklo grandinę reikia pagaląsti, kai:
• pjuvenos yra dulkių pavidalo;
• pjovimui turite naudoti papildomą jėgą;
• pjūvis nėra tiesus;
• padidėja vibracija;
• padidėja degalų suvartojimas.
m NUORODA
Rekomenduojame pjūklo grandinę pavesti pagaląsti
specialistui.
www.scheppach.com
LT | 243
