Slovenčina

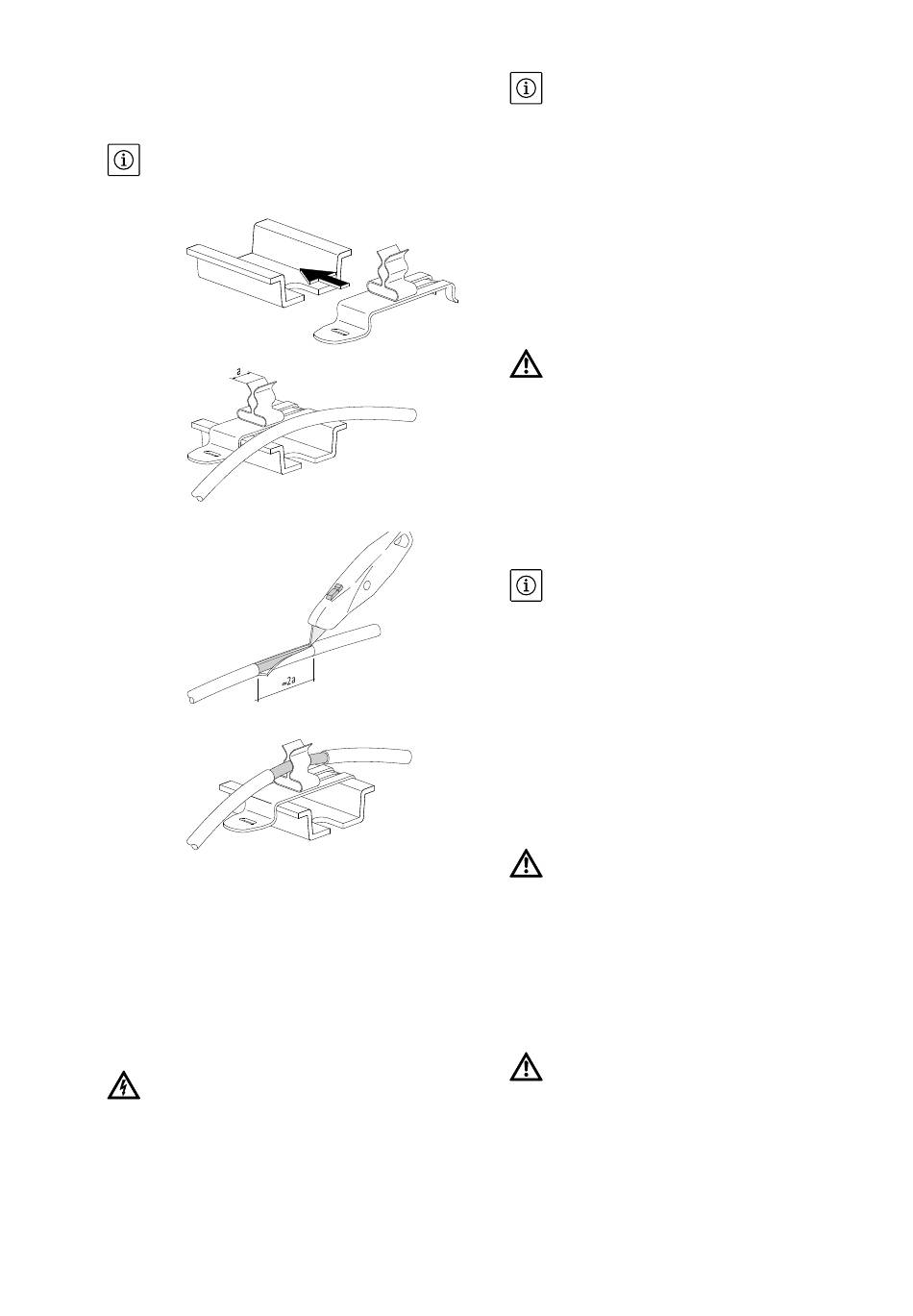

Uloženie tienených káblov na tieniace svorky
• Ak príslubné pripojenie (pozri 7.2.3 a 7.2.4) vyža-
duje použitie tienených svoriek, musí byť tienený
kábel položený pod>a nasledujúcich krokov.
OZNÁMENIE:
Dĺžka rezu (krok „3") sa musí presne prispôsobiť
bírke použitej svorky!
(1)
(2)
(3)
(4)
Uloženie tienených káblov na uzemňovacie
ko>ajnice
Pri pripájaní tienených káblov bez použitia káblo-
vých priechodiek EMC alebo tienených svoriek
musí byť tienený kábel pripojený k uzemňovacej
libte spínacieho prístroja ako takzvaný „pigtail".
7.2.2 Pripojenie na sieť
VAROVANIE! Nebezpečenstvo spôsobené zása-
hom prúdu!
Aj pri vypnutom hlavnom spínači je na strane
prívodu elektrického prúdu prítomné životu
nebezpečné napätie.
• Typ siete, druh prúdu a napätie pripojenia na sieť
musia zodpovedať údajom uvedeným na typovom
btítku regulačného prístroja.
36
OZNÁMENIE:
V závislosti od systémovej impedancie a max.
počtu spínaní pripojených spotrebičov za hodinu
môže dochádzať k výkyvom a/alebo poklesom
napätia (pozri prílohu 13.2).
• Istenie na strane siete v súlade s údajmi uvede-
nými v schéme zapojenia
• Na mieste inbtalácie je nutné zabezpečiť
4-žilový kábel (L1, L2, L3, PE). Pripojenie sa
realizuje na hlavný spínač (Fig. 1a-e, pol. 1), príp.
pri zariadeniach s vybbím výkonom na svorkovni-
ciach pod>a schémy zapojenia, PE na uzemňova-
ciu ko>ajnicu
7.2.3 Pripojenia čerpadiel
Dodržiavajte návod na montáž a obsluhu
čerpadiel!
Výkonová prípojka
Pripojenie čerpadiel sa vykoná na svorkovniciach
pod>a schémy zapojenia, ochranný vodič sa musí
pripojiť na uzemňovaciu ko>ajnicu. Použite tienené
káble motora. Pri vyhotovení SC...FC umiestnite
tienený kábel na káblovú priechodku EMC (FM/WM)
alebo na tienené svorky (BM).
OZNÁMENIE
Pri predĺžení pripojovacích vedení čerpadla nad
rámec rozmerov dodaných z výroby sa musia
dodržiavať oznámenie o elektromagnetickej
kompatibilite, ktoré je uvedené v príručke
na obsluhu frekvenčného meniča (len vyhotove-
nie SC...FC).
Prípojka ochrany proti prehriatiu/porucha
čerpadla
Ochranné kontakty vinutia (WSK), resp. kontakty
hlásenia poruchy (vyhotovenie „SCe AVC") čerpa-
diel sa môžu pripojiť na svorky pod>a schémy
zapojenia.
K svorkám sa nesmie pripájať cudzie napätie!
Pripojenie analógového riadiaceho signálu
čerpadla (len vyhotovenie „SCe AVC")
Prípojné káble pre analógové riadiace signály
čerpadiel (0-10 V) možno pripojiť k svorkám
pod>a schémy zapojenia. Použite tienené káble.
Použite tienenie na obidvoch stranách
(použite káblové priechodky EMC na spínacom
prístroji).
K svorkám sa nesmie pripájať cudzie napätie!
WILO SE 09/2018
