Hrvatski

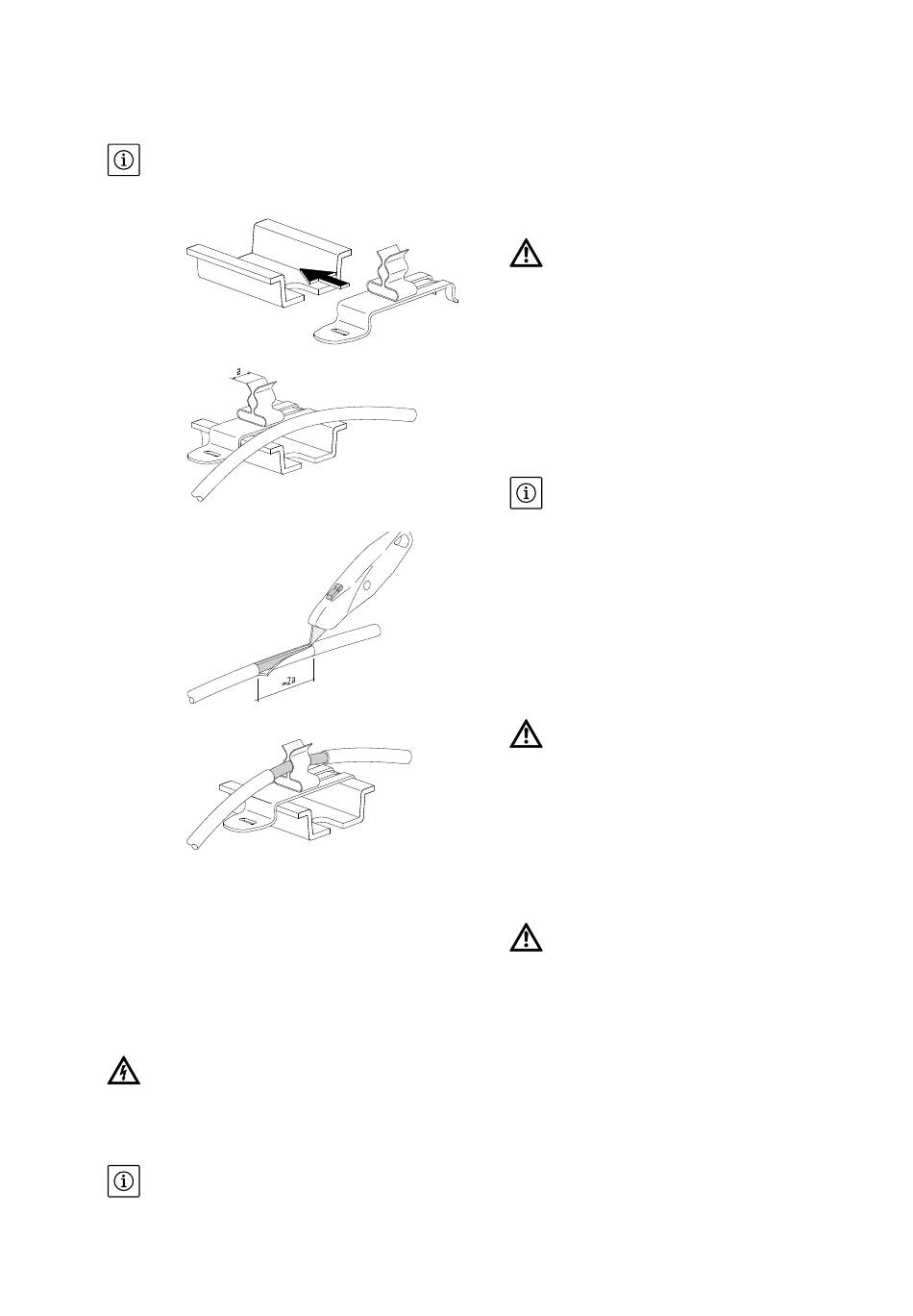

Postavljanje zaštite kabela na izolacijske stezaljke
• Ako dotični priključak (vidi 7.2.3 i 7.2.4) zahtijeva
upotrebu izolacijskih stezaljki, treba postaviti
zaštitu kabela u skladu sa sljedećim koracima.
UPUTA:
Duljinu reza (korak '3') valja točno prilagoditi širini
upotrijebljenih stezaljki!
(1)
(2)
(3)
(4)
Postavljanje zaštite kabela na sabirnicu uzemljenja
Prilikom priključivanja zaštićenih vodova bez upo-
trebe EMC kabelskih uvodnica ili izolacijskih ste-
zaljki zaštitu kabela treba polo~iti na sabirnicu
uzemljenja uključnog uređaja kao tzv. „pigtail".
7.2.2 Mre~ni priključak
UPOZORENJE! Opasnost od strujnog udara!
Čak i kada je sklopka isključena, napon pred-
stavlja opasnost po ~ivot.
• Oblik mre~e, vrsta struje i napon mre~nog pri-
ključka moraju odgovarati podatcima na tipskoj
pločici regulacijskog uređaja.
UPUTA:
Ovisno o impedanciji sustava i maks. uključenjima
po satu priključenih trošila mo~e doći do kolebanja
napona i/ili pada napona (vidi dodatak 13.2).
36
• Mre~no osiguranje u skladu s navodima u spojnoj
shemi
• Lokalno treba pripremiti 4-~ilni kabel (L1, L2, L3,
PE). Priključak se obavlja na glavnoj sklopki
(Fig. 1a-e, poz.1), odnosno kod postrojenja većeg
učina na steznim letvicama prema spojnoj shemi,
PE na sabirnicu uzemljenja.
7.2.3 Priključci pumpi
Pridr~avajte se uputa za ugradnju i uporabu
pumpi!
Strujni priključak
Priključivanje pumpi vrši se na priključnim letvi-
cama sukladno spojnoj shemi, ~ica uzemljenja
spaja se na sabirnicu za uzemljenje. Upotreblja-
vajte samo zakriljene kabele motora. U izvedbi
SC...FC polo~ite zaštitu kabela na EMC kabelsku
uvodnicu (FM/WM) odnosno izolacijske
stezaljke (BM).
UPUTA
Pri produljivanju priključnih kabela pumpi preko
tvornički isporučene duljine pridr~avajte se napo-
mena u vezi s EMC-om u uputama za uporabu pre-
tvarača frekvencije (samo kod izvedbe SC...FC).
Priključak nadtemperaturne zaštite / smetnje
pumpe
Zaštitni kontakti namota (WSK) odnosno kontakti
dojave smetnji (izvedba „SCe AVC") na pumpama
mogu se priključiti na stezaljke u skladu sa spoj-
nom shemom.
Na stezaljke ne priključujte napon iz drugog
izvora!
Priključak analognog upravljačkog signala
pumpe (samo izvedba „SCe AVC<)
Priključni vodovi analognih upravljačkih signala
pumpi (0-10 V) mogu se priključiti na stezaljke
u skladu sa spojnom shemom. Koristite oklopljene
vodove. Zaštitu polo~ite obostrano (na uključnom
uređaju upotrijebite EMC kabelske uvodnice).
Na stezaljke ne priključujte napon iz drugog
izvora!
WILO SE 09/2018
