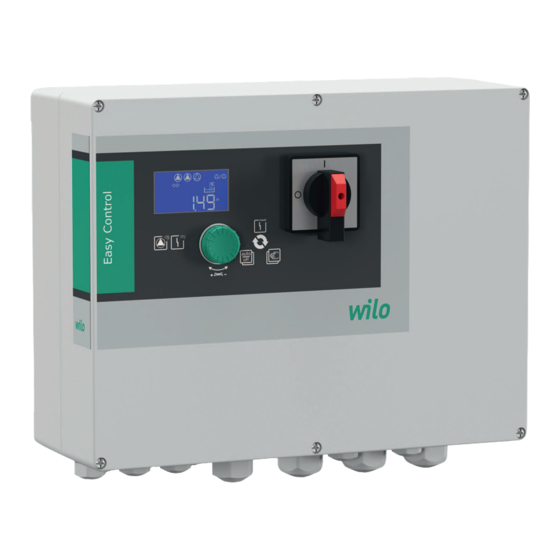

Wilo Control EC-L Einbau- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Wilo Anleitungen
  4. Steuergeräte
  5. Control EC-L
  6. Einbau- und betriebsanleitung

Wilo Control EC-L Einbau- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Control EC-L:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
Pioneering for You
Wilo-Control EC-L
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
·
2543252 • Ed.03-SW: 2.01xx/2018-12
All manuals and user guides at all-guides.com
pl Instrukcja montażu i obsługi
ru Инструкция по монтажу и эксплуатации

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilo Control EC-L

Inhaltszusammenfassung für Wilo Control EC-L

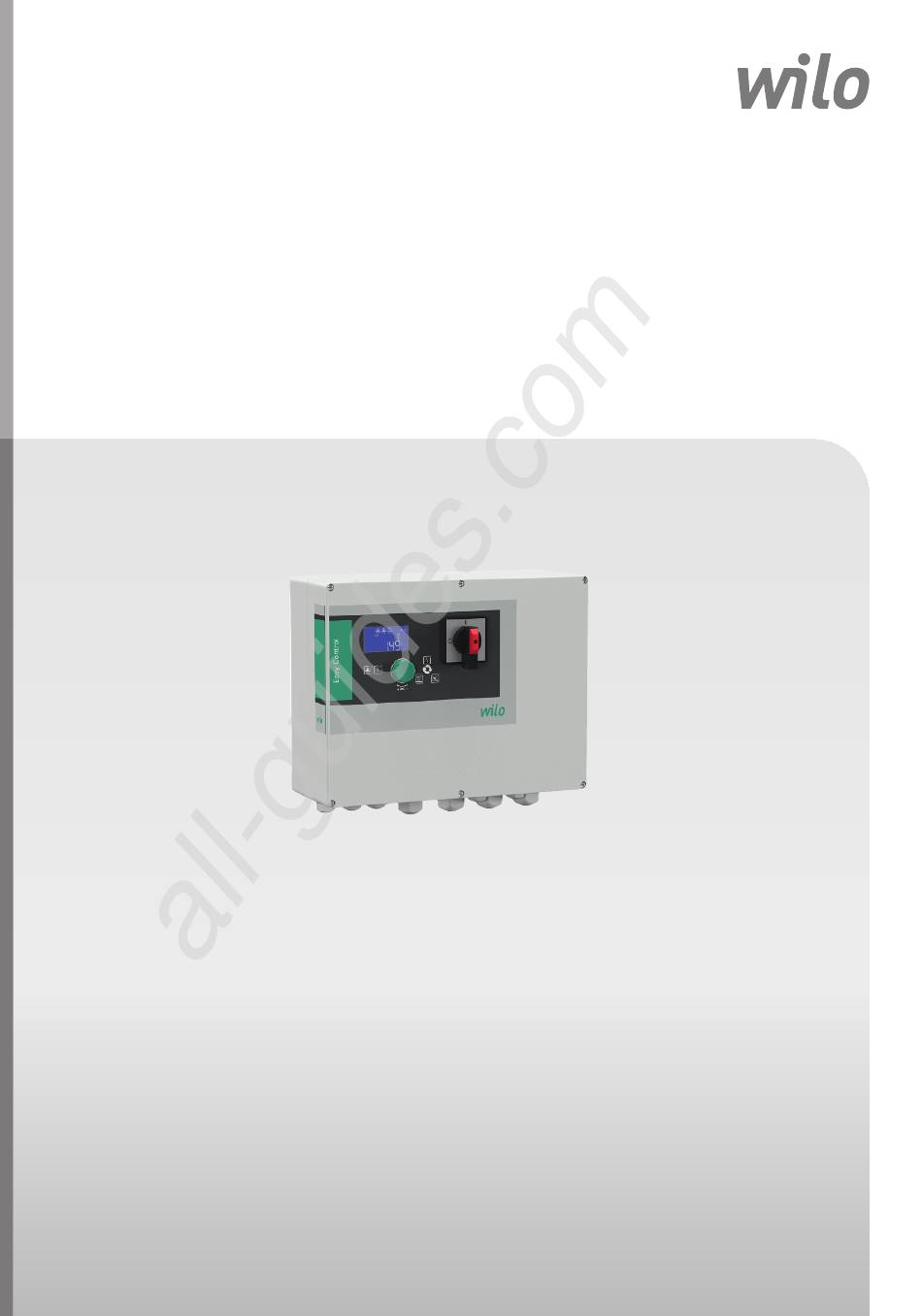

  • Seite 1 All manuals and user guides at all-guides.com Pioneering for You Wilo-Control EC-L de Einbau- und Betriebsanleitung pl Instrukcja montażu i obsługi en Installation and operating instructions ru Инструкция по монтажу и эксплуатации fr Notice de montage et de mise en service ·...

  • Seite 4: Inhaltsverzeichnis

    Werkseinstellungen ...................................... 28 8 Inbetriebnahme.................................. 28 Pflichten des Betreibers .................................... 28 Inbetriebnahme in explosiven Bereichen .............................. 28 Anschluss von Signalgebern und Pumpen innerhalb explosionsgefährdeter Bereiche ................  29 Gerät Einschalten ...................................... 29 Erstkonfiguration starten .................................... 30 Automatikbetrieb starten.................................... 39 WILO SE 2018-12...
  • Seite 5 13 Anhang .....................................  47 13.1 Ex-Bereiche: Anschluss von Signalgebern und Pumpen...........................  47 13.2 Systemimpedanzen ...................................... 48 13.3 Übersicht der Symbole .................................... 48 13.4 Übersicht Klemmenplan.................................... 49 13.5 ModBus: Datentypen ......................................  51 13.6 ModBus: Parameterübersicht .................................. 51 Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 6: Allgemeines

    Darstellung des Produkts. Gewährleistung Für die Gewährleistung und Gewährleistungszeit gelten die Angaben laut den aktuellen „Allgemeinen Geschäftsbedingungen (AGB)“. Diese finden Sie unter: www.wilo.de/agb Abweichungen davon müssen vertraglich festgehalten werden und sind dann vorrangig zu behandeln.

  • Seite 7: Personalqualifikation

    ▪ Elektrischen Arbeiten durch eine Elektrofachkraft ausführen lassen. Elektrische Arbeiten ▪ Vor allen Arbeiten das Produkt vom Stromnetz trennen und gegen Wiedereinschalten sichern. ▪ Beim Stromanschluss die lokalen Vorschriften einhalten. ▪ Vorgaben des örtlichen Energieversorgungsunternehmens einhalten. ▪ Produkt erden. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 8: Überwachungseinrichtungen

    Schwimmerschalter, Niveausensor oder Tauchglocke verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung dieser Anleitung. Jede darüber hinausgehende Verwendung gilt als nichtbestimmungsgemäß. Nichtbestimmungsgemäße Ver- ▪ Installation innerhalb von Ex-Bereichen wendung ▪ Überflutung des Schaltgeräts Produktbeschreibung WILO SE 2018-12...

  • Seite 9: Aufbau

    Verschmutzungsgrad II Elektrische Sicherheit 24 VDC Steuerspannung Polycarbonat, UV-beständig Gehäusematerial *Das Herstellungsdatum wird nach ISO 8601 angegeben: JJJJWww ▪ JJJJ = Jahr ▪ W = Abkürzung für Woche ▪ ww = Angabe der Kalenderwoche Ein- und Ausgänge Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 10: Typenschlüssel

    – 1x Leistungsausgang zum Anschluss eines externen Alarmmelders (Leuchte oder Hu- Anschlusswert: 24 VDC, max. 4 VA – 1x analoger Ausgang 0-10 V für die Anzeige des Niveauistwerts Typenschlüssel Beispiel: Wilo-Control EC-L 2x12A-MT34-DOL-WM-X Easy Control-Schaltgerät für Pumpen mit Festdrehzahl Niveauabhängige Steuerung von Pumpen Max. Anzahl der anschließbaren Pumpen Max.

  • Seite 11: Transport Und Lagerung

    Werkzeugen und erforderlichen Befestigungsmaterialien für den vorhandenen Bau- grund ausgebildet sein. Aufstellungsarten ▪ Wandmontage Pflichten des Betreibers ▪ Installationsort ist sauber, trocken und vibrationsfrei. ▪ Installationsort ist überflutungssicher. ▪ Keine direkte Sonneneinstrahlung auf das Schaltgerät. ▪ Installationsort außerhalb von Ex-Bereichen. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 12: Grundlegende Hinweise Zur Befestigung Des Schaltgeräts

    ▪ Während der Installation das Gehäuse nicht beschädigen. 6.4.2 Installation des Schaltgeräts Schaltgerät mit vier Schrauben und Dübel an der Wand befestigen: ▪ Max. Schraubendurchmesser: – Control EC-L 1x.../EC-L 2x...: 4 mm – Control EC-L 3x...: 6 mm ▪ Max. Schraubenkopfdurchmesser: – Control EC-L 1x.../EC-L 2x...: 7 mm – Control EC-L 3x...: 11 mm ‡...

  • Seite 13: Trockenlaufschutz

    • Anschluss immer von einer Elektrofachkraft durchführen lassen! • Einbau- und Betriebsanleitung der angeschlossenen Pumpen und Signalgeber be- achten. ▪ Strom und Spannung des Netzanschlusses müssen den Angaben auf dem Typenschild entsprechen. ▪ Netzseitige Absicherung gemäß den lokalen Richtlinien ausführen. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 14: Übersicht Der Bauteile

    Einstellung Netzspannung Klemmleiste: Erde (PE) Klemmleiste: Sensorik Klemmleiste: Sensorik bei aktivem Ex-Modus Schützkombinationen Ausgangsrelais Steuerplatine Potentiometer für Motorstromüberwachung ModBus: RS485-Schnittstelle Druckanschluss Tauchglocke (nur Ausführung „IPS“) ModBus: Jumper für Terminierung/Polarisation Steckplatz für 9V-Akku Fig. 2: Control EC-L 1.../EC-L 2... WILO SE 2018-12...
  • Seite 15 Werkseitig ist die Netzspannung auf 400 V eingestellt. Für eine andere Netzspan- nung die Kabelbrücke vor dem Anschließen umstecken. Bei falsch eingestellter Netzspannung wird das Schaltgerät zerstört! Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be- festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 16 – Einstellung Netzspannung: Brücke 380/COM ▪ Netzanschluss 3~400V: 1~230 V – Kabel: 4-adrig 50/60 Hz – Ader: L1, L2, L3, PE – Einstellung Netzspannung: Brücke 400/COM (Werkseinstellung) Fig. 4: Netzanschluss Wilo-Control EC-L 1.../ EC-L 2... Hauptschalter Einstellung Netzspannung 1 ON Klemmleiste: Erde (PE) 3~380-400 V...

  • Seite 17: Motorstromüberwachung Einstellen

    ▪ 3 = Pumpe 3 GEFAHR! Explosionsgefahr durch falschen Anschluss! Wenn die angeschlossenen Pumpen innerhalb von Ex-Bereichen verwendet werden, das Ex-Kapitel im Anhang Fig. 8: Symbol Anschlussübersicht beachten! 6.5.5 Anschluss Leckageüberwachung HINWEIS Keine Fremdspannung anlegen! Eine angelegte Fremdspannung zerstört das Bauteil. Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 18 GEFAHR! Explosionsgefahr durch falschen Anschluss! Wenn der angeschlossene Ni- veausensor innerhalb von Ex-Bereichen verwendet wird, das Ex-Kapitel im Anhang beachten! Fig. 11: Symbol Anschlussübersicht Tauchglocke Wenn eine Tauchglocke für die Niveauerfassung verwendet wird, können max. drei Pumpen angesteuert werden. Der Druckbereich für die Tauchglocke beträgt 0-250 mBar. WILO SE 2018-12...
  • Seite 19 Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be- festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. GEFAHR! Explosionsgefahr durch falschen Anschluss! Der Niveauwächter darf nicht innerhalb von Ex-Bereichen verwendet werden! ON / OFF ON Fig. 13: Anschlussplan NW16 am Control EC-L 2x... 6.5.8 Anschluss Trockenlaufschutz/min. Wasserstand mit separatem...

  • Seite 20: Anschluss "Extern Off": Fernabschaltung

    Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be- festigen. Brücke entfernen und Adern laut Anschlussplan an der Klemmleiste anschlie- ßen. Klemmennummer der Anschlussübersicht im Deckel entnehmen. Fig. 17: Symbol Anschlussübersicht 6.5.11 Anschluss einer Niveau-Istwert- anzeige HINWEIS Keine Fremdspannung anlegen! Eine angelegte Fremdspannung zerstört das Bauteil. WILO SE 2018-12...

  • Seite 21: Anschluss Sammelbetriebsmeldung (Sbm)

    ▪ Kontakt: potentialfreier Wechslerkontakt ▪ Schaltleistung: 250 V, 1 A Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be- festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer der Anschlussübersicht im Deckel entnehmen. Fig. 20: Symbol Anschlussübersicht Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 22: Anschluss Einzelbetriebsmeldung (Ebm)

    Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige Pumpe an: ▪ 1 = Pumpe 1 ▪ 2 = Pumpe 2 ▪ 3 = Pumpe 3 Fig. 22: Symbol Anschlussübersicht 6.5.16 Anschluss eines externen Alarm- melders HINWEIS Keine Fremdspannung anlegen! Eine angelegte Fremdspannung zerstört das Bauteil. WILO SE 2018-12...

  • Seite 23: Akku Installieren

    ▪ Wenn der ModBus eine Polarisation benötigt, die Jumper „J3“ und „J4“ aufstecken. Positionsnummern siehe Übersicht der Bauteile [} 14] ModBus: RS485-Schnitstelle ModBus: Jumper für Terminierung/Polarisation Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be- festigen. Adern laut Anschlussbelegung der Klemmleiste anschließen. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 24: Bedienung

    Betriebsart „Befüllen“: Es erfolgt immer eine Zwangseinschaltung* aller Pumpen, un- abhängig vom verwendeten Signalgeber. HINWEIS! Zwangseinschaltung Damit eine Zwangseinschaltung erfolgen kann, müssen die folgenden Voraussetzungen erfüllt sein: ▪ Pumpen sind freigegeben (Menü 3.01 bis 3.04)! ▪ Der Eingang „Extern OFF“ ist nicht aktiv! WILO SE 2018-12...

  • Seite 25: Betrieb Bei Defektem Niveausensor

    ▪ Hochwasserniveau Die Schwimmerschalter sollten mit einem Schließer ausgestattet sein: Wenn der Schalt- punkt erreicht ist, wird der Kontakt geschlossen. Fig. 24: Darstellung der Schaltpunkte mit Schwimmerschalter in der Betriebsart „Entlee- ren“ am Beispiel für zwei Pumpen Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 26 ▪ Trockenlaufniveau im Brunnen (separater Schwimmerschalter am Eingang „Extern OFF“) Die Schwimmerschalter sollten mit einem Schließer ausgestattet sein: Wenn der Schalt- punkt erreicht ist, wird der Kontakt geschlossen. Extern OFF Fig. 26: Darstellung der Schaltpunkte mit Schwimmerschalter in der Betriebsart „Befül- len“ am Beispiel für eine Pumpen WILO SE 2018-12...

  • Seite 27: Menüsteuerung

    ⇒ Funktion „Zurücksetzen von Fehlermeldungen“ oder „Manueller Betrieb Pum- pe 1“ erscheint 2. Bedienknopf um weitere 180° drehen. ▶ Die weiteren Funktionen werden angezeigt. Am Ende erscheint der Hauptbild- schirm. Schnellzugriff „Easy Actions“ Die folgenden Funktionen können über das Easy Actions-Menü aufgerufen werden: Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 28: Werkseinstellungen

    Das Schaltgerät darf nicht in explosiven Bereichen in Betrieb genommen werden! reichen GEFAHR Explosionsgefahr bei Installation des Schaltgeräts innerhalb von Ex-Be- reichen! Das Schaltgerät hat keine eigene Ex-Schutzart und muss immer außerhalb von Ex- Bereichen installiert werden! Der Anschluss muss durch eine Elektrofachkraft erfol- gen. WILO SE 2018-12...

  • Seite 29: Anschluss Von Signalgebern Und Pumpen Innerhalb Explosionsgefährdeter Bereiche

    1. Hauptschalter in die Position „ON“ drehen. 2. Schaltgerät startet. - Alle LEDs leuchten für 2 s. - Das Display leuchtet auf und der Startbildschirm erscheint. - Das Standby-Symbol erscheint im Display. ▶ Das Schaltgerät ist betriebsbereit, Erstkonfiguration oder Automatikbetrieb star- ten. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 30: Erstkonfiguration Starten

    ▪ Die Menüstruktur ist für alle EC-Schaltgeräte (z. B. EC-Lift, EC-Fire) gültig. Daher kann es zu Lücken in der Menüstruktur kommen. Standardmäßig werden die Werte nur angezeigt. Um Werte zu ändern, die Parameter- eingabe im Menü 7.01 freigeben: WILO SE 2018-12...
  • Seite 31 Signalgeber für Niveauerfassung Wertebereich Float, Level, Bell, Opt01 Werkseinstellung Level Definition der Signalgeber für die Niveauerfassung: - Float = Schwimmerschalter Fig. 35: Menü 5.07 Erklärung - Level = Niveausensor - Bell = Tauchglocke - Opt01 = Niveauwächter NW16 Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 32 „Pumpen-Kick“ bei Extern OFF erlaubt Wertebereich off, on Werkseinstellung Fig. 39: Menü 5.41 Menü-Nr. 5.42 Beschreibung „Pumpen-Kick-Intervall“ Wertebereich 1 ... 336 h Werkseinstellung 24 h Fig. 40: Menü 5.42 Menü-Nr. 5.43 Beschreibung „Pumpen-Kick-Laufzeit“ Wertebereich 0 ... 60 s Werkseinstellung 5 s Fig. 41: Menü 5.43 WILO SE 2018-12...
  • Seite 33 Menü-Nr. 5.59 Beschreibung Funktion Sammelstörmeldung (SSM) Wertebereich fall, raise Werkseinstellung raise „fall“: Das Relais fällt ab. Diese Funktion kann zur Überwa- Erklärung chung der Netzspannungsversorgung genutzt werden. Fig. 47: Menü 5.59 „raise“: Das Relais zieht an. Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 34 Fig. 51: Menü 5.66 Menü-Nr. 5.67 Ausgang (24 VDC, max. 4 VA) für ein externes Meldegerät Beschreibung Ein/Aus Wertebereich off, error Werkseinstellung Fig. 52: Menü 5.67 Menü-Nr. 5.68 Beschreibung Drehfeldüberwachung Netzanschluss Ein/Aus Wertebereich on, off Werkseinstellung HINWEIS! Bei Wechselstromanschluss ausschalten! Fig. 53: Menü 5.68 WILO SE 2018-12...
  • Seite 35 0,06 … 12,5 m Werkseinstellung 0,40 m Betriebsart „Entleeren“: Wert muss 0,03 m höher sein als das „Niveau Grundlastpumpe Aus“ (Menü 1.13). Erklärung Fig. 59: Menü 1.12 Betriebsart „Befüllen“: Wert muss 0,03 m niedriger sein als das „Niveau Grundlastpumpe Aus“ (Menü 1.13). Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 36 Ausschaltniveau muss größer/gleich dem Ausschaltniveau der Spitzenlastpumpe sein (Menü 1.15). Erklärung Betriebsart „Befüllen“: Wert muss 0,03 m höher sein als das „Niveau Spitzenlastpumpe 2 Ein“ (Menü 1.16). Das Aus- schaltniveau muss kleiner/gleich dem Ausschaltniveau der Spitzenlastpumpe sein (Menü 1.15). WILO SE 2018-12...
  • Seite 37 Während der Erstkonfiguration muss eine Drehrichtungskontrolle der Pumpen durchge- führt und die Motorstromüberwachung exakt eingestellt werden. Um diese Arbeiten durchführen zu können, die folgenden Einstellungen vornehmen: ▪ Pumpen abschalten: Menü 3.02 bis 3.04 auf „off“ stellen. Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 38 ⇒ Menü 4.26: Zeigt den eingestellten Motorstrom für Pumpe 2. ⇒ Menü 4.27: Zeigt den eingestellten Motorstrom für Pumpe 3. 2. Schaltgerät öffnen. GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Arbeiten am offenen Schaltgerät besteht Lebensgefahr! Diese Arbeit nur durch eine Elektrofachkraft ausführen! WILO SE 2018-12...

  • Seite 39: Drehrichtung Der Angeschlossenen Pumpen Prüfen

    Einstellung auch im Menü 3.02 bis 3.04 erfolgen. ▶ Automatikbetrieb eingeschaltet. Die Pumpen werden in Abhängigkeit der Füllstän- de ein- und ausgeschaltet. Automatikbetrieb nach Außerbetriebnahme ‡ Schaltgerät verschlossen. ‡ Konfiguration geprüft. ‡ Parametereingabe freigegeben: Menü 7.01 steht auf on. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 40: Während Des Betriebs

    Laufzeit: Pumpe 2 Die Zeit wird abhängig von der Größe in Minuten (min), Stunden (h) oder Tagen (d) angegeben. Laufzeit: Pumpe 3 Die Zeit wird abhängig von der Größe in Minuten (min), Stunden (h) oder Tagen (d) angegeben. WILO SE 2018-12...

  • Seite 41: Außerbetriebnahme

    ▪ Geschlossene Räume ausreichend Belüften. ▪ Wenn sich giftige oder erstickende Gase ansammeln, sofort Gegenmaßnahmen einlei- ten! Außerbetriebnahme Für die Außerbetriebnahme Pumpen abschalten und Schaltgerät am Hauptschalter aus- schalten. Die Einstellungen sind nullspannungssicher im Schaltgerät hinterlegt und Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 42: Ausbau

    ▶ Schaltgerät demontiert. Hinweise für die Lagerung beachten! Instandhaltung GEFAHR Lebensgefahr durch elektrischen Strom! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Strom- schlag! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif- ten ausführen. WILO SE 2018-12...

  • Seite 43: Wartungsintervalle

    4. Bedienknopf drehen, bis Menü 7.07 erscheint. 5. Bedienknopf drücken. 6. Gewünschtes Intervall einstellen: - 0 = Intervallanzeige aus. - 0.25 = vierteljährlich - 0.5 = halbjährlich 1 = jährlich 2 = zweijährlich 7. Bedienknopf drücken. ⇒ Wert wird gespeichert. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 44: Störungen, Ursachen Und Beseitigung

    – Wenn der interne Summer aktiviert ist, erfolgt eine akustische Alarmmeldung. ▪ Störung einer Pumpe Statussymbol der jeweiligen Pumpe blinkt im Display. 11.3 Störungsquittierung Alarm durch Drücken des Bedienknopfs ausschalten. Störung über das Hauptmenü oder Easy Actions-Menü quittieren. WILO SE 2018-12...

  • Seite 45: Fehlerspeicher

    Zulauf und Anlagenparameter prüfen. E066 Schwimmerschalter auf korrekte Funktion prü- fen, defektes Bauteil austauschen. Extern OFF aktiv Kontakt „Extern OFF“ aktiv, aktiver Anschluss des Kontakts „Extern OFF“ laut aktu- E068 Kontakt als Alarm definiert ellem Anschlussplan prüfen. Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 46: Weiterführende Schritte Zur Störungsbehebung

    ▪ Diese Produkte nur bei dafür vorgesehenen, zertifizierten Sammelstellen abgeben. ▪ Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. WILO SE 2018-12...

  • Seite 47: Anhang

    Der Ex-Modus passt die folgenden Funktionen an: ▪ Nachlaufzeiten Alle Nachlaufzeiten werden ignoriert und die Pumpen sofort ausgeschaltet! ▪ Trockenlaufniveau (über Niveausensor oder Tauchglocke) Ein Wiedereinschalten der Pumpen ist erst möglich, wenn das Füllstandsniveau „Alle Pumpen Aus“ überschritten wird! Einbau- und Betriebsanleitung Wilo-Control EC-L...

  • Seite 48: Systemimpedanzen

    Pumpen betriebsbereit/deaktiviert: Symbol leuchtet: Pumpe ist verfügbar und betriebsbereit. Symbol blinkt: Pumpe ist deaktiviert. Pumpen arbeiten/Störung: Symbol leuchtet: Pumpe ist in Betrieb. Symbol blinkt: Störung der Pumpe Eine Pumpe wurde als Reservepumpe festgelegt. Betriebsart: „Entleeren" Betriebsart: „Befüllen“ WILO SE 2018-12...

  • Seite 49: Beschreibung

    16/17/18 Ausgang: Sammelstörmeldung 45/46 Eingang: Niveausensor 4-20 mA Ausgang: Leistungsausgang 49/50 Eingang: Leckageüberwachung Pumpe 1 19/20 Eingang: Extern OFF 51/52 Eingang: Leckageüberwachung Pumpe 2 21/22 Eingang: Schwimmerschalter „Trockenlaufschutz“ 55/56 Eingang: Schwimmerschalter „Trockenlaufschutz“ (Ex- 25/26 Modus) Einbau- und Betriebsanleitung Wilo-Control EC-L...
  • Seite 50 Eingang: Thermische Wicklungsüberwachung Pumpe 2 77/78 Eingang: Thermische Wicklungsüberwachung Pumpe 1 25/26 (Ex-Modus) Eingang: Thermische Wicklungsüberwachung Pumpe 3 79/80 Eingang: Thermische Wicklungsüberwachung Pumpe 2 27/28 (Ex-Modus) Eingang: Extern OFF 81/82 Eingang: Thermische Wicklungsüberwachung Pumpe 3 29/30 (Ex-Modus) Eingang: Schwimmerschalter „Trockenlaufschutz“ 31/32 WILO SE 2018-12...

  • Seite 51: Modbus: Datentypen

    (Protocol) 40001 Version communica- UINT16 0.001 31.000 tion profile 40002 Wink service BOOL 31.000 Switch box type ENUM 0. SC 31.000 1. SC...FC 2. SCe 40003 3. CC 4. CC...FC 5. CCe 6. SCe NWB Einbau- und Betriebsanleitung Wilo-Control EC-L...
