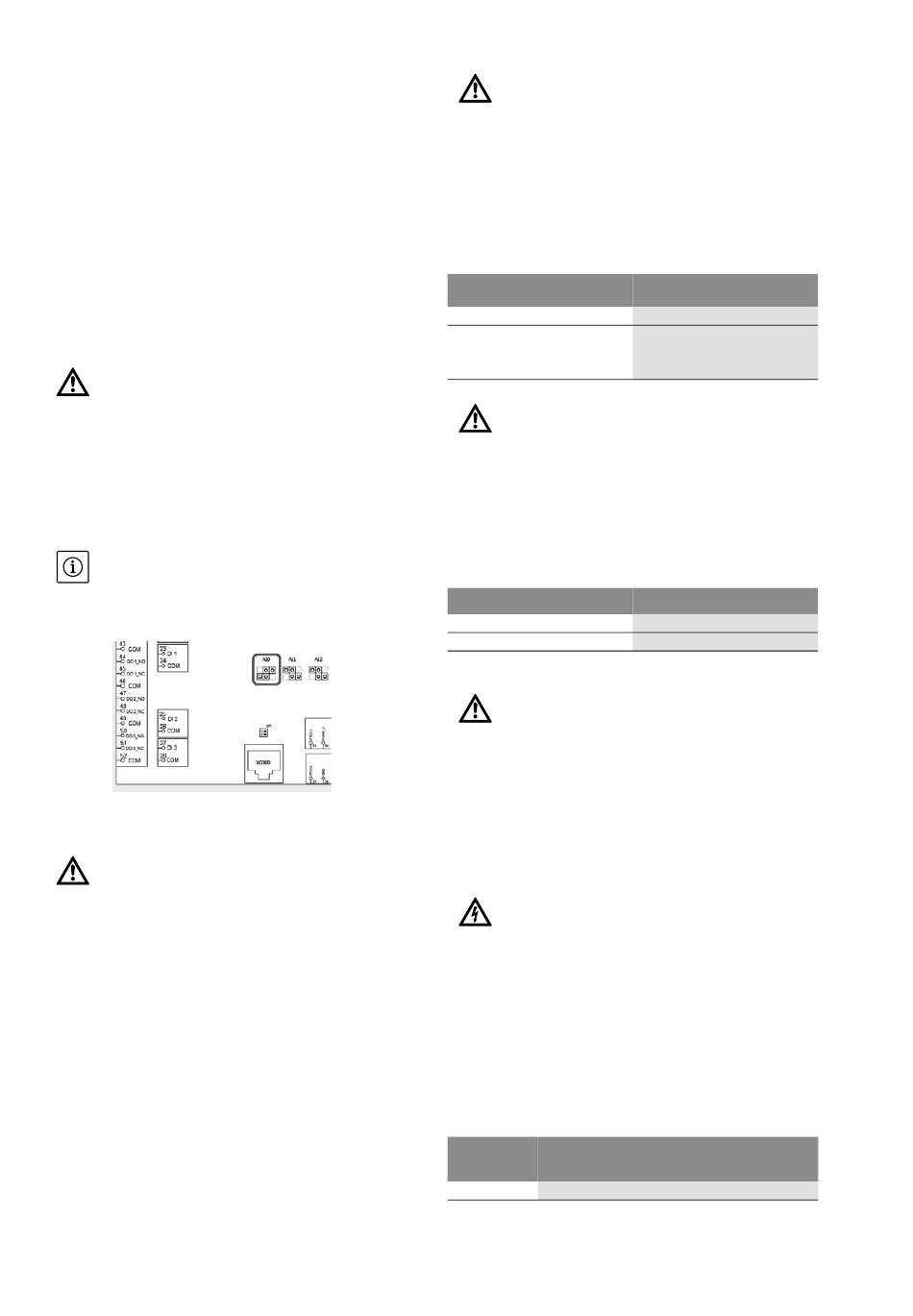

Priključak spoja sabirnice na upravljanje pumpe
(samo izvedba „SCe NWB<)
Spojni vodovi sabirnice za pumpe mogu se priklju-
čiti na stezaljke u skladu sa spojnom shemom.
Upotrebljavajte oklopljene CAN vodove (impen-
dancije 120 Ohm) – zaštitu polo~ite obostrano
(na uključnom uređaju upotrijebite EMC kabelske
uvodnice).
Pojedinačni pretvarači frekvencije pumpi priklju-
čuju se sukladno spojnoj shemi paralelno na vod
sabirnice. Radi izbjegavanja refleksija signala vod
na završecima treba terminirati.
Neophodna podešenja potra~ite u spojnoj shemi
(za SCe uključni uređaj) odnosno uputama
za ugradnju i uporabu pumpi (za pretvarač
frekvencije).
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.4 Davač tlaka (senzori; predtlak i izlazni tlak)
Senzore priključite na stezaljke u skladu sa spoj-
nom shemom.
• Upotrebljavajte oklopljeni kabel, oklop kabela
postavite s jedne strane u uključni uređaj – upo-
trebljavajte EMC kabelsku uvodnicu (FM/WM)
odnosno izolacijske stezaljke (BM).
UPUTA:
• Moguća je upotreba senzora izlaznog tlaka
s naponskim signalom (0/2-10V).
U tom slučaju na matičnoj ploči treba podesiti slje-
deći polo~aj mostića:
a u izborniku 5.2.2.0 izabrati pripadajuću
postavku.
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.5 Analogni ulaz za daljinsko mijenjanje zadane
vrijednosti (osim „SCe NWB<)
Uporabom odgovarajućih stezaljki u skladu sa
spojnom shemom moguće je daljinski mijenjati
zadanu vrijednost preko analognog strujnog
signala (4...20 mA).
Upotrebljavajte oklopljeni kabel, oklop kabela
postavite s jedne strane u rasklopnom ormaru –
upotrebljavajte EMC kabelsku uvodnicu (FM/WM)
odnosno izolacijske stezaljke (BM).
7.2.6 Prebacivanje zadane vrijednosti
Uporabom odgovarajućih stezaljki u skladu sa
spojnom shemom mo~e se namjerno izvršiti
izmjena zadane vrijednosti 1 na zadanu
vrijednost 2 pomoću kontakta bez potencijala
(uklopni kontakt).
Upute za ugradnju i uporabu Wilo-Control SC-Booster (SC, SC-FC, SCe)
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.7 Vanjsko uključivanje/isključivanje (Ext. On/Off)
Uporabom odgovarajućih stezaljki mo~e se
u skladu sa spojnom shemom nakon uklanjanja
mosta (unaprijed tvornički montiran) priključiti
daljinsko uklj./isključivanje putem kontakta bez
potencijala (isklopni kontakt).
Vanjsko uključivanje/
isključivanje (Ext. On/Off)
Kontakt zatvoren:
Kontakt otvoren:
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.8 Zaštita od nedostatka vode
Uporabom odgovarajućih stezaljki mo~e se
(u skladu sa spojnom shemom) nakon uklanjanja
mosta (unaprijed tvornički montiran) priključiti
funkcija zaštite od nedostatka vode putem kon-
takta bez potencijala (isklopni kontakt).
Zaštita od nedostatka vode
Kontakt zatvoren:
Kontakt otvoren:
Na stezaljke ne priključujte napon iz drugog
izvora!
7.2.9 Skupne dojave rada/smetnje (SBM/SSM)
Preko odgovarajućih stezaljki, u skladu sa spojnom
shemom, na raspolaganju su beznaponski kon-
takti (izmjenjivači) za vanjske dojave.
Bezpotencijalni kontakti, maks. opterećenje
kontakta 250 V~ / 1 A, min. opterećenje kontakta
12 V / 10 mA
UPOZORENJE! Opasnost od strujnog udara!
Čak i kada je glavna sklopka isključena, postoji
opasnost po ~ivot od napona na stezaljkama.
7.2.10 Prikaz stvarne vrijednosti izlaznog tlaka
Kod uporabe odgovarajućih stezaljki u skladu sa
spojnom shemom dostupan je signal napona od
0 ... 10 V za vanjske mogućnosti mjerenja i prikaza
trenutne stvarne vrijednosti izlaznog tlaka. Pritom
0 ...10 V odgovara vrijednosti signala senzora tlaka
0...Krajnja vrijednost senzora tlaka npr.
Senzor Područje prikaza
tlaka
16 bar 0 ... 16 bar
Hrvatski
automatika uključena
automatika isključena,
dojava preko simbola na
zaslonu
nema nedostatka vode
nedostatak vode
Napon/tlak
1 V = 1,6 bar
