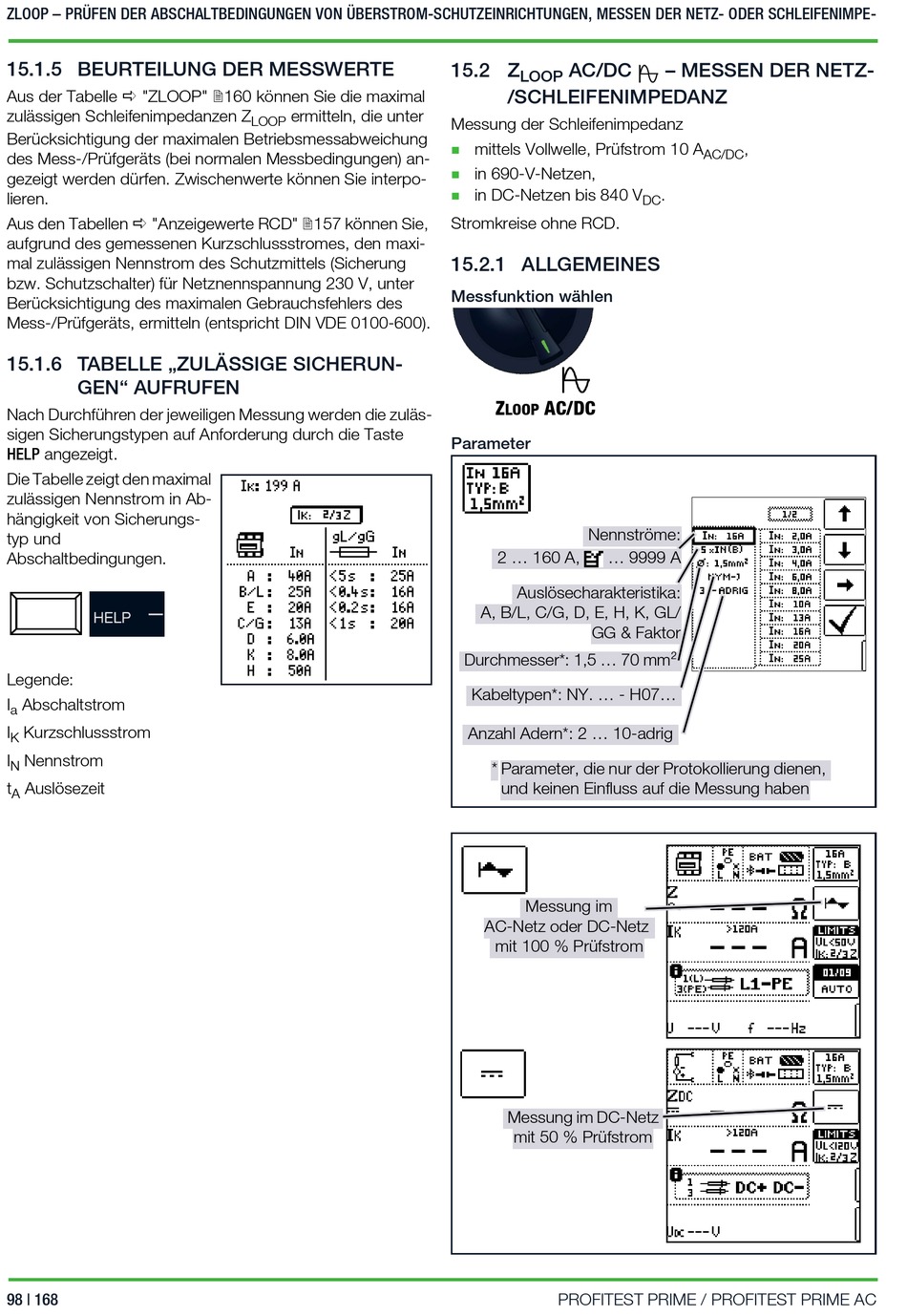

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 98

ZLOOP – PRÜFEN DER ABSCHALTBEDINGUNGEN VON ÜBERSTROM-SCHUTZEINRICHTUNGEN, MESSEN DER NETZ- ODER SCHLEIFENIMPE-
15.1.5 BEURTEILUNG DER MESSWERTE
Aus der Tabelle  "ZLOOP" 160 können Sie die maximal
zulässigen Schleifenimpedanzen Z
Berücksichtigung der maximalen Betriebsmessabweichung
des Mess-/Prüfgeräts (bei normalen Messbedingungen) an-
gezeigt werden dürfen. Zwischenwerte können Sie interpo-
lieren.
Aus den Tabellen  "Anzeigewerte RCD" 157 können Sie,
aufgrund des gemessenen Kurzschlussstromes, den maxi-
mal zulässigen Nennstrom des Schutzmittels (Sicherung
bzw. Schutzschalter) für Netznennspannung 230 V, unter
Berücksichtigung des maximalen Gebrauchsfehlers des
Mess-/Prüfgeräts, ermitteln (entspricht DIN VDE 0100-600).
15.1.6 TABELLE „ZULÄSSIGE SICHERUN-
GEN" AUFRUFEN
Nach Durchführen der jeweiligen Messung werden die zuläs-
sigen Sicherungstypen auf Anforderung durch die Taste
HELP angezeigt.
Die Tabelle zeigt den maximal
zulässigen Nennstrom in Ab-
hängigkeit von Sicherungs-
typ und
Abschaltbedingungen.
Legende:
I Abschaltstrom
a
I Kurzschlussstrom
K
I Nennstrom
N
t Auslösezeit
A
98 | 168
ermitteln, die unter
LOOP
15.2 Z AC/DC
LOOP
/SCHLEIFENIMPEDANZ
Messung der Schleifenimpedanz
mittels Vollwelle, Prüfstrom 10 A

in 690-V-Netzen,

in DC-Netzen bis 840 V

Stromkreise ohne RCD.
15.2.1 ALLGEMEINES
Messfunktion wählen
Z AC/DC
LOOP
Parameter
Nennströme:
2 ... 160 A, ... 9999 A
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/
GG & Faktor
Durchmesser*: 1,5 ... 70 mm²
Kabeltypen*: NY. ... - H07...
Anzahl Adern*: 2 ... 10-adrig
* Parameter, die nur der Protokollierung dienen,
und keinen Einfluss auf die Messung haben
Messung im
AC-Netz oder DC-Netz
mit 100 % Prüfstrom
Messung im DC-Netz
mit 50 % Prüfstrom
PROFITEST PRIME / PROFITEST PRIME AC
– MESSEN DER NETZ-
,
AC/DC
.
DC
