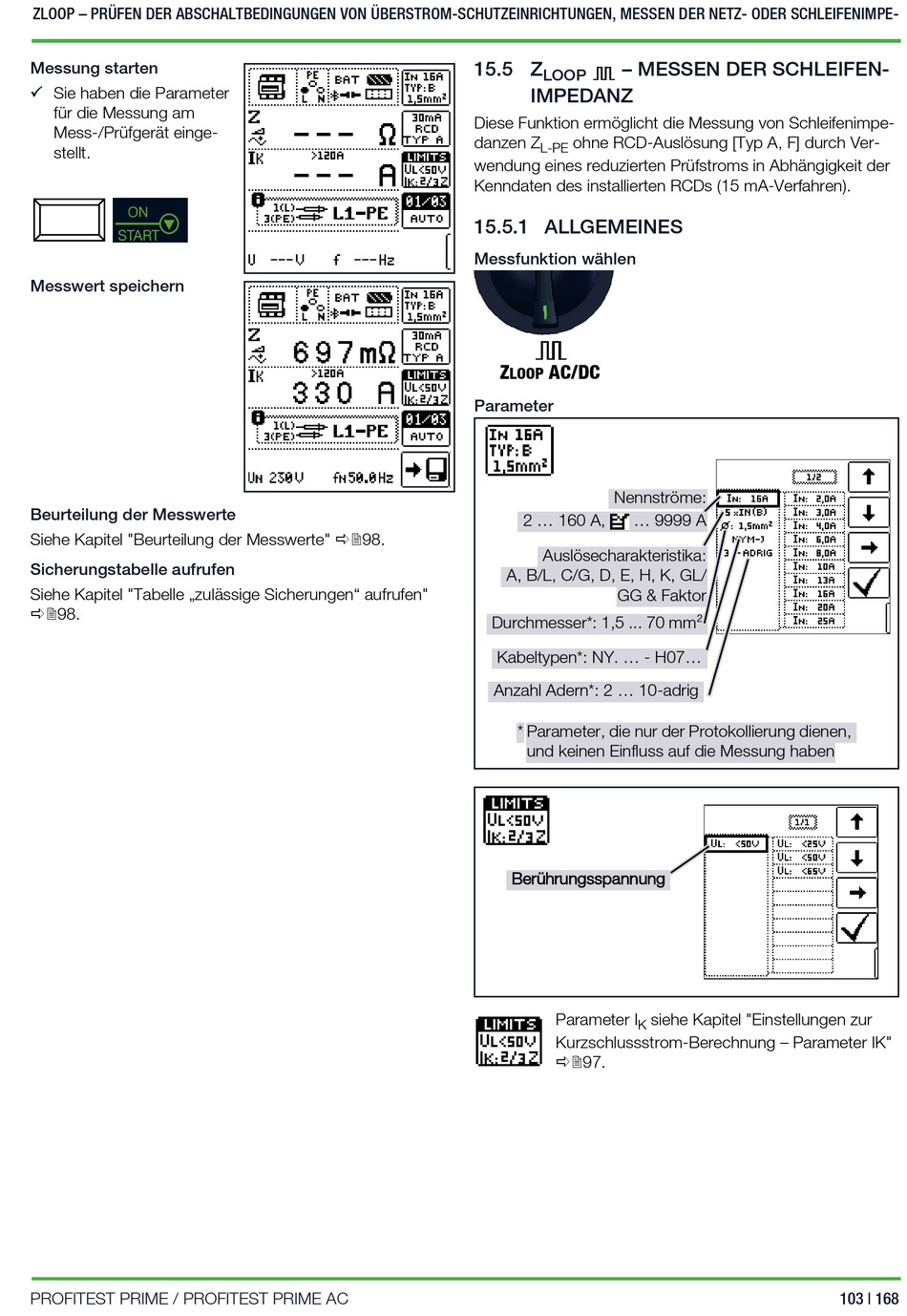

ZLOOP – PRÜFEN DER ABSCHALTBEDINGUNGEN VON ÜBERSTROM-SCHUTZEINRICHTUNGEN, MESSEN DER NETZ- ODER SCHLEIFENIMPE-
Messung starten
Sie haben die Parameter

für die Messung am
Mess-/Prüfgerät einge-
stellt.
Messwert speichern
Beurteilung der Messwerte
Siehe Kapitel "Beurteilung der Messwerte" 98.
Sicherungstabelle aufrufen
Siehe Kapitel "Tabelle „zulässige Sicherungen" aufrufen"
98.
PROFITEST PRIME / PROFITEST PRIME AC
15.5 Z – MESSEN DER SCHLEIFEN-
LOOP
IMPEDANZ
Diese Funktion ermöglicht die Messung von Schleifenimpe-
danzen Z ohne RCD-Auslösung [Typ A, F] durch Ver-
L-PE
wendung eines reduzierten Prüfstroms in Abhängigkeit der
Kenndaten des installierten RCDs (15 mA-Verfahren).
15.5.1 ALLGEMEINES
Messfunktion wählen
Z AC/DC
LOOP
Parameter
Nennströme:
2 ... 160 A, ... 9999 A
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/
GG & Faktor
Durchmesser*: 1,5 ... 70 mm²
Kabeltypen*: NY. ... - H07...
Anzahl Adern*: 2 ... 10-adrig
* Parameter, die nur der Protokollierung dienen,
und keinen Einfluss auf die Messung haben
Berührungsspannung
Parameter I
K
Kurzschlussstrom-Berechnung – Parameter IK"
97.
siehe Kapitel "Einstellungen zur
