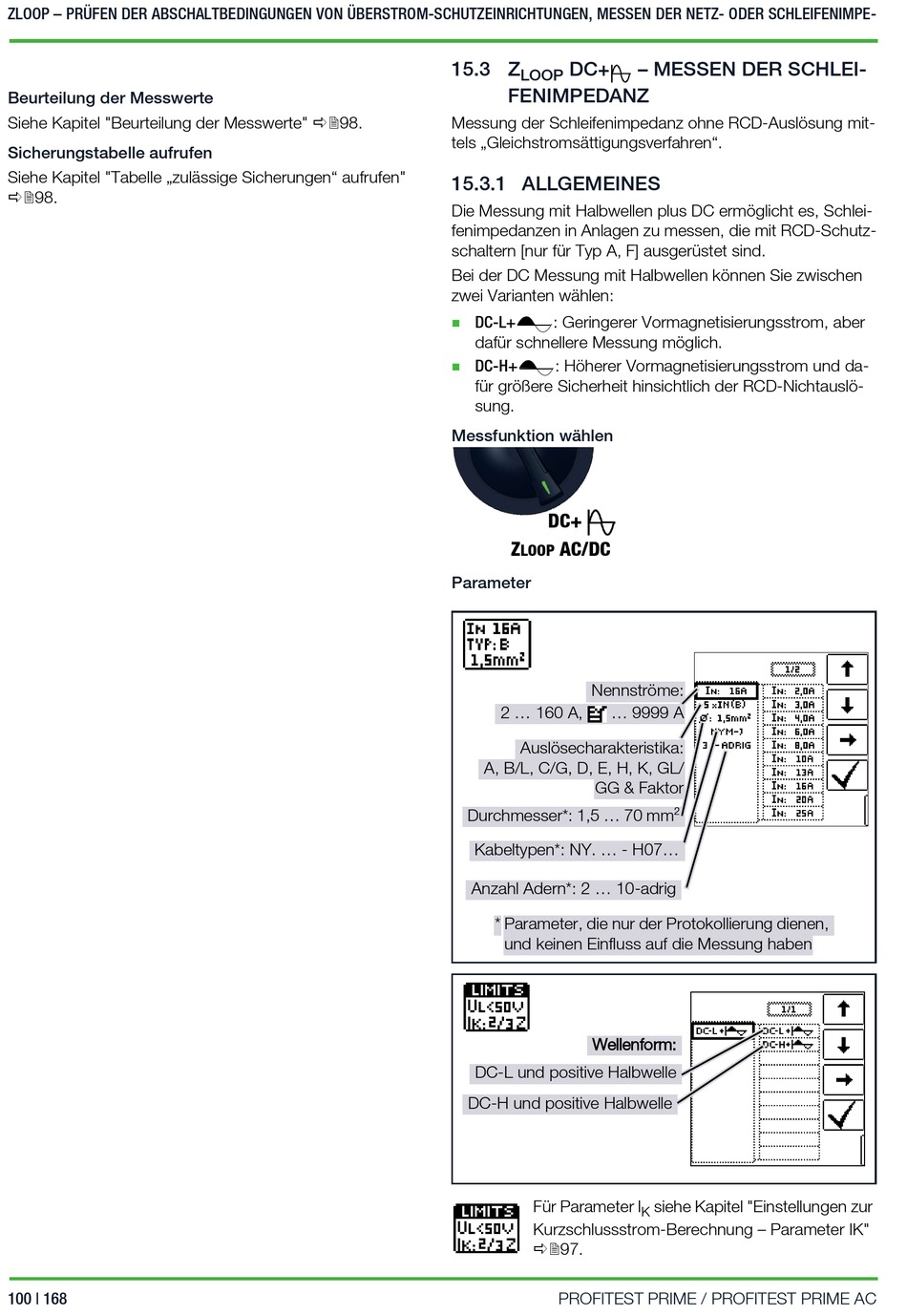

ZLOOP – PRÜFEN DER ABSCHALTBEDINGUNGEN VON ÜBERSTROM-SCHUTZEINRICHTUNGEN, MESSEN DER NETZ- ODER SCHLEIFENIMPE-
Beurteilung der Messwerte
Siehe Kapitel "Beurteilung der Messwerte" 98.
Sicherungstabelle aufrufen
Siehe Kapitel "Tabelle „zulässige Sicherungen" aufrufen"
98.
100 | 168
15.3 Z DC+
LOOP
FENIMPEDANZ
Messung der Schleifenimpedanz ohne RCD-Auslösung mit-
tels „Gleichstromsättigungsverfahren".
15.3.1 ALLGEMEINES
Die Messung mit Halbwellen plus DC ermöglicht es, Schlei-
fenimpedanzen in Anlagen zu messen, die mit RCD-Schutz-
schaltern [nur für Typ A, F] ausgerüstet sind.
Bei der DC Messung mit Halbwellen können Sie zwischen
zwei Varianten wählen:
DC-L+ : Geringerer Vormagnetisierungsstrom, aber

dafür schnellere Messung möglich.
DC-H+ : Höherer Vormagnetisierungsstrom und da-

für größere Sicherheit hinsichtlich der RCD-Nichtauslö-
sung.
Messfunktion wählen
DC+
Z AC/DC
LOOP
Parameter
Nennströme:
2 ... 160 A, ... 9999 A
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/
GG & Faktor
Durchmesser*: 1,5 ... 70 mm²
Kabeltypen*: NY. ... - H07...
Anzahl Adern*: 2 ... 10-adrig
* Parameter, die nur der Protokollierung dienen,
und keinen Einfluss auf die Messung haben
Wellenform:
DC-L und positive Halbwelle
DC-H und positive Halbwelle
Für Parameter I
Kurzschlussstrom-Berechnung – Parameter IK"
97.
PROFITEST PRIME / PROFITEST PRIME AC
– MESSEN DER SCHLEI-
siehe Kapitel "Einstellungen zur
K
