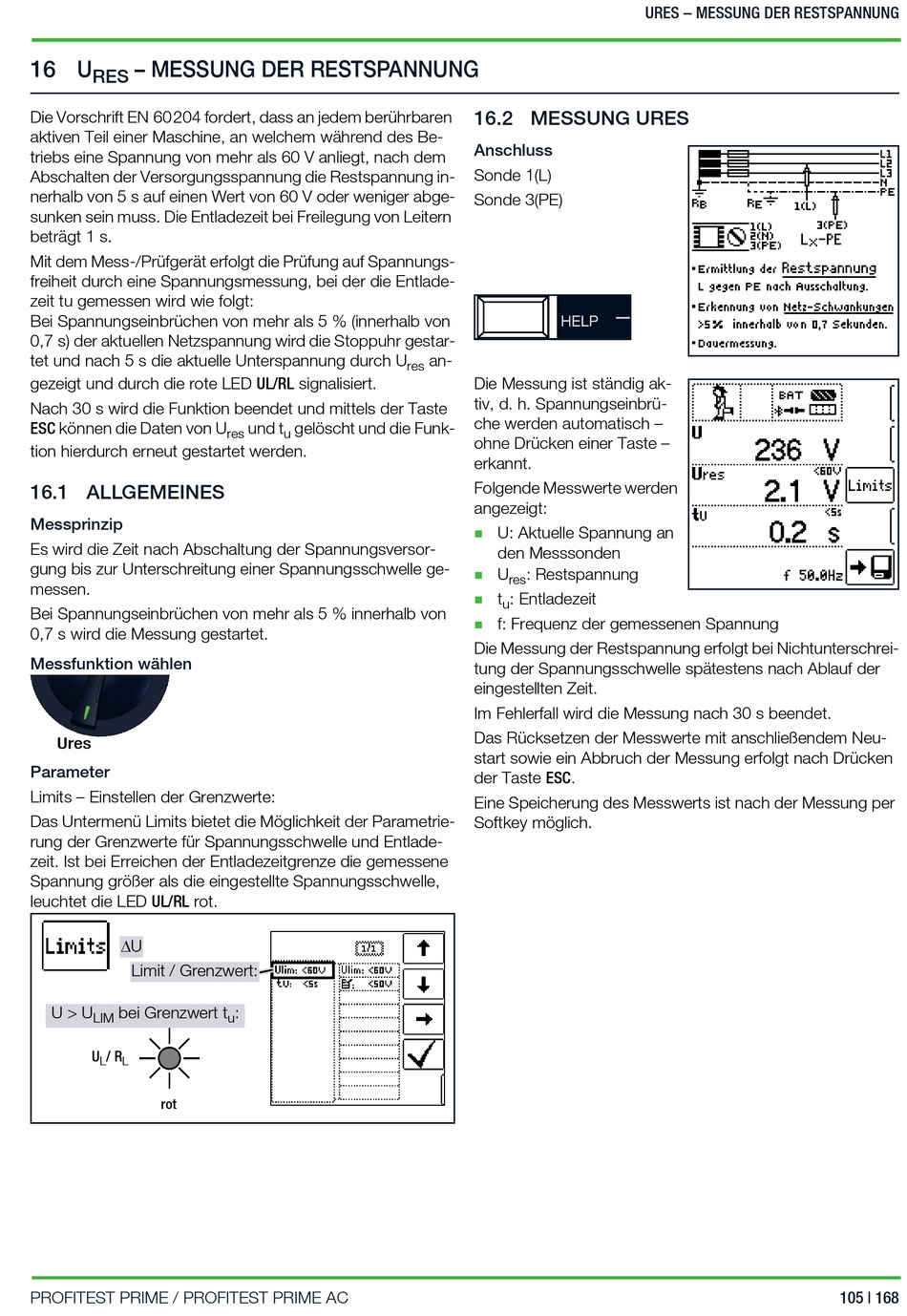

16 U – MESSUNG DER RESTSPANNUNG
RES
Die Vorschrift EN 60204 fordert, dass an jedem berührbaren
aktiven Teil einer Maschine, an welchem während des Be-
triebs eine Spannung von mehr als 60 V anliegt, nach dem
Abschalten der Versorgungsspannung die Restspannung in-
nerhalb von 5 s auf einen Wert von 60 V oder weniger abge-
sunken sein muss. Die Entladezeit bei Freilegung von Leitern
beträgt 1 s.
Mit dem Mess-/Prüfgerät erfolgt die Prüfung auf Spannungs-
freiheit durch eine Spannungsmessung, bei der die Entlade-
zeit tu gemessen wird wie folgt:
Bei Spannungseinbrüchen von mehr als 5 % (innerhalb von
0,7 s) der aktuellen Netzspannung wird die Stoppuhr gestar-
tet und nach 5 s die aktuelle Unterspannung durch U
gezeigt und durch die rote LED UL/RL signalisiert.
Nach 30 s wird die Funktion beendet und mittels der Taste
ESC können die Daten von U
tion hierdurch erneut gestartet werden.
16.1 ALLGEMEINES
Messprinzip
Es wird die Zeit nach Abschaltung der Spannungsversor-
gung bis zur Unterschreitung einer Spannungsschwelle ge-
messen.
Bei Spannungseinbrüchen von mehr als 5 % innerhalb von
0,7 s wird die Messung gestartet.
Messfunktion wählen
Ures
Parameter
Limits – Einstellen der Grenzwerte:
Das Untermenü Limits bietet die Möglichkeit der Parametrie-
rung der Grenzwerte für Spannungsschwelle und Entlade-
zeit. Ist bei Erreichen der Entladezeitgrenze die gemessene
Spannung größer als die eingestellte Spannungsschwelle,
leuchtet die LED UL/RL rot.
U
Limit / Grenzwert:
U > U bei Grenzwert t
LIM
U / R
L L
rot
PROFITEST PRIME / PROFITEST PRIME AC
und t gelöscht und die Funk-
res u
:
u
16.2 MESSUNG URES
Anschluss
Sonde 1(L)
Sonde 3(PE)
an-
res
Die Messung ist ständig ak-
tiv, d. h. Spannungseinbrü-
che werden automatisch –
ohne Drücken einer Taste –
erkannt.
Folgende Messwerte werden
angezeigt:
U: Aktuelle Spannung an

den Messsonden
U : Restspannung

res
t : Entladezeit

u
f: Frequenz der gemessenen Spannung

Die Messung der Restspannung erfolgt bei Nichtunterschrei-
tung der Spannungsschwelle spätestens nach Ablauf der
eingestellten Zeit.
Im Fehlerfall wird die Messung nach 30 s beendet.
Das Rücksetzen der Messwerte mit anschließendem Neu-
start sowie ein Abbruch der Messung erfolgt nach Drücken
der Taste ESC.
Eine Speicherung des Messwerts ist nach der Messung per
Softkey möglich.
