GERÄT
5.5.2 ANSCHLUSS-, BEDIEN- UND ANZEIGEFELD PROFITEST PRIME AC
13 14 15
12

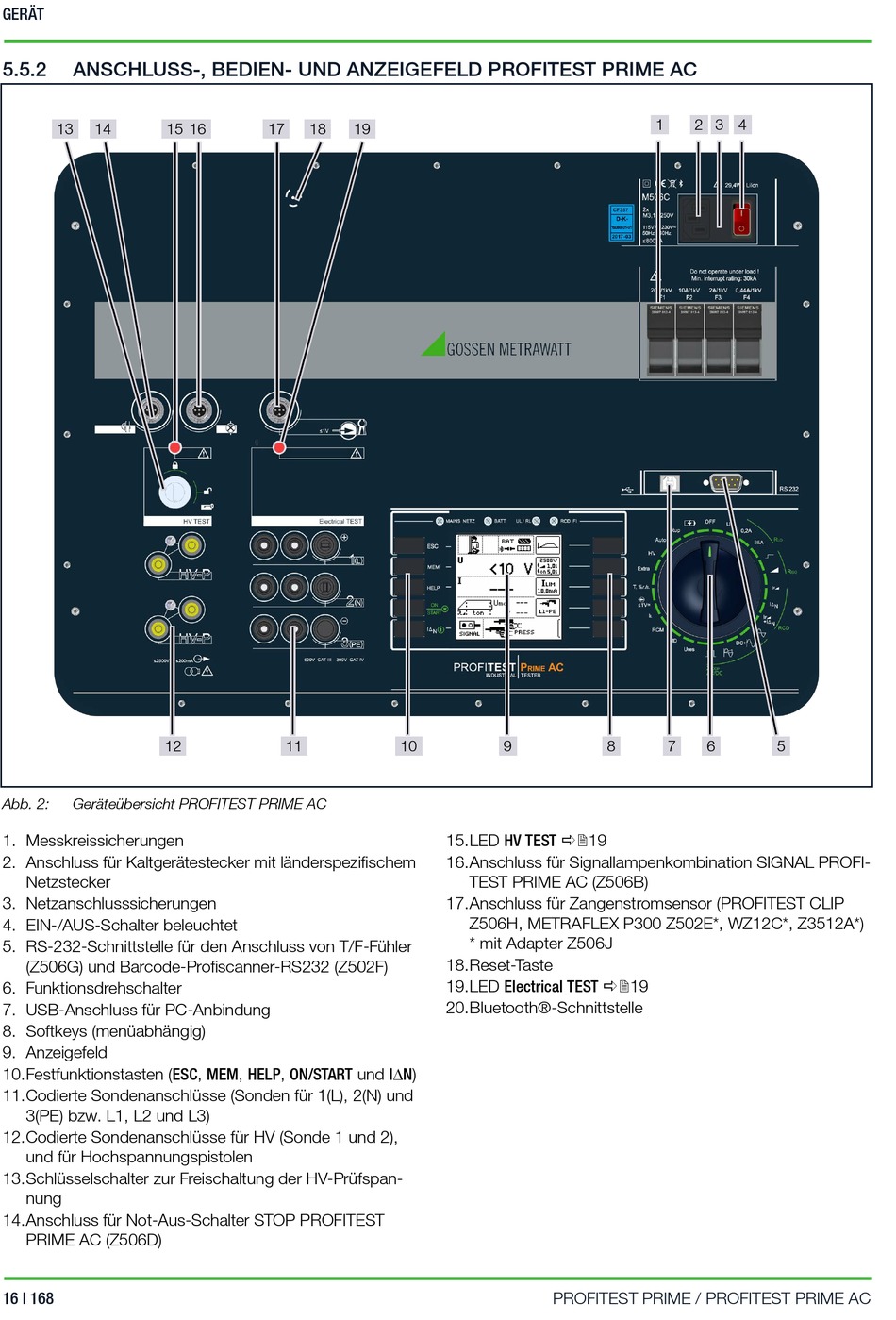

Abb. 2: Geräteübersicht PROFITEST PRIME AC
1. Messkreissicherungen
2. Anschluss für Kaltgerätestecker mit länderspezifischem
Netzstecker
3. Netzanschlusssicherungen
4. EIN-/AUS-Schalter beleuchtet
5. RS-232-Schnittstelle für den Anschluss von T/F-Fühler
(Z506G) und Barcode-Profiscanner-RS232 (Z502F)
6. Funktionsdrehschalter
7. USB-Anschluss für PC-Anbindung
8. Softkeys (menüabhängig)
9. Anzeigefeld
10.Festfunktionstasten (ESC, MEM, HELP, ON/START und IN)
11.Codierte Sondenanschlüsse (Sonden für 1(L), 2(N) und
3(PE) bzw. L1, L2 und L3)
12.Codierte Sondenanschlüsse für HV (Sonde 1 und 2),
und für Hochspannungspistolen
13.Schlüsselschalter zur Freischaltung der HV-Prüfspan-
nung
14.Anschluss für Not-Aus-Schalter STOP PROFITEST
PRIME AC (Z506D)
16 | 168
16 17 18 19
11 10 9
15.LED HV TEST 19
16.Anschluss für Signallampenkombination SIGNAL PROFI-
TEST PRIME AC (Z506B)
17.Anschluss für Zangenstromsensor (PROFITEST CLIP
Z506H, METRAFLEX P300 Z502E*, WZ12C*, Z3512A*)
* mit Adapter Z506J
18.Reset-Taste
19.LED Electrical TEST 19
20.Bluetooth®-Schnittstelle
PROFITEST PRIME / PROFITEST PRIME AC
1 2 3 4
8 7 6 5
