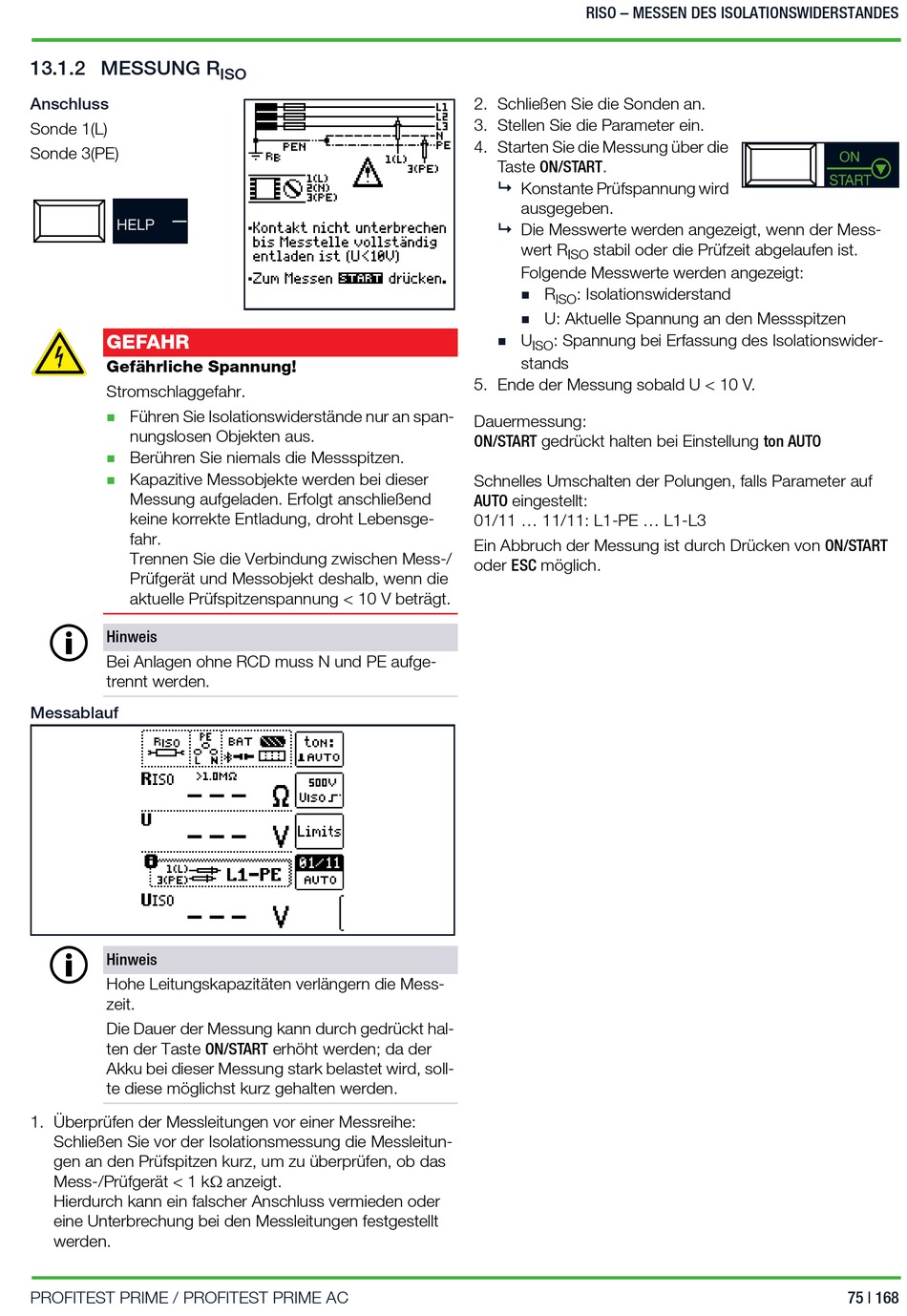

13.1.2 MESSUNG R
Anschluss
Sonde 1(L)
Sonde 3(PE)
GEFAHR
Gefährliche Spannung!
Stromschlaggefahr.
Führen Sie Isolationswiderstände nur an span-

nungslosen Objekten aus.
Berühren Sie niemals die Messspitzen.

Kapazitive Messobjekte werden bei dieser

Messung aufgeladen. Erfolgt anschließend
keine korrekte Entladung, droht Lebensge-
fahr.
Trennen Sie die Verbindung zwischen Mess-/
Prüfgerät und Messobjekt deshalb, wenn die
aktuelle Prüfspitzenspannung < 10 V beträgt.
Hinweis
Bei Anlagen ohne RCD muss N und PE aufge-
trennt werden.
Messablauf
Hinweis
Hohe Leitungskapazitäten verlängern die Mess-
zeit.
Die Dauer der Messung kann durch gedrückt hal-
ten der Taste ON/START erhöht werden; da der
Akku bei dieser Messung stark belastet wird, soll-
te diese möglichst kurz gehalten werden.
1. Überprüfen der Messleitungen vor einer Messreihe:
Schließen Sie vor der Isolationsmessung die Messleitun-
gen an den Prüfspitzen kurz, um zu überprüfen, ob das
Mess-/Prüfgerät < 1 k anzeigt.
Hierdurch kann ein falscher Anschluss vermieden oder
eine Unterbrechung bei den Messleitungen festgestellt
werden.
PROFITEST PRIME / PROFITEST PRIME AC
ISO
RISO – MESSEN DES ISOLATIONSWIDERSTANDES
2. Schließen Sie die Sonden an.
3. Stellen Sie die Parameter ein.
4. Starten Sie die Messung über die
Taste ON/START.
Konstante Prüfspannung wird

ausgegeben.
Die Messwerte werden angezeigt, wenn der Mess-

wert R stabil oder die Prüfzeit abgelaufen ist.
ISO
Folgende Messwerte werden angezeigt:
R : Isolationswiderstand

ISO
U: Aktuelle Spannung an den Messspitzen

U : Spannung bei Erfassung des Isolationswider-

ISO
stands
5. Ende der Messung sobald U < 10 V.
Dauermessung:
ON/START gedrückt halten bei Einstellung ton AUTO
Schnelles Umschalten der Polungen, falls Parameter auf
AUTO eingestellt:
01/11 ... 11/11: L1-PE ... L1-L3
Ein Abbruch der Messung ist durch Drücken von ON/START
oder ESC möglich.
