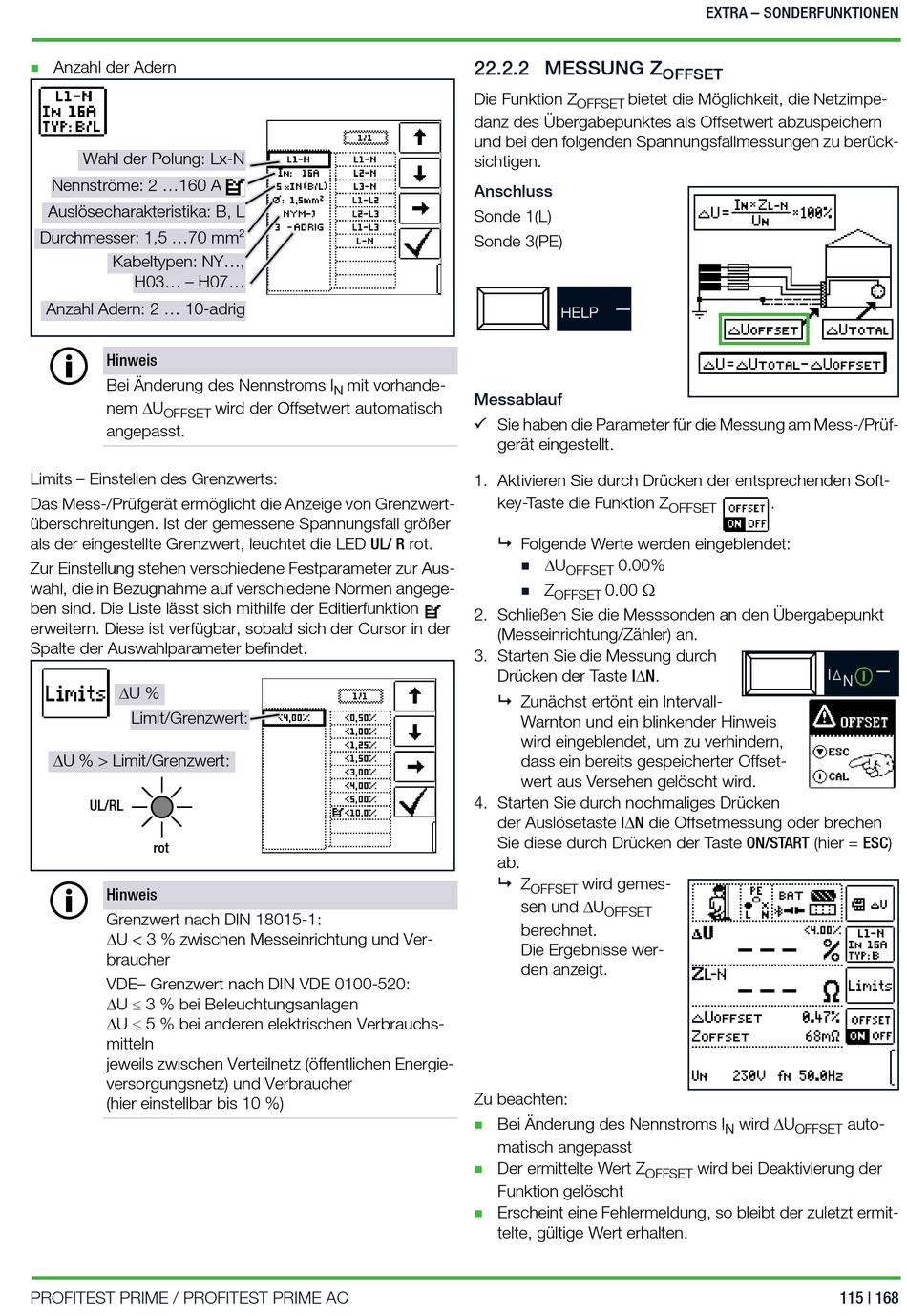

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 115

Anzahl der Adern

Wahl der Polung: Lx-N
Nennströme: 2 ...160 A
Auslösecharakteristika: B, L
Durchmesser: 1,5 ...70 mm²
Kabeltypen: NY...,
H03... – H07...
Anzahl Adern: 2 ... 10-adrig
Hinweis
Bei Änderung des Nennstroms I
nem U
OFFSET
angepasst.
Limits – Einstellen des Grenzwerts:
Das Mess-/Prüfgerät ermöglicht die Anzeige von Grenzwert-
überschreitungen. Ist der gemessene Spannungsfall größer
als der eingestellte Grenzwert, leuchtet die LED UL/ R rot.
Zur Einstellung stehen verschiedene Festparameter zur Aus-
wahl, die in Bezugnahme auf verschiedene Normen angege-
ben sind. Die Liste lässt sich mithilfe der Editierfunktion
erweitern. Diese ist verfügbar, sobald sich der Cursor in der
Spalte der Auswahlparameter befindet.
U %
Limit/Grenzwert:
U % > Limit/Grenzwert:
UL/RL
rot
Hinweis
Grenzwert nach DIN 18015-1:
U < 3 % zwischen Messeinrichtung und Ver-
braucher
VDE– Grenzwert nach DIN VDE 0100-520:
U  3 % bei Beleuchtungsanlagen
U  5 % bei anderen elektrischen Verbrauchs-
mitteln
jeweils zwischen Verteilnetz (öffentlichen Energie-
versorgungsnetz) und Verbraucher
(hier einstellbar bis 10 %)
PROFITEST PRIME / PROFITEST PRIME AC
mit vorhande-
N
wird der Offsetwert automatisch
22.2.2 MESSUNG Z
Die Funktion Z bietet die Möglichkeit, die Netzimpe-
OFFSET
danz des Übergabepunktes als Offsetwert abzuspeichern
und bei den folgenden Spannungsfallmessungen zu berück-
sichtigen.
Anschluss
Sonde 1(L)
Sonde 3(PE)
Messablauf
Sie haben die Parameter für die Messung am Mess-/Prüf-

gerät eingestellt.
1. Aktivieren Sie durch Drücken der entsprechenden Soft-
key-Taste die Funktion Z
Folgende Werte werden eingeblendet:

U
0.00%

OFFSET
Z 0.00 

OFFSET
2. Schließen Sie die Messsonden an den Übergabepunkt
(Messeinrichtung/Zähler) an.
3. Starten Sie die Messung durch
Drücken der Taste IN.
Zunächst ertönt ein Intervall-

Warnton und ein blinkender Hinweis
wird eingeblendet, um zu verhindern,
dass ein bereits gespeicherter Offset-
wert aus Versehen gelöscht wird.
4. Starten Sie durch nochmaliges Drücken
der Auslösetaste IN die Offsetmessung oder brechen
Sie diese durch Drücken der Taste ON/START (hier = ESC)
ab.
Z wird gemes-

OFFSET
sen und U
OFFSET
berechnet.
Die Ergebnisse wer-
den anzeigt.
Zu beachten:
Bei Änderung des Nennstroms I

matisch angepasst
Der ermittelte Wert Z

OFFSET
Funktion gelöscht
Erscheint eine Fehlermeldung, so bleibt der zuletzt ermit-

telte, gültige Wert erhalten.
EXTRA – SONDERFUNKTIONEN
OFFSET
.
OFFSET
wird U
N OFFSET
wird bei Deaktivierung der
auto-
