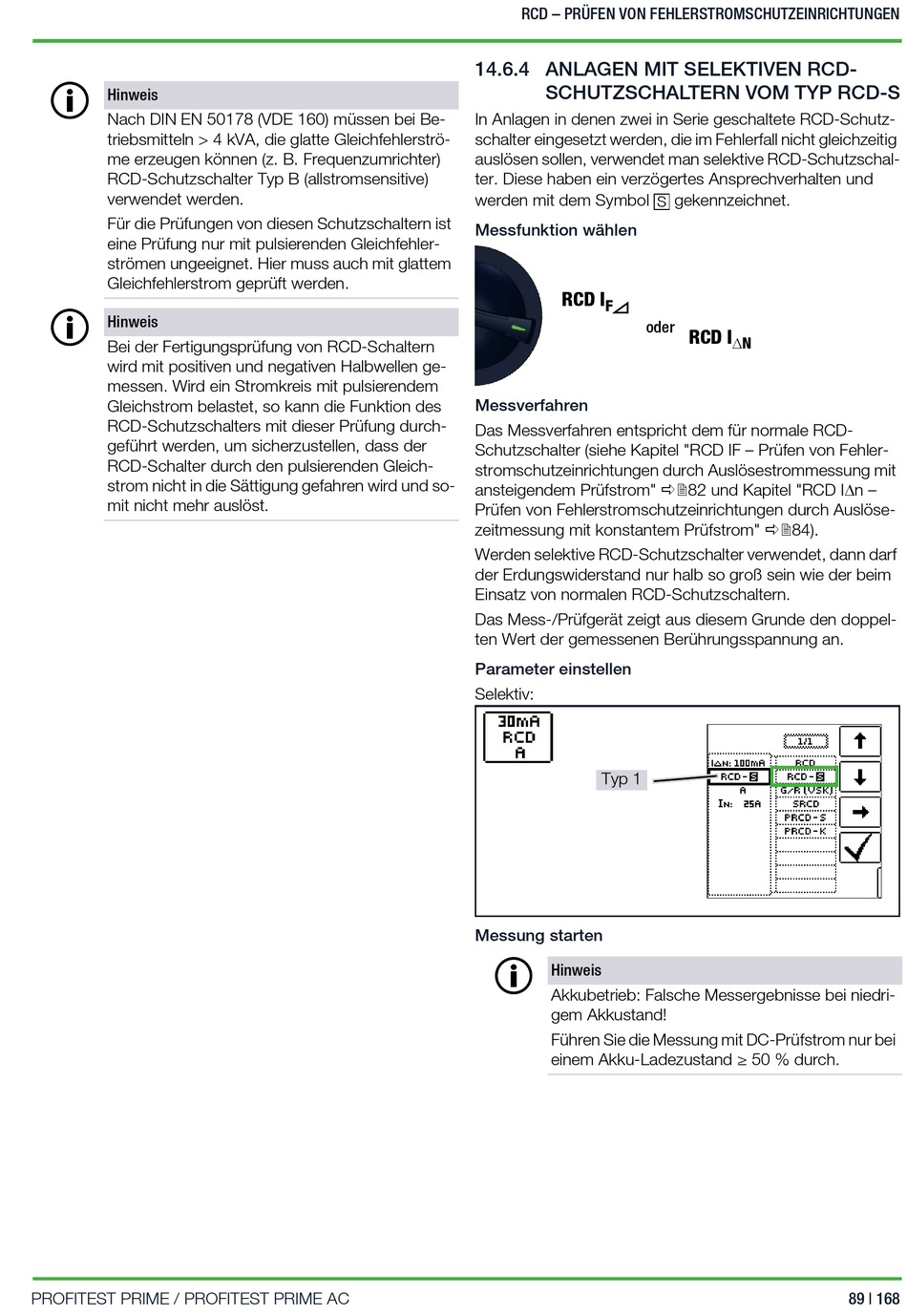

Hinweis
Nach DIN EN 50178 (VDE 160) müssen bei Be-
triebsmitteln > 4 kVA, die glatte Gleichfehlerströ-
me erzeugen können (z. B. Frequenzumrichter)
RCD-Schutzschalter Typ B (allstromsensitive)
verwendet werden.
Für die Prüfungen von diesen Schutzschaltern ist
eine Prüfung nur mit pulsierenden Gleichfehler-
strömen ungeeignet. Hier muss auch mit glattem
Gleichfehlerstrom geprüft werden.
Hinweis
Bei der Fertigungsprüfung von RCD-Schaltern
wird mit positiven und negativen Halbwellen ge-
messen. Wird ein Stromkreis mit pulsierendem
Gleichstrom belastet, so kann die Funktion des
RCD-Schutzschalters mit dieser Prüfung durch-
geführt werden, um sicherzustellen, dass der
RCD-Schalter durch den pulsierenden Gleich-
strom nicht in die Sättigung gefahren wird und so-
mit nicht mehr auslöst.
PROFITEST PRIME / PROFITEST PRIME AC
RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
14.6.4 ANLAGEN MIT SELEKTIVEN RCD-
SCHUTZSCHALTERN VOM TYP RCD-S
In Anlagen in denen zwei in Serie geschaltete RCD-Schutz-
schalter eingesetzt werden, die im Fehlerfall nicht gleichzeitig
auslösen sollen, verwendet man selektive RCD-Schutzschal-
ter. Diese haben ein verzögertes Ansprechverhalten und
werden mit dem Symbol
Messfunktion wählen
RCD I
F
oder
Messverfahren
Das Messverfahren entspricht dem für normale RCD-
Schutzschalter (siehe Kapitel "RCD IF – Prüfen von Fehler-
stromschutzeinrichtungen durch Auslösestrommessung mit
ansteigendem Prüfstrom" 82 und Kapitel "RCD In –
Prüfen von Fehlerstromschutzeinrichtungen durch Auslöse-
zeitmessung mit konstantem Prüfstrom" 84).
Werden selektive RCD-Schutzschalter verwendet, dann darf
der Erdungswiderstand nur halb so groß sein wie der beim
Einsatz von normalen RCD-Schutzschaltern.
Das Mess-/Prüfgerät zeigt aus diesem Grunde den doppel-
ten Wert der gemessenen Berührungsspannung an.
Parameter einstellen
Selektiv:
Typ 1
Messung starten
Hinweis
Akkubetrieb: Falsche Messergebnisse bei niedri-
gem Akkustand!
Führen Sie die Messung mit DC-Prüfstrom nur bei
einem Akku-Ladezustand ≥ 50 % durch.
gekennzeichnet.
S
RCD I
N
