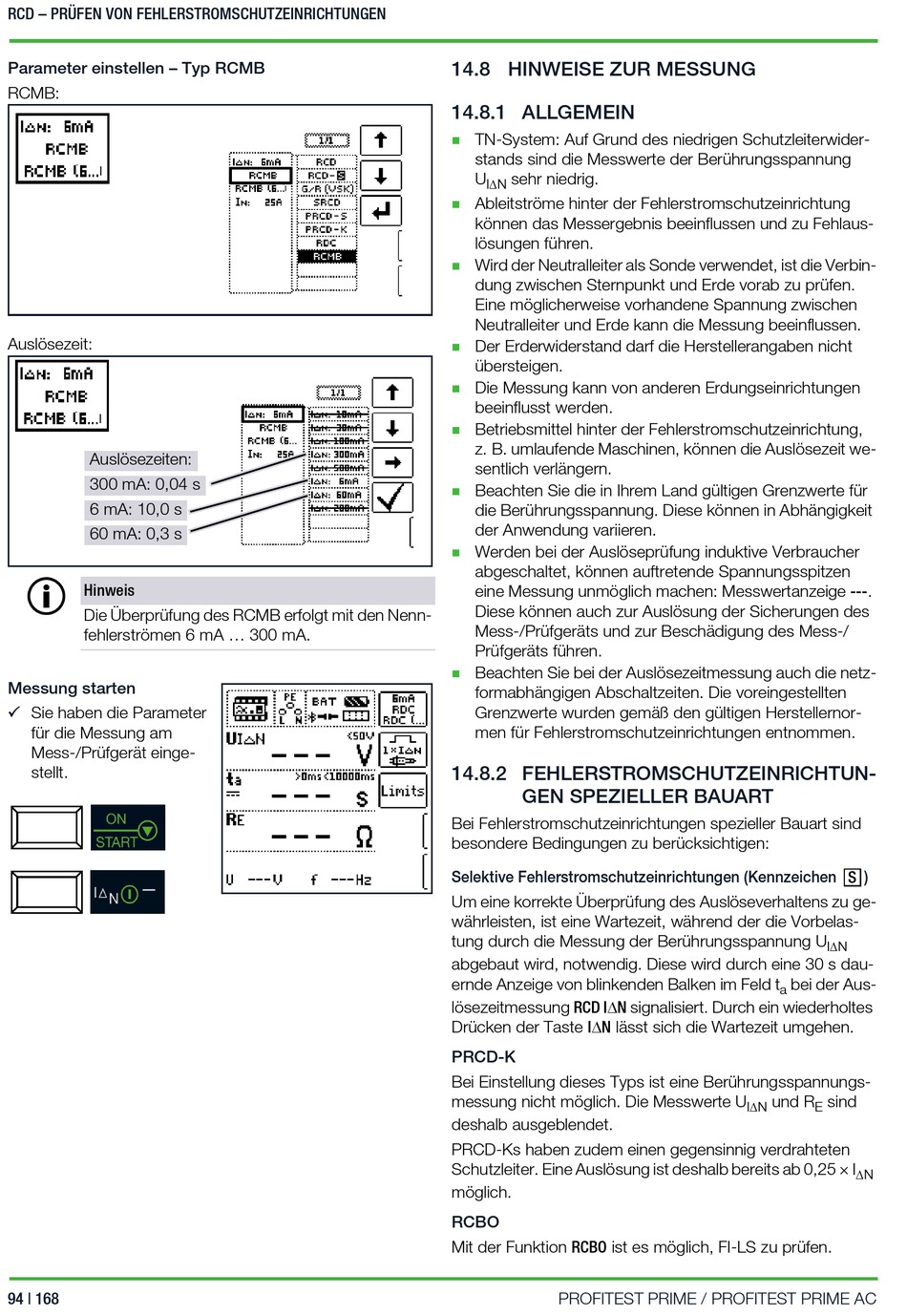

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 94

RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
Parameter einstellen – Typ RCMB
RCMB:
Auslösezeit:
Auslösezeiten:
300 mA: 0,04 s
6 mA: 10,0 s
60 mA: 0,3 s
Hinweis
Die Überprüfung des RCMB erfolgt mit den Nenn-
fehlerströmen 6 mA ... 300 mA.
Messung starten
Sie haben die Parameter

für die Messung am
Mess-/Prüfgerät einge-
stellt.
94 | 168
14.8 HINWEISE ZUR MESSUNG
14.8.1 ALLGEMEIN
TN-System: Auf Grund des niedrigen Schutzleiterwider-

stands sind die Messwerte der Berührungsspannung
U sehr niedrig.
IN
Ableitströme hinter der Fehlerstromschutzeinrichtung

können das Messergebnis beeinflussen und zu Fehlaus-
lösungen führen.
Wird der Neutralleiter als Sonde verwendet, ist die Verbin-

dung zwischen Sternpunkt und Erde vorab zu prüfen.
Eine möglicherweise vorhandene Spannung zwischen
Neutralleiter und Erde kann die Messung beeinflussen.
Der Erderwiderstand darf die Herstellerangaben nicht

übersteigen.
Die Messung kann von anderen Erdungseinrichtungen

beeinflusst werden.
Betriebsmittel hinter der Fehlerstromschutzeinrichtung,

z. B. umlaufende Maschinen, können die Auslösezeit we-
sentlich verlängern.
Beachten Sie die in Ihrem Land gültigen Grenzwerte für

die Berührungsspannung. Diese können in Abhängigkeit
der Anwendung variieren.
Werden bei der Auslöseprüfung induktive Verbraucher

abgeschaltet, können auftretende Spannungsspitzen
eine Messung unmöglich machen: Messwertanzeige ---.
Diese können auch zur Auslösung der Sicherungen des
Mess-/Prüfgeräts und zur Beschädigung des Mess-/
Prüfgeräts führen.
Beachten Sie bei der Auslösezeitmessung auch die netz-

formabhängigen Abschaltzeiten. Die voreingestellten
Grenzwerte wurden gemäß den gültigen Herstellernor-
men für Fehlerstromschutzeinrichtungen entnommen.
14.8.2 FEHLERSTROMSCHUTZEINRICHTUN-
GEN SPEZIELLER BAUART
Bei Fehlerstromschutzeinrichtungen spezieller Bauart sind
besondere Bedingungen zu berücksichtigen:
Selektive Fehlerstromschutzeinrichtungen (Kennzeichen
Um eine korrekte Überprüfung des Auslöseverhaltens zu ge-
währleisten, ist eine Wartezeit, während der die Vorbelas-
tung durch die Messung der Berührungsspannung U
abgebaut wird, notwendig. Diese wird durch eine 30 s dau-
ernde Anzeige von blinkenden Balken im Feld t
lösezeitmessung RCD IN signalisiert. Durch ein wiederholtes
Drücken der Taste IN lässt sich die Wartezeit umgehen.
PRCD-K
Bei Einstellung dieses Typs ist eine Berührungsspannungs-
messung nicht möglich. Die Messwerte U
deshalb ausgeblendet.
PRCD-Ks haben zudem einen gegensinnig verdrahteten
Schutzleiter. Eine Auslösung ist deshalb bereits ab 0,25 × I
möglich.
RCBO
Mit der Funktion RCBO ist es möglich, FI-LS zu prüfen.
PROFITEST PRIME / PROFITEST PRIME AC
S )
IN
bei der Aus-
a
und R sind
IN E
N
