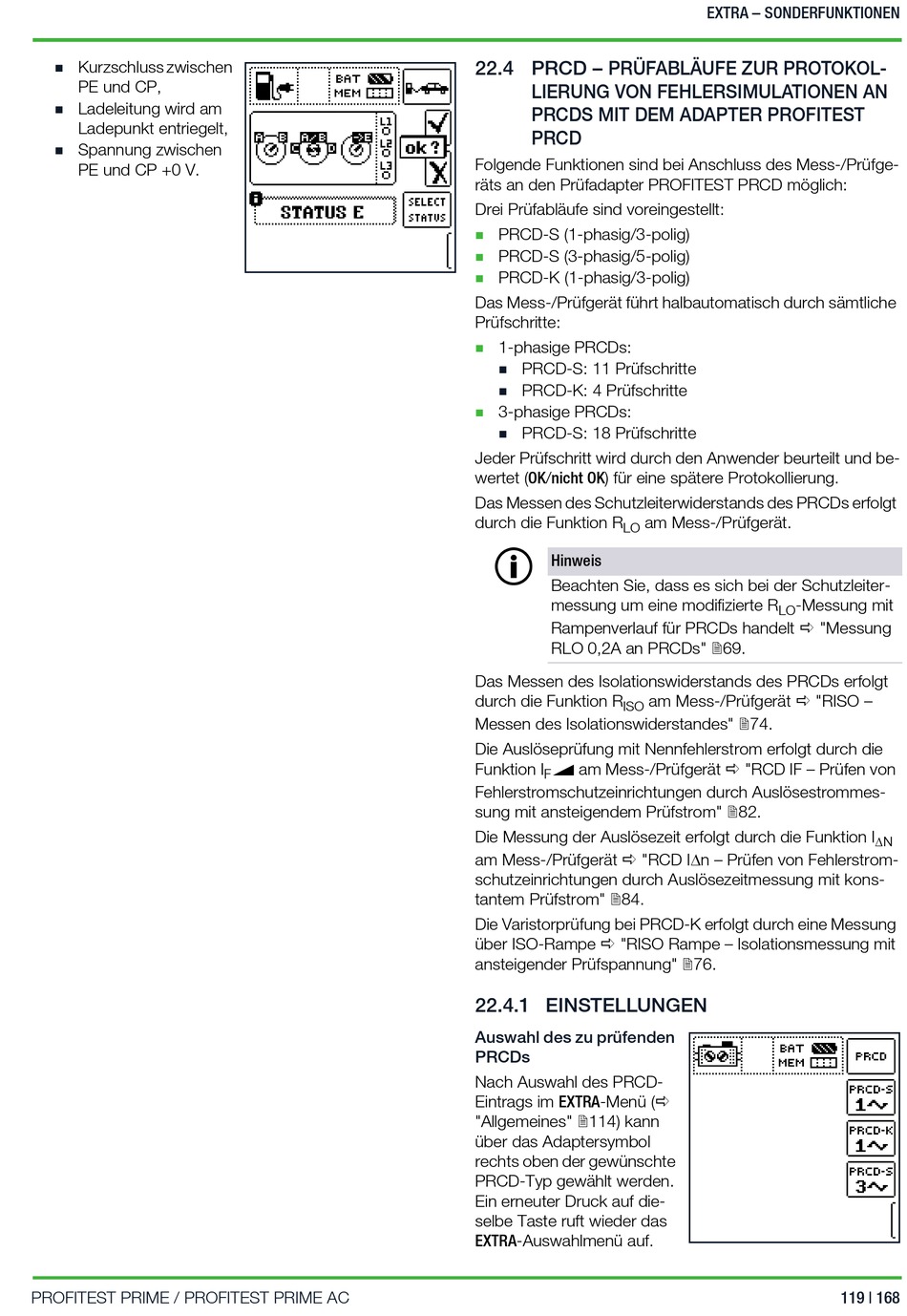

PROFITEST PRIME / PROFITEST PRIME AC
22.4 PRCD – PRÜFABLÄUFE ZUR PROTOKOL-
LIERUNG VON FEHLERSIMULATIONEN AN
PRCDS MIT DEM ADAPTER PROFITEST
PRCD
Folgende Funktionen sind bei Anschluss des Mess-/Prüfge-
räts an den Prüfadapter PROFITEST PRCD möglich:
Drei Prüfabläufe sind voreingestellt:
PRCD-S (1-phasig/3-polig)
PRCD-S (3-phasig/5-polig)
PRCD-K (1-phasig/3-polig)
Das Mess-/Prüfgerät führt halbautomatisch durch sämtliche
Prüfschritte:
1-phasige PRCDs:
PRCD-S: 11 Prüfschritte
PRCD-K: 4 Prüfschritte
3-phasige PRCDs:
PRCD-S: 18 Prüfschritte
Jeder Prüfschritt wird durch den Anwender beurteilt und be-
wertet (OK/nicht OK) für eine spätere Protokollierung.
Das Messen des Schutzleiterwiderstands des PRCDs erfolgt
durch die Funktion R
am Mess-/Prüfgerät.
LO
Hinweis
Beachten Sie, dass es sich bei der Schutzleiter-
messung um eine modifizierte R
Rampenverlauf für PRCDs handelt "Messung
RLO 0,2A an PRCDs" 69.
Das Messen des Isolationswiderstands des PRCDs erfolgt
durch die Funktion R
ISO
Messen des Isolationswiderstandes" 74.
Die Auslöseprüfung mit Nennfehlerstrom erfolgt durch die
Funktion I
am Mess-/Prüfgerät "RCD IF – Prüfen von
F
Fehlerstromschutzeinrichtungen durch Auslösestrommes-
sung mit ansteigendem Prüfstrom" 82.
Die Messung der Auslösezeit erfolgt durch die Funktion I
am Mess-/Prüfgerät "RCD In – Prüfen von Fehlerstrom-
schutzeinrichtungen durch Auslösezeitmessung mit kons-
tantem Prüfstrom" 84.
Die Varistorprüfung bei PRCD-K erfolgt durch eine Messung
über ISO-Rampe "RISO Rampe – Isolationsmessung mit
ansteigender Prüfspannung" 76.
22.4.1 EINSTELLUNGEN
Auswahl des zu prüfenden
PRCDs
Nach Auswahl des PRCD-
Eintrags im EXTRA-Menü (
"Allgemeines" 114) kann
über das Adaptersymbol
rechts oben der gewünschte
PRCD-Typ gewählt werden.
Ein erneuter Druck auf die-
selbe Taste ruft wieder das
EXTRA-Auswahlmenü auf.
EXTRA – SONDERFUNKTIONEN
-Messung mit
LO
am Mess-/Prüfgerät "RISO –
N
