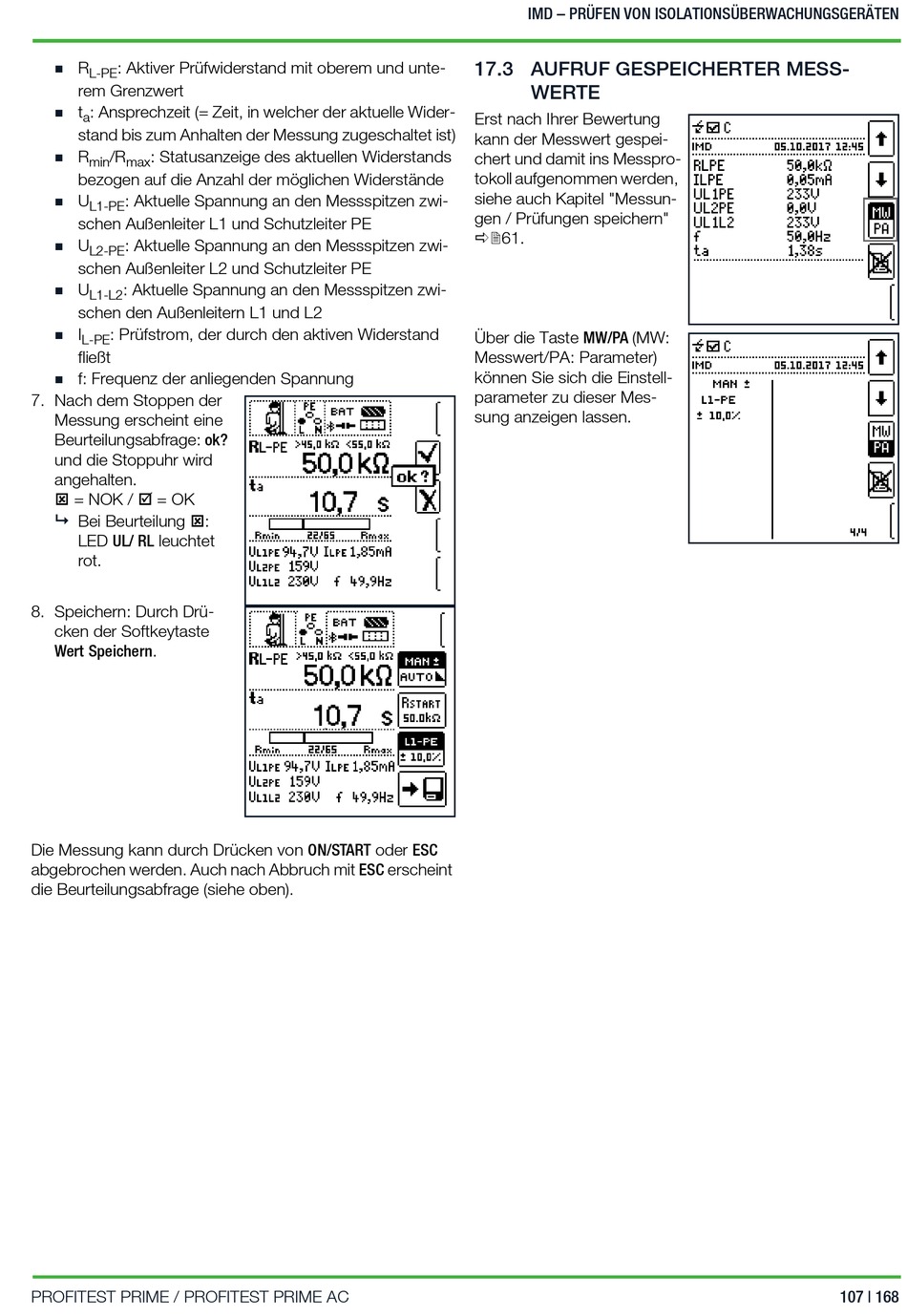

R : Aktiver Prüfwiderstand mit oberem und unte-

L-PE
rem Grenzwert
t : Ansprechzeit (= Zeit, in welcher der aktuelle Wider-

a
stand bis zum Anhalten der Messung zugeschaltet ist)
R /R : Statusanzeige des aktuellen Widerstands

min max
bezogen auf die Anzahl der möglichen Widerstände
U : Aktuelle Spannung an den Messspitzen zwi-

L1-PE
schen Außenleiter L1 und Schutzleiter PE
U : Aktuelle Spannung an den Messspitzen zwi-

L2-PE
schen Außenleiter L2 und Schutzleiter PE
U : Aktuelle Spannung an den Messspitzen zwi-

L1-L2
schen den Außenleitern L1 und L2
I : Prüfstrom, der durch den aktiven Widerstand

L-PE
fließt
f: Frequenz der anliegenden Spannung

7. Nach dem Stoppen der
Messung erscheint eine
Beurteilungsabfrage: ok?
und die Stoppuhr wird
angehalten.
 = NOK /  = OK
Bei Beurteilung :

LED UL/ RL leuchtet
rot.
8. Speichern: Durch Drü-
cken der Softkeytaste
Wert Speichern.
Die Messung kann durch Drücken von ON/START oder ESC
abgebrochen werden. Auch nach Abbruch mit ESC erscheint
die Beurteilungsabfrage (siehe oben).
PROFITEST PRIME / PROFITEST PRIME AC
IMD – PRÜFEN VON ISOLATIONSÜBERWACHUNGSGERÄTEN
17.3 AUFRUF GESPEICHERTER MESS-
WERTE
Erst nach Ihrer Bewertung
kann der Messwert gespei-
chert und damit ins Messpro-
tokoll aufgenommen werden,
siehe auch Kapitel "Messun-
gen / Prüfungen speichern"
61.
Über die Taste MW/PA (MW:
Messwert/PA: Parameter)
können Sie sich die Einstell-
parameter zu dieser Mes-
sung anzeigen lassen.
