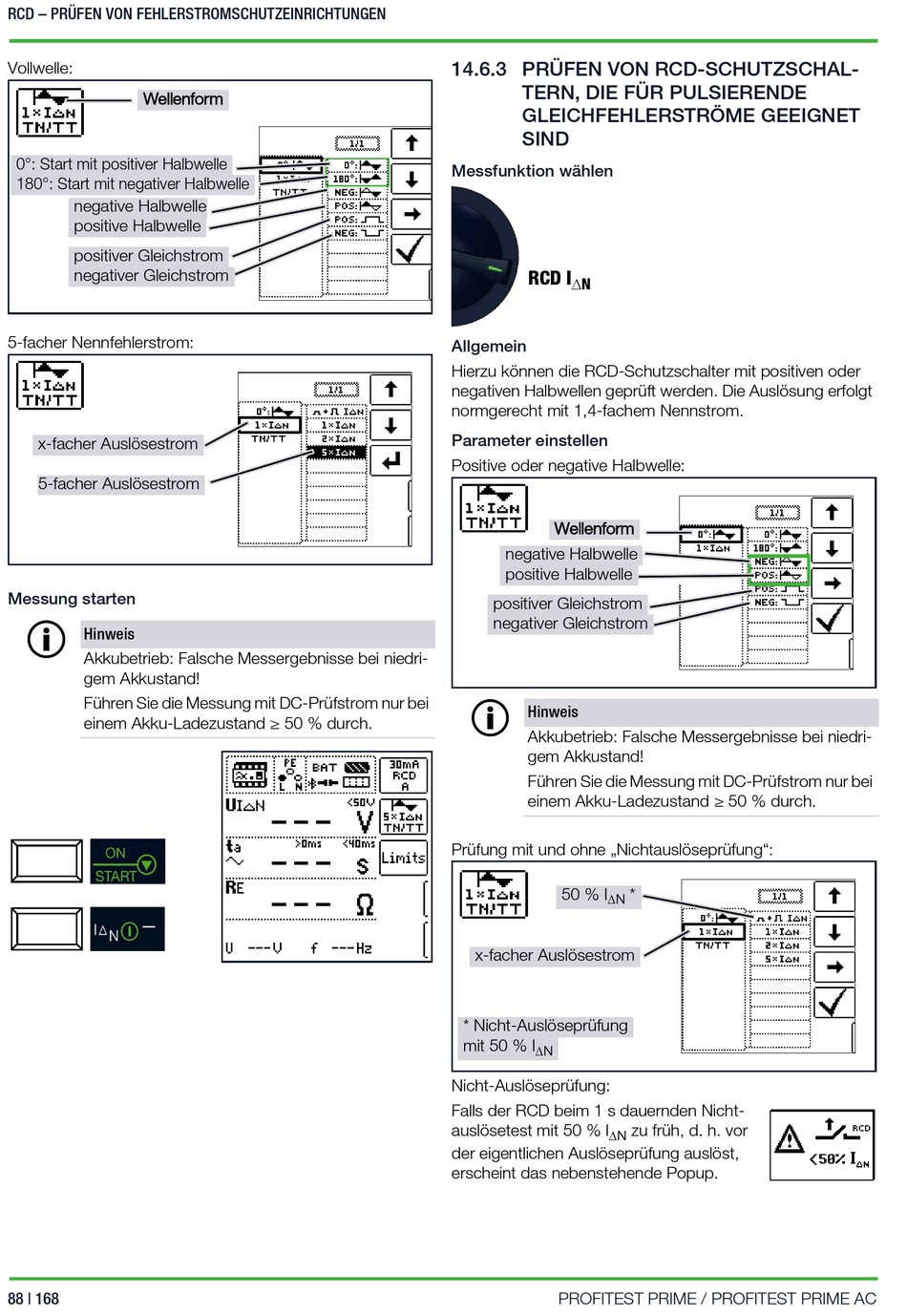

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 88

RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
Vollwelle:
Wellenform
0°: Start mit positiver Halbwelle
180°: Start mit negativer Halbwelle
negative Halbwelle
positive Halbwelle
positiver Gleichstrom
negativer Gleichstrom
5-facher Nennfehlerstrom:
x-facher Auslösestrom
5-facher Auslösestrom
Messung starten
Hinweis
Akkubetrieb: Falsche Messergebnisse bei niedri-
gem Akkustand!
Führen Sie die Messung mit DC-Prüfstrom nur bei
einem Akku-Ladezustand ≥ 50 % durch.
88 | 168
14.6.3 PRÜFEN VON RCD-SCHUTZSCHAL-
TERN, DIE FÜR PULSIERENDE
GLEICHFEHLERSTRÖME GEEIGNET
SIND
Messfunktion wählen
RCD I
N
Allgemein
Hierzu können die RCD-Schutzschalter mit positiven oder
negativen Halbwellen geprüft werden. Die Auslösung erfolgt
normgerecht mit 1,4-fachem Nennstrom.
Parameter einstellen
Positive oder negative Halbwelle:
Wellenform
negative Halbwelle
positive Halbwelle
positiver Gleichstrom
negativer Gleichstrom
Hinweis
Akkubetrieb: Falsche Messergebnisse bei niedri-
gem Akkustand!
Führen Sie die Messung mit DC-Prüfstrom nur bei
einem Akku-Ladezustand ≥ 50 % durch.
Prüfung mit und ohne „Nichtauslöseprüfung":
50 % I
N
x-facher Auslösestrom
* Nicht-Auslöseprüfung
mit 50 % I
N
Nicht-Auslöseprüfung:
Falls der RCD beim 1 s dauernden Nicht-
auslösetest mit 50 % I
N
der eigentlichen Auslöseprüfung auslöst,
erscheint das nebenstehende Popup.
PROFITEST PRIME / PROFITEST PRIME AC
*
zu früh, d. h. vor
