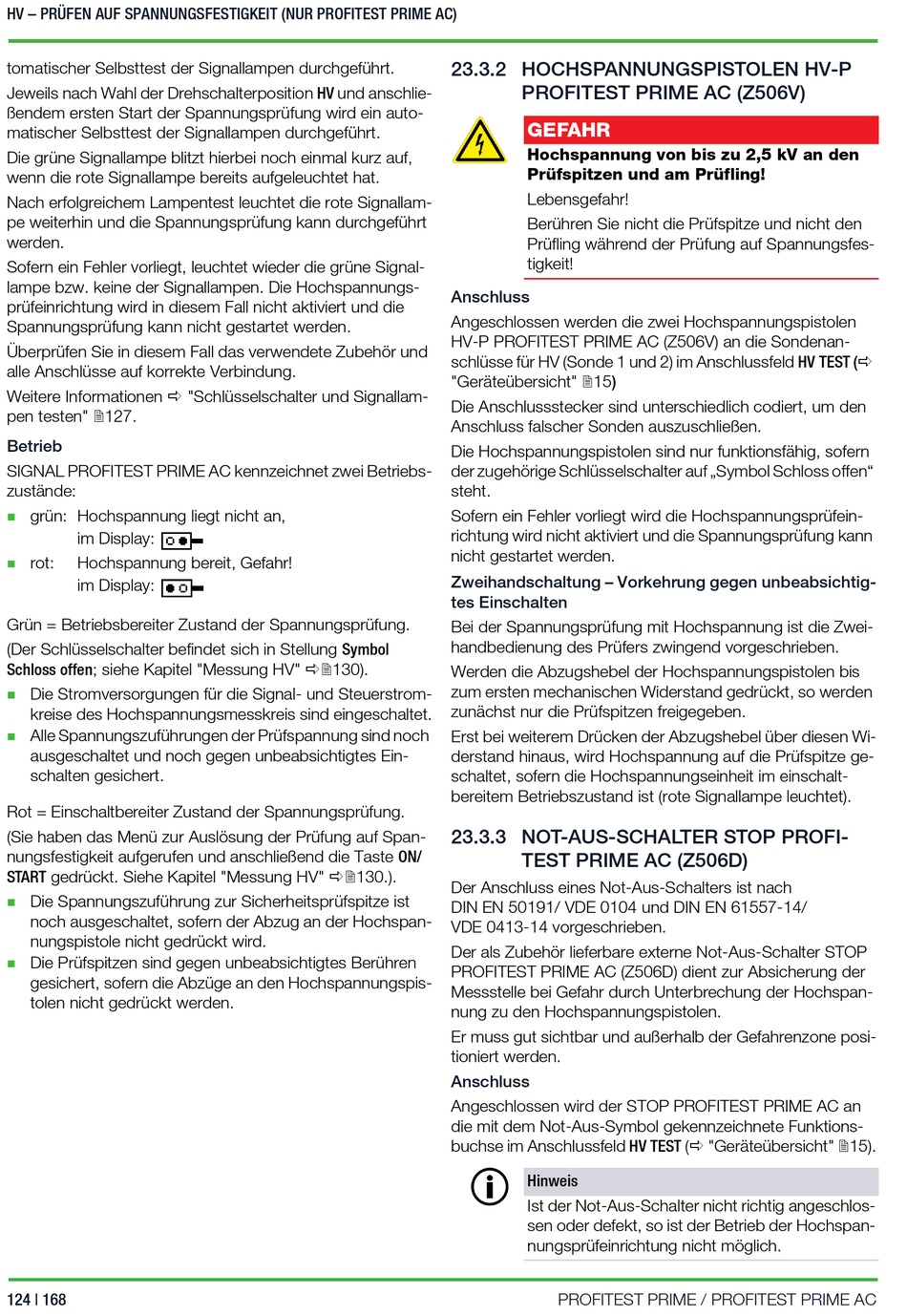

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 124

HV – PRÜFEN AUF SPANNUNGSFESTIGKEIT (NUR PROFITEST PRIME AC)
tomatischer Selbsttest der Signallampen durchgeführt.
Jeweils nach Wahl der Drehschalterposition HV und anschlie-
ßendem ersten Start der Spannungsprüfung wird ein auto-
matischer Selbsttest der Signallampen durchgeführt.
Die grüne Signallampe blitzt hierbei noch einmal kurz auf,
wenn die rote Signallampe bereits aufgeleuchtet hat.
Nach erfolgreichem Lampentest leuchtet die rote Signallam-
pe weiterhin und die Spannungsprüfung kann durchgeführt
werden.
Sofern ein Fehler vorliegt, leuchtet wieder die grüne Signal-
lampe bzw. keine der Signallampen. Die Hochspannungs-
prüfeinrichtung wird in diesem Fall nicht aktiviert und die
Spannungsprüfung kann nicht gestartet werden.
Überprüfen Sie in diesem Fall das verwendete Zubehör und
alle Anschlüsse auf korrekte Verbindung.
Weitere Informationen  "Schlüsselschalter und Signallam-
pen testen" 127.
Betrieb
SIGNAL PROFITEST PRIME AC kennzeichnet zwei Betriebs-
zustände:
grün: Hochspannung liegt nicht an,

im Display:
rot: Hochspannung bereit, Gefahr!

im Display:
Grün = Betriebsbereiter Zustand der Spannungsprüfung.
(Der Schlüsselschalter befindet sich in Stellung Symbol
Schloss offen; siehe Kapitel "Messung HV" 130).
Die Stromversorgungen für die Signal- und Steuerstrom-

kreise des Hochspannungsmesskreis sind eingeschaltet.
Alle Spannungszuführungen der Prüfspannung sind noch

ausgeschaltet und noch gegen unbeabsichtigtes Ein-
schalten gesichert.
Rot = Einschaltbereiter Zustand der Spannungsprüfung.
(Sie haben das Menü zur Auslösung der Prüfung auf Span-
nungsfestigkeit aufgerufen und anschließend die Taste ON/
START gedrückt. Siehe Kapitel "Messung HV" 130.).
Die Spannungszuführung zur Sicherheitsprüfspitze ist

noch ausgeschaltet, sofern der Abzug an der Hochspan-
nungspistole nicht gedrückt wird.
Die Prüfspitzen sind gegen unbeabsichtigtes Berühren

gesichert, sofern die Abzüge an den Hochspannungspis-
tolen nicht gedrückt werden.
124 | 168
23.3.2 HOCHSPANNUNGSPISTOLEN HV-P
PROFITEST PRIME AC (Z506V)
GEFAHR
Hochspannung von bis zu 2,5 kV an den
Prüfspitzen und am Prüfling!
Lebensgefahr!
Berühren Sie nicht die Prüfspitze und nicht den
Prüfling während der Prüfung auf Spannungsfes-
tigkeit!
Anschluss
Angeschlossen werden die zwei Hochspannungspistolen
HV-P PROFITEST PRIME AC (Z506V) an die Sondenan-
schlüsse für HV (Sonde 1 und 2) im Anschlussfeld HV TEST (
"Geräteübersicht" 15)
Die Anschlussstecker sind unterschiedlich codiert, um den
Anschluss falscher Sonden auszuschließen.
Die Hochspannungspistolen sind nur funktionsfähig, sofern
der zugehörige Schlüsselschalter auf „Symbol Schloss offen"
steht.
Sofern ein Fehler vorliegt wird die Hochspannungsprüfein-
richtung wird nicht aktiviert und die Spannungsprüfung kann
nicht gestartet werden.
Zweihandschaltung – Vorkehrung gegen unbeabsichtig-
tes Einschalten
Bei der Spannungsprüfung mit Hochspannung ist die Zwei-
handbedienung des Prüfers zwingend vorgeschrieben.
Werden die Abzugshebel der Hochspannungspistolen bis
zum ersten mechanischen Widerstand gedrückt, so werden
zunächst nur die Prüfspitzen freigegeben.
Erst bei weiterem Drücken der Abzugshebel über diesen Wi-
derstand hinaus, wird Hochspannung auf die Prüfspitze ge-
schaltet, sofern die Hochspannungseinheit im einschalt-
bereitem Betriebszustand ist (rote Signallampe leuchtet).
23.3.3 NOT-AUS-SCHALTER STOP PROFI-
TEST PRIME AC (Z506D)
Der Anschluss eines Not-Aus-Schalters ist nach
DIN EN 50191/ VDE 0104 und DIN EN 61557-14/
VDE 0413-14 vorgeschrieben.
Der als Zubehör lieferbare externe Not-Aus-Schalter STOP
PROFITEST PRIME AC (Z506D) dient zur Absicherung der
Messstelle bei Gefahr durch Unterbrechung der Hochspan-
nung zu den Hochspannungspistolen.
Er muss gut sichtbar und außerhalb der Gefahrenzone posi-
tioniert werden.
Anschluss
Angeschlossen wird der STOP PROFITEST PRIME AC an
die mit dem Not-Aus-Symbol gekennzeichnete Funktions-
buchse im Anschlussfeld HV TEST ( "Geräteübersicht" 15).
Hinweis
Ist der Not-Aus-Schalter nicht richtig angeschlos-
sen oder defekt, so ist der Betrieb der Hochspan-
nungsprüfeinrichtung nicht möglich.
PROFITEST PRIME / PROFITEST PRIME AC
