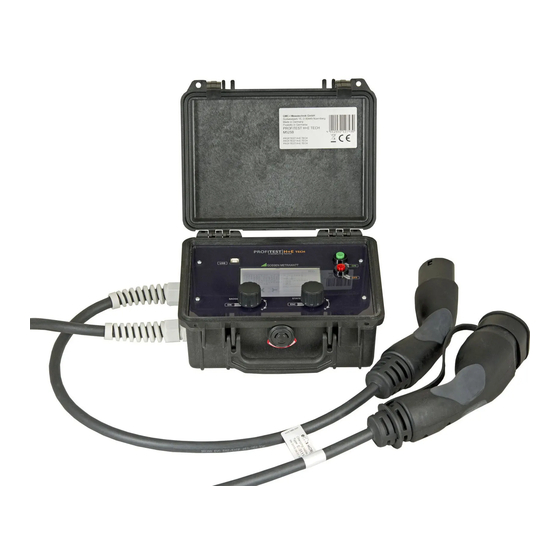

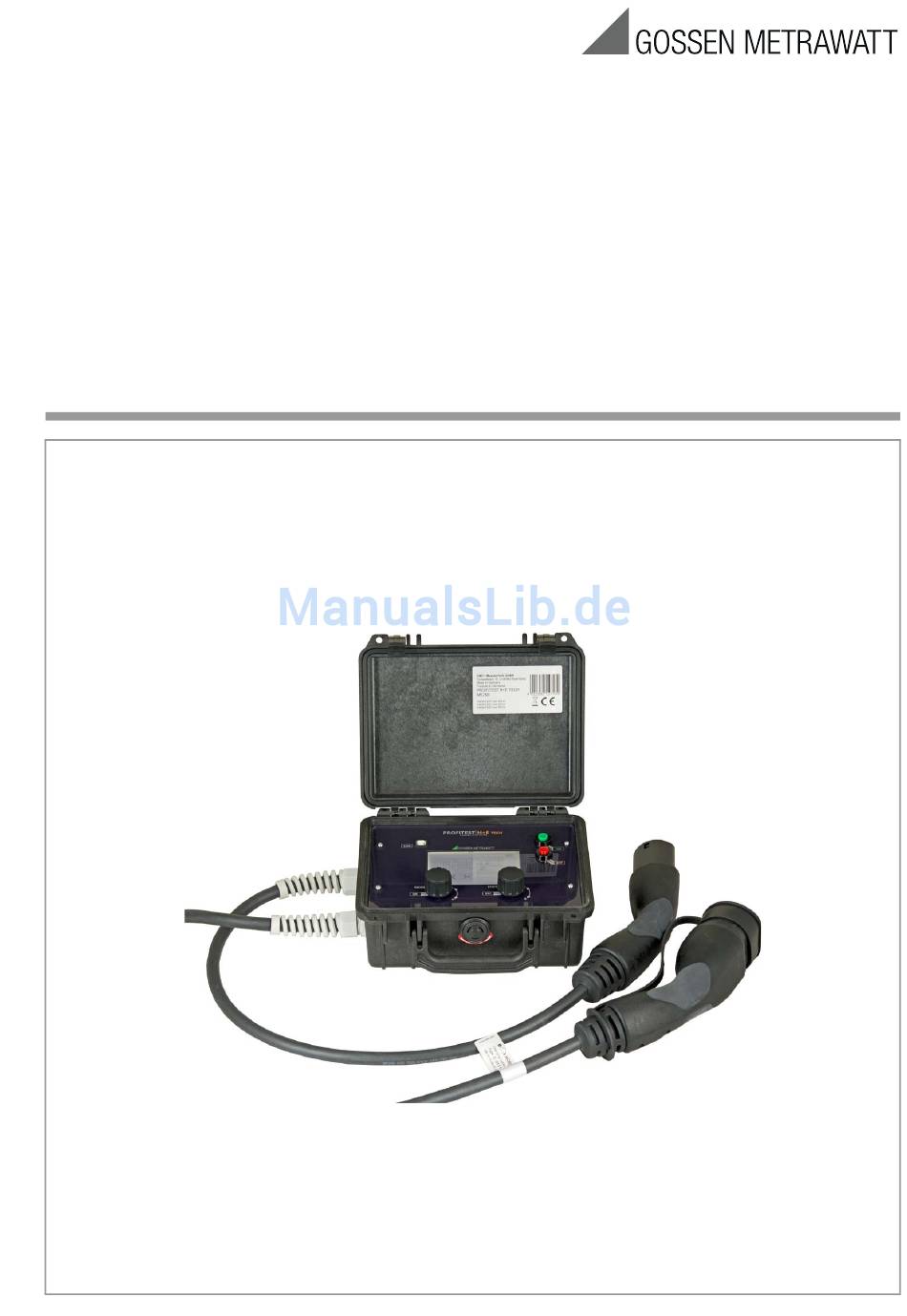

- Seite 1 Bedienungsanleitung PROFITEST H+E TECH Diagnosegerät für E-Ladestationen 3-349-878-01 (Anschlussbuchse und Stecker Typ 2) 1/3.16...
- Seite 2 Öffnen des Gerätes / Reparatur Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewähr- leistet ist und die Garantie erhalten bleibt. Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden. Falls feststellbar ist, dass das Gerät durch unautorisiertes Perso- nal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung PROFITEST H+E TECH Inhalt Allgemeine Hinweise ..........................1 Symbolerklärung ..........................1 Grundlegende Sicherheitshinweise ..................... 2 Produktübersicht ..........................3 Inbetriebnahme ........................... 9 Diagnose von Ladepunkt und Fahrzeug mit Hilfe des Inlinetesters ..........10 Sprachauswahl ........................... 12 Fehler ..............................13 Wartung ............................. 13 Technische Daten .......................... -
Seite 4: Grundlegende Sicherheitshinweise
Elektrofahrzeuge mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt. Eine Verwendung zu anderen Zwecken ist nicht zulässig. Zielgruppe Nur qualifizierte und geschulte Elektrofachkräfte dürfen den Inlinetester PROFITEST H+E TECH einsetzen. Qualifizierte und geschulte Elektrofachkräfte erfüllen folgende Anforderungen: Kenntnis der allgemeinen und speziellen Sicherheits- und Unfallverhütungsvorschriften, ... -
Seite 5: Produktübersicht
Bedienungsanleitung PROFITEST H+E TECH Produktübersicht Lieferumfang Inlinetester PROFITEST H+E TECH 2 x 9 V Blockbatterie 12 V Netzteil Bedienungsanleitung Aufbau des Gerätes Erklärung Schutzdeckel Anschluss Netzteil (12 V, 1A) Batteriefach für zwei 9 V Blockbatterien ... - Seite 6 Bedienungsanleitung PROFITEST H+E TECH Aufbau der Bedieneinheit Erklärung 1. Modus-Drehschalter und OK-Taste 2. Zustands-Drehschalter und Escape-Taste 3. AUS-Taste 4. EIN-Taste (zum Einschalten muss die Taste für einige Sekunden gedrückt werden) 5. Display 6. USB-Anschluss Seite 4...
- Seite 7 Bedienungsanleitung PROFITEST H+E TECH Aufbau der Displayanzeigen Die Displayanzeige ist in verschiedene Blöcke aufgeteilt: Fahrzeugzustände Kabelzustände Fehlerzustände Seite 5...
- Seite 8 Bedienungsanleitung PROFITEST H+E TECH Auswertung PWM-Signal Phasen und Drehfeld Batteriezustand Seite 6...
- Seite 9 Bedienungsanleitung PROFITEST H+E TECH Displayanzeigen Folgende Symbole mit den entsprechenden Bedeutungen können im Display angezeigt werden: Fahrzeugzustände Kein Fahrzeug vorhanden Fahrzeug vorhanden Fahrzeug nicht bereit Fahrzeug bereit zum laden Lüftung nicht erforderlich Lüftung erforderlich Kabelzustände Kein Kabel 13 A Kabel...
- Seite 10 Bedienungsanleitung PROFITEST H+E TECH Phasen und Drehfeld Phase L1 eingeschaltet Phase L2 eingeschaltet Phase L3 eingeschaltet Drehfeld rechtsdrehend Drehfeld linksdrehend Batteriezustand Batterie voll Batterie leer Seite 8...
-
Seite 11: Inbetriebnahme
Bedienungsanleitung PROFITEST H+E TECH Inbetriebnahme Allgemeines Warnung! Gefahr! Vor der Inbetriebnahme sollte der ordnungsgemäße Zustand des Gerätes überprüft werden. Das Gerät darf ausschließlich von geschultem Fachpersonal eingesetzt werden. Einlegen der Batterien Das Gerät kann mit zwei 9 V Blockbatterien oder Akkus betrieben werden. Zum Einlegen der Batterien werden die beiden Batteriefächer (3) auf der rechten Seite des Gerätes geöffnet. -
Seite 12: Diagnose Von Ladepunkt Und Fahrzeug Mit Hilfe Des Inlinetesters
2), die mit dem Fahrzeug verbunden wird. Diagnose von Ladepunkt und Fahrzeug mit Hilfe des Inlinetesters Mit Hilfe des Inlinetesters PROFITEST H+E TECH können Ladepunkte gemäß IEC 61851 in Verbindung mit einem Elektrofahrzeug überprüft werden. Dazu stellt das Gerät folgende Funktionen zur Verfügung: Anzeige des Fahrzeugzustandes (CP) Gemäß... - Seite 13 Bedienungsanleitung PROFITEST H+E TECH Auswertung des PWM Signals Die Auswertung des PWM-Signals gibt Aufschluss über die Funktion der PWM Kommunikation zwischen Fahrzeug und Ladepunkt. Nur bei fehlerfreier Kommunikation kann ein korrekter Ladevorgang zustande kommen. Zur Diagnose werden folgende Daten des PWM-Signals angezeigt...
-
Seite 14: Sprachauswahl
Bedienungsanleitung PROFITEST H+E TECH Phasen und Drehfeld Die Symbole für die Phasen (siehe Seite 7) zeigen an, ob die Phasen L1, L2 und L3 geschaltet sind, oder nicht. Bei durchgeschalteter Phase erscheint das jeweilige Symbol. Sobald alle 3 Phasen geschaltet sind, wird zusätzlich die Drehrichtung der Drehfeldes (rechts- oder linksdrehend) angezeigt. -
Seite 15: Fehler
Bedienungsanleitung PROFITEST H+E TECH Fehler Fehler Ursache Maßnahme Gerät schaltet sich beim EIN-TASTE nicht lange genug EIN-TASTE solange drücken, bis Einschalten wieder ab gedrückt das Gerät eingeschaltet bleibt Gerät zeigt beim Drücken der Keine Batterien eingelegt oder Neue Batterien einlegen oder... -
Seite 16: Anhang: Praxisinformationen Zur Prüfung Von Ladepunkten
Bedienungsanleitung PROFITEST H+E TECH Anhang: Praxisinformationen zur Prüfung von Ladepunkten Typ II Stecker für Mode 3 Laden Quelle: Mennekes Widerstandscodierung für Ladekabel Tabelle B.3 – Widerstandskodierung für Fahrzeugkupplung und Stecker Strombelastbarkeit der Ladeleitungsgarnitur Widerstandsnennwert von Rc Toleranz 3% 1,5 k 0,5 W... -
Seite 17: Typische Pilot-Schaltung Für Mode 3 Laden
Bedienungsanleitung PROFITEST H+E TECH Typische Pilot-Schaltung für Mode 3 Laden Quelle: IEC 61851 Typische Pilot-Schaltung für Mode 3 Laden Tabelle A.2 – Nennwerte und Parameter des Pilotstromkreises bei Elektrofahrzeugen (Bezug auf Bilder A.1 und A.2) Parameter Symbol Nennwert Einheit 2,74 k ( 3%) ... -
Seite 18: Systemzustände - Pwm Spannung
Bedienungsanleitung PROFITEST H+E TECH Systemzustände – PWM Spannung Tabelle A.3 - Pilotfunktionen Fahrzeug- Fahrzeug Laden zustand angeschlossen möglich nein offen nein 12 V = 0 V offen nein R2 ermittelt R3 = 1,3 k3% Belüftung des Lade-bereichs Fahrzeug nicht gefordert ... -
Seite 19: Zustand A: Kein Fahrzeug Vorhanden
Bedienungsanleitung PROFITEST H+E TECH Systemzustände – PWM Spannung Zustand A Zustand B Zustand C Zustand D Zustand X Zustand A: kein Fahrzeug vorhanden Zustand B: Fahrzeug verbunden, Fahrzeug nicht bereit zum Laden Zustand C: Fahrzeug bereit zum Laden ohne Lüften Zustand D: Fahrzeug bereit zum Laden mit Lüften... -
Seite 20: Diagnosegerät Zur Prüfung Von Ladepunkten
Bedienungsanleitung PROFITEST H+E TECH Systemzustände – Tastverhältnis (Duty Cycle) Diagnosegerät zur Prüfung von Ladepunkten Fahrzeugsimulation Ein Ladepunkt ist mehr als eine einfache Steckdose und funktioniert nur, wenn ein Fahrzeug erkannt wird Das Diagnosegerät kann ein solches Fahrzeug simulieren Diagnose ... -
Seite 21: Ablauf Der Diagnose Eines Ladepunktes
Bedienungsanleitung PROFITEST H+E TECH Ablauf der Diagnose eines Ladepunktes Zwischen den Zuständen umschalten Parameter und Abschaltzeiten prüfen Zwischen den Kabeln umschalten Parameter prüfen Fehler auslösen Verhalten des Systems prüfen Fehlerdiagnose: Fehler: L1, L2, L3 nicht... - Seite 22 Bedienungsanleitung PROFITEST H+E TECH Fehlerdiagnose: Fehler: L2 nicht angeschlossen oder Sicherung L2 defekt Fehlerdiagnose: Fehler: Kein PWM-Signal Signalerzeugung oder Kabelverbindung fehlerhaft Seite 20...
- Seite 23 Bedienungsanleitung PROFITEST H+E TECH Fehlerdiagnose: Fehler: Falsche Werte für Tastverhältnis und Ladestrom Kabelerkennung fehlerhaft Fehlerdiagnose: Fehler: Unsinnige Werte für PWM, Spannung und Frequenz Signalerzeugung defekt oder CP und PP Anschlussbelegung vertauscht Seite 21...
