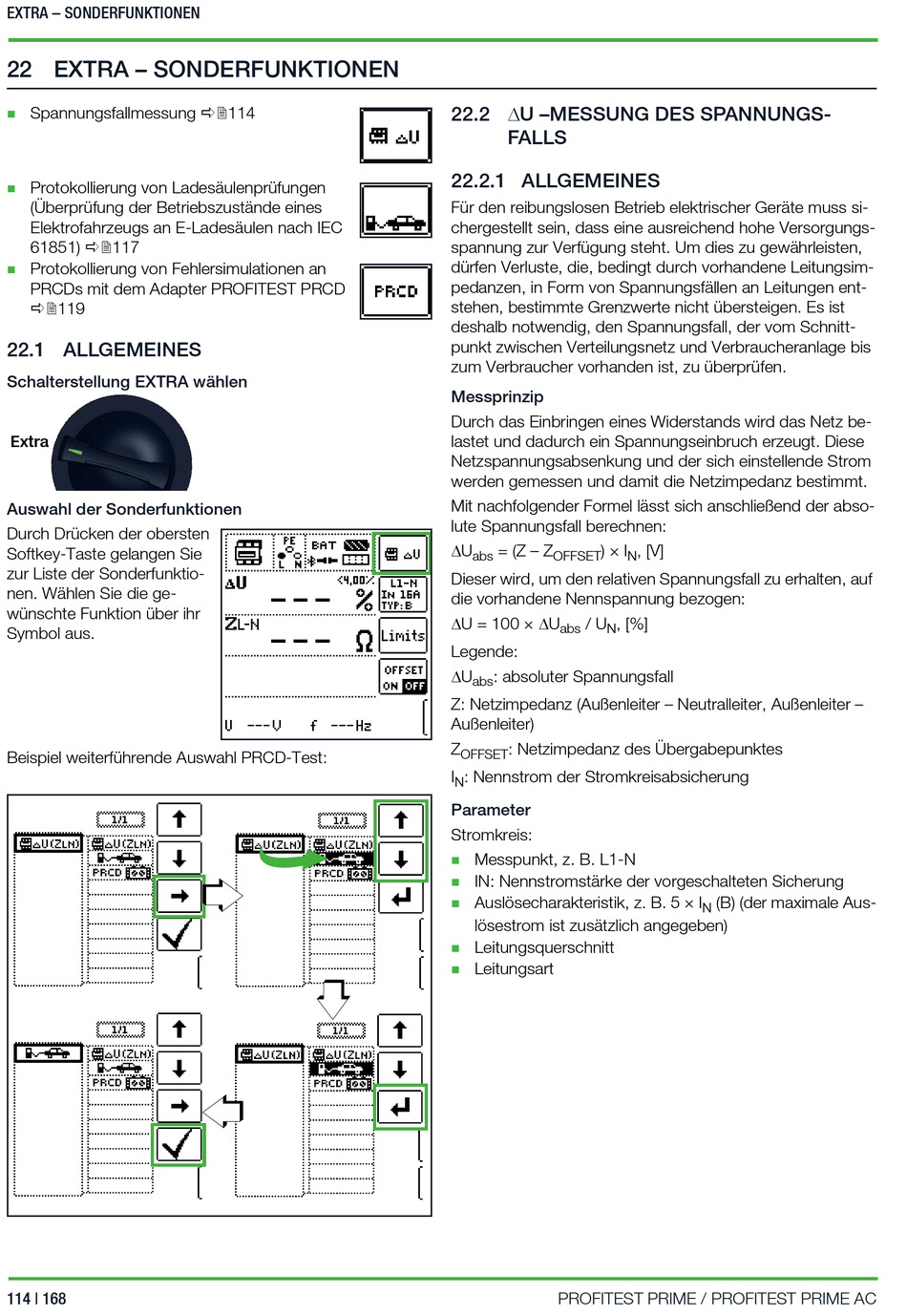

EXTRA – SONDERFUNKTIONEN
22 EXTRA – SONDERFUNKTIONEN
Spannungsfallmessung 114

Protokollierung von Ladesäulenprüfungen

(Überprüfung der Betriebszustände eines
Elektrofahrzeugs an E-Ladesäulen nach IEC
61851) 117
Protokollierung von Fehlersimulationen an

PRCDs mit dem Adapter PROFITEST PRCD
119
22.1 ALLGEMEINES
Schalterstellung EXTRA wählen
Extra
Auswahl der Sonderfunktionen
Durch Drücken der obersten
Softkey-Taste gelangen Sie
zur Liste der Sonderfunktio-
nen. Wählen Sie die ge-
wünschte Funktion über ihr
Symbol aus.
Beispiel weiterführende Auswahl PRCD-Test:
114 | 168
22.2 U –MESSUNG DES SPANNUNGS-
FALLS
22.2.1 ALLGEMEINES
Für den reibungslosen Betrieb elektrischer Geräte muss si-
chergestellt sein, dass eine ausreichend hohe Versorgungs-
spannung zur Verfügung steht. Um dies zu gewährleisten,
dürfen Verluste, die, bedingt durch vorhandene Leitungsim-
pedanzen, in Form von Spannungsfällen an Leitungen ent-
stehen, bestimmte Grenzwerte nicht übersteigen. Es ist
deshalb notwendig, den Spannungsfall, der vom Schnitt-
punkt zwischen Verteilungsnetz und Verbraucheranlage bis
zum Verbraucher vorhanden ist, zu überprüfen.
Messprinzip
Durch das Einbringen eines Widerstands wird das Netz be-
lastet und dadurch ein Spannungseinbruch erzeugt. Diese
Netzspannungsabsenkung und der sich einstellende Strom
werden gemessen und damit die Netzimpedanz bestimmt.
Mit nachfolgender Formel lässt sich anschließend der abso-
lute Spannungsfall berechnen:
U
= (Z – Z ) × I
abs OFFSET
Dieser wird, um den relativen Spannungsfall zu erhalten, auf
die vorhandene Nennspannung bezogen:
U = 100 × U
/ U , [%]
abs N
Legende:
U : absoluter Spannungsfall
abs
Z: Netzimpedanz (Außenleiter – Neutralleiter, Außenleiter –
Außenleiter)
Z : Netzimpedanz des Übergabepunktes
OFFSET
I : Nennstrom der Stromkreisabsicherung
N
Parameter
Stromkreis:
Messpunkt, z. B. L1-N

IN: Nennstromstärke der vorgeschalteten Sicherung

Auslösecharakteristik, z. B. 5 × I

lösestrom ist zusätzlich angegeben)
Leitungsquerschnitt

Leitungsart

PROFITEST PRIME / PROFITEST PRIME AC
, [V]
N
(B) (der maximale Aus-
N
