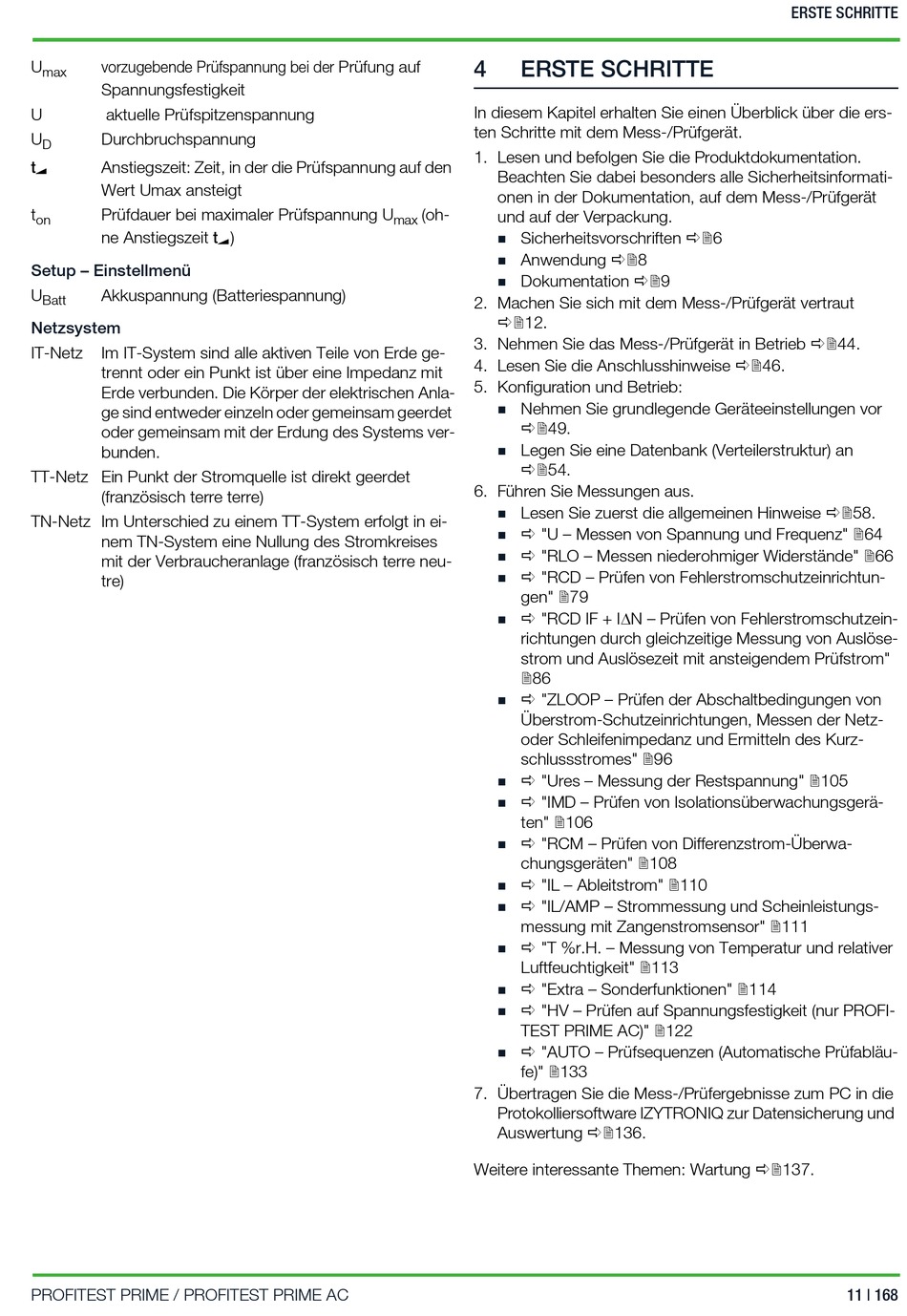

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 11

U vorzugebende Prüfspannung bei der Prüfung auf
max
Spannungsfestigkeit
U aktuelle Prüfspitzenspannung
U Durchbruchspannung
D
t Anstiegszeit: Zeit, in der die Prüfspannung auf den
Wert Umax ansteigt
t Prüfdauer bei maximaler Prüfspannung U
on
ne Anstiegszeit t )
Setup – Einstellmenü
U Akkuspannung (Batteriespannung)
Batt
Netzsystem
IT-Netz Im IT-System sind alle aktiven Teile von Erde ge-
trennt oder ein Punkt ist über eine Impedanz mit
Erde verbunden. Die Körper der elektrischen Anla-
ge sind entweder einzeln oder gemeinsam geerdet
oder gemeinsam mit der Erdung des Systems ver-
bunden.
TT-Netz Ein Punkt der Stromquelle ist direkt geerdet
(französisch terre terre)
TN-Netz Im Unterschied zu einem TT-System erfolgt in ei-
nem TN-System eine Nullung des Stromkreises
mit der Verbraucheranlage (französisch terre neu-
tre)
PROFITEST PRIME / PROFITEST PRIME AC
4 ERSTE SCHRITTE
In diesem Kapitel erhalten Sie einen Überblick über die ers-
ten Schritte mit dem Mess-/Prüfgerät.
1. Lesen und befolgen Sie die Produktdokumentation.
Beachten Sie dabei besonders alle Sicherheitsinformati-
onen in der Dokumentation, auf dem Mess-/Prüfgerät
(oh-
und auf der Verpackung.
max
Sicherheitsvorschriften 6

Anwendung 8

Dokumentation 9

2. Machen Sie sich mit dem Mess-/Prüfgerät vertraut
12.
3. Nehmen Sie das Mess-/Prüfgerät in Betrieb 44.
4. Lesen Sie die Anschlusshinweise 46.
5. Konfiguration und Betrieb:
Nehmen Sie grundlegende Geräteeinstellungen vor

49.
Legen Sie eine Datenbank (Verteilerstruktur) an

54.
6. Führen Sie Messungen aus.
Lesen Sie zuerst die allgemeinen Hinweise 58.

 "U – Messen von Spannung und Frequenz" 64

 "RLO – Messen niederohmiger Widerstände" 66

 "RCD – Prüfen von Fehlerstromschutzeinrichtun-

gen" 79
 "RCD IF + IN – Prüfen von Fehlerstromschutzein-

richtungen durch gleichzeitige Messung von Auslöse-
strom und Auslösezeit mit ansteigendem Prüfstrom"
86
 "ZLOOP – Prüfen der Abschaltbedingungen von

Überstrom-Schutzeinrichtungen, Messen der Netz-
oder Schleifenimpedanz und Ermitteln des Kurz-
schlussstromes" 96
 "Ures – Messung der Restspannung" 105

 "IMD – Prüfen von Isolationsüberwachungsgerä-

ten" 106
 "RCM – Prüfen von Differenzstrom-Überwa-

chungsgeräten" 108
 "IL – Ableitstrom" 110

 "IL/AMP – Strommessung und Scheinleistungs-

messung mit Zangenstromsensor" 111
 "T %r.H. – Messung von Temperatur und relativer

Luftfeuchtigkeit" 113
 "Extra – Sonderfunktionen" 114

 "HV – Prüfen auf Spannungsfestigkeit (nur PROFI-

TEST PRIME AC)" 122
 "AUTO – Prüfsequenzen (Automatische Prüfabläu-

fe)" 133
7. Übertragen Sie die Mess-/Prüfergebnisse zum PC in die
Protokolliersoftware IZYTRONIQ zur Datensicherung und
Auswertung 136.
Weitere interessante Themen: Wartung 137.
