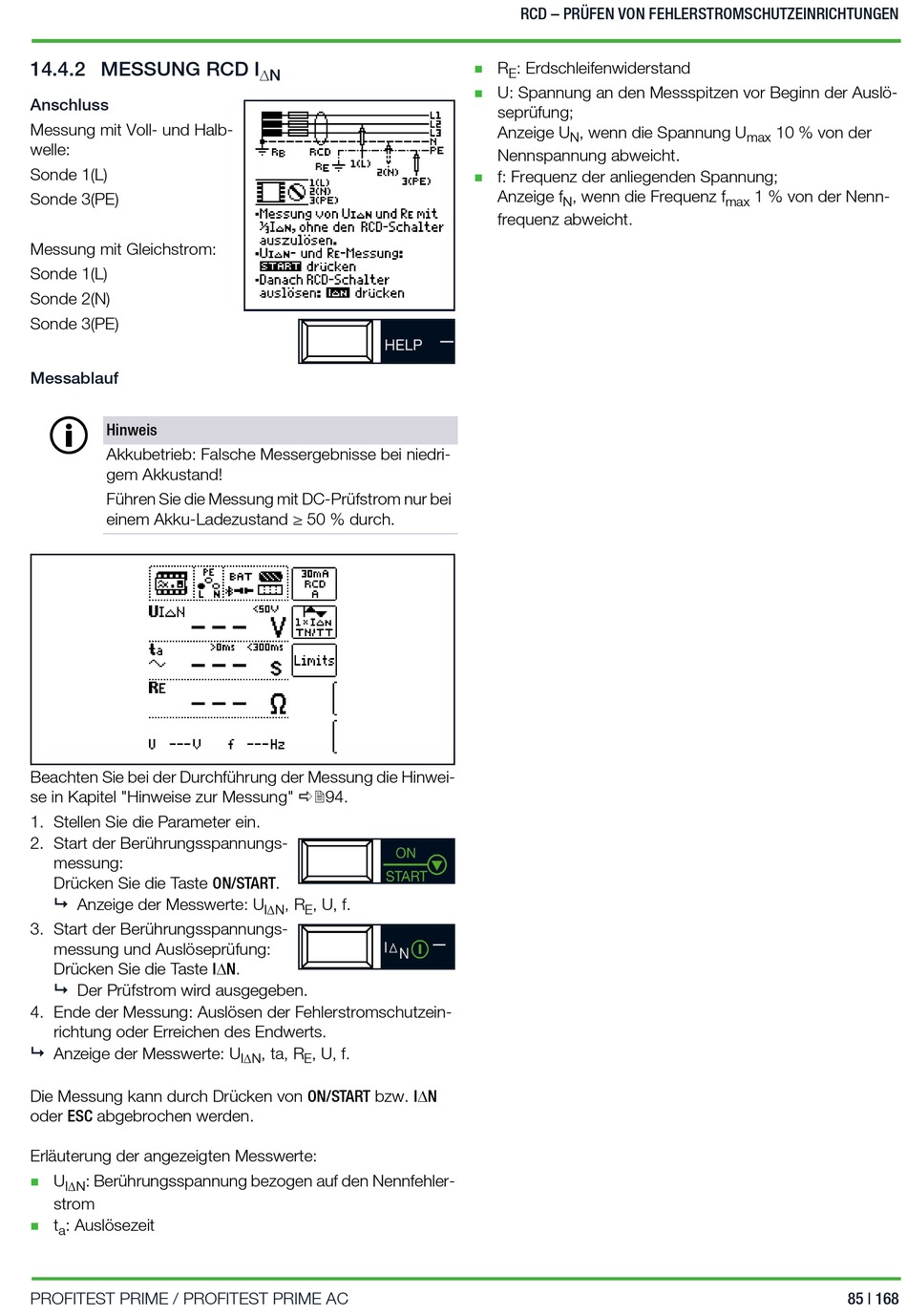

14.4.2 MESSUNG RCD I
Anschluss
Messung mit Voll- und Halb-
welle:
Sonde 1(L)
Sonde 3(PE)
Messung mit Gleichstrom:
Sonde 1(L)
Sonde 2(N)
Sonde 3(PE)
Messablauf
Hinweis
Akkubetrieb: Falsche Messergebnisse bei niedri-
gem Akkustand!
Führen Sie die Messung mit DC-Prüfstrom nur bei
einem Akku-Ladezustand ≥ 50 % durch.
Beachten Sie bei der Durchführung der Messung die Hinwei-
se in Kapitel "Hinweise zur Messung" 94.
1. Stellen Sie die Parameter ein.
2. Start der Berührungsspannungs-
messung:
Drücken Sie die Taste ON/START.
 Anzeige der Messwerte: U
3. Start der Berührungsspannungs-
messung und Auslöseprüfung:
Drücken Sie die Taste IN.
 Der Prüfstrom wird ausgegeben.
4. Ende der Messung: Auslösen der Fehlerstromschutzein-
richtung oder Erreichen des Endwerts.
Anzeige der Messwerte: U

Die Messung kann durch Drücken von ON/START bzw. IN
oder ESC abgebrochen werden.
Erläuterung der angezeigten Messwerte:
U : Berührungsspannung bezogen auf den Nennfehler-

IN
strom
t : Auslösezeit

a
PROFITEST PRIME / PROFITEST PRIME AC
N
, R , U, f.
IN E
, ta, R , U, f.
IN E
RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
R : Erdschleifenwiderstand

E
U: Spannung an den Messspitzen vor Beginn der Auslö-

seprüfung;
Anzeige U , wenn die Spannung U
N
Nennspannung abweicht.
f: Frequenz der anliegenden Spannung;

Anzeige f , wenn die Frequenz f
N
frequenz abweicht.
10 % von der
max
1 % von der Nenn-
max
