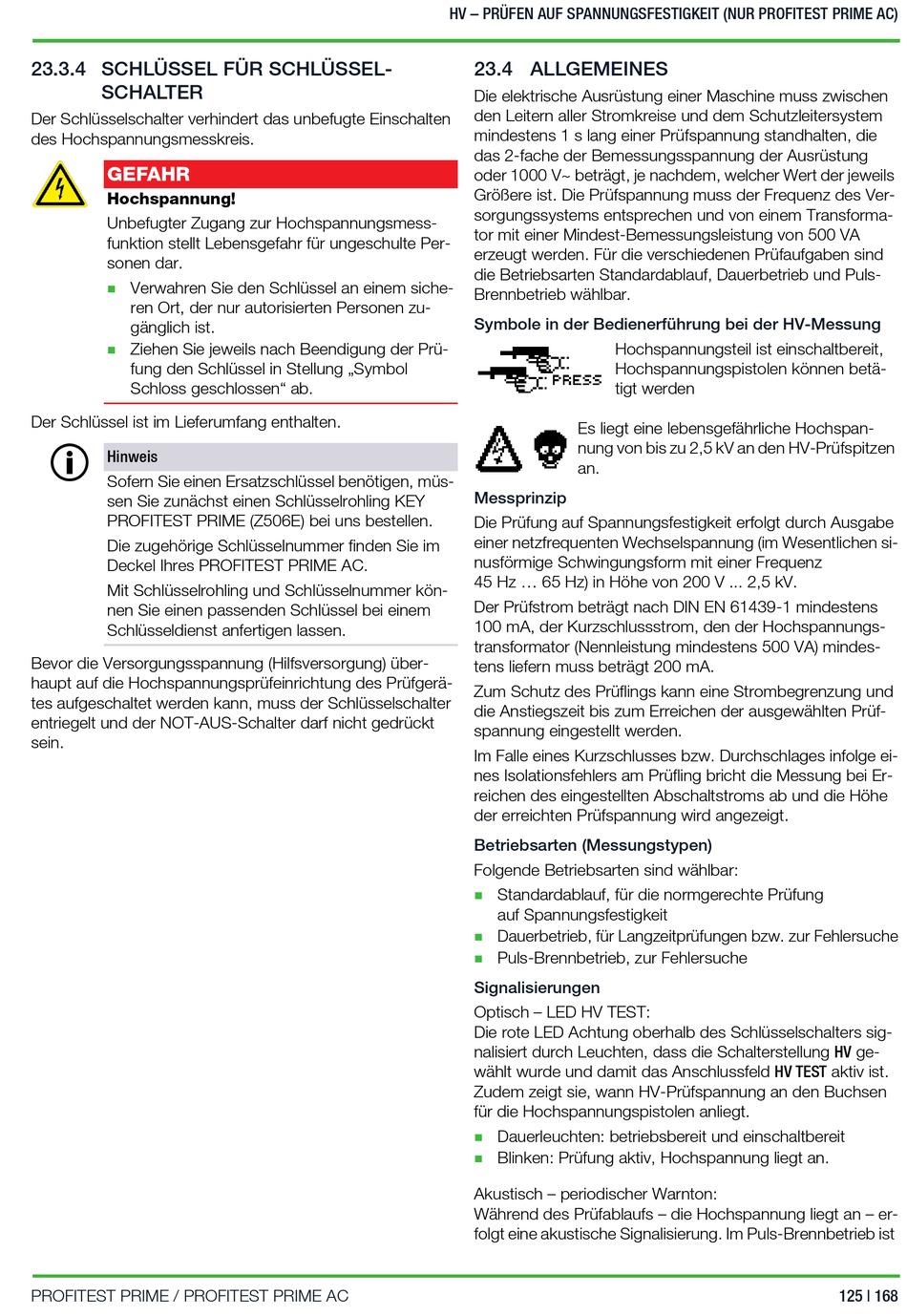

23.3.4 SCHLÜSSEL FÜR SCHLÜSSEL-
SCHALTER
Der Schlüsselschalter verhindert das unbefugte Einschalten
des Hochspannungsmesskreis.
GEFAHR
Hochspannung!
Unbefugter Zugang zur Hochspannungsmess-
funktion stellt Lebensgefahr für ungeschulte Per-
sonen dar.
Verwahren Sie den Schlüssel an einem siche-

ren Ort, der nur autorisierten Personen zu-
gänglich ist.
Ziehen Sie jeweils nach Beendigung der Prü-

fung den Schlüssel in Stellung „Symbol
Schloss geschlossen" ab.
Der Schlüssel ist im Lieferumfang enthalten.
Hinweis
Sofern Sie einen Ersatzschlüssel benötigen, müs-
sen Sie zunächst einen Schlüsselrohling KEY
PROFITEST PRIME (Z506E) bei uns bestellen.
Die zugehörige Schlüsselnummer finden Sie im
Deckel Ihres PROFITEST PRIME AC.
Mit Schlüsselrohling und Schlüsselnummer kön-
nen Sie einen passenden Schlüssel bei einem
Schlüsseldienst anfertigen lassen.
Bevor die Versorgungsspannung (Hilfsversorgung) über-
haupt auf die Hochspannungsprüfeinrichtung des Prüfgerä-
tes aufgeschaltet werden kann, muss der Schlüsselschalter
entriegelt und der NOT-AUS-Schalter darf nicht gedrückt
sein.
PROFITEST PRIME / PROFITEST PRIME AC
HV – PRÜFEN AUF SPANNUNGSFESTIGKEIT (NUR PROFITEST PRIME AC)
23.4 ALLGEMEINES
Die elektrische Ausrüstung einer Maschine muss zwischen
den Leitern aller Stromkreise und dem Schutzleitersystem
mindestens 1 s lang einer Prüfspannung standhalten, die
das 2-fache der Bemessungsspannung der Ausrüstung
oder 1000 V~ beträgt, je nachdem, welcher Wert der jeweils
Größere ist. Die Prüfspannung muss der Frequenz des Ver-
sorgungssystems entsprechen und von einem Transforma-
tor mit einer Mindest-Bemessungsleistung von 500 VA
erzeugt werden. Für die verschiedenen Prüfaufgaben sind
die Betriebsarten Standardablauf, Dauerbetrieb und Puls-
Brennbetrieb wählbar.
Symbole in der Bedienerführung bei der HV-Messung
Hochspannungsteil ist einschaltbereit,
Hochspannungspistolen können betä-
tigt werden
Es liegt eine lebensgefährliche Hochspan-
nung von bis zu 2,5 kV an den HV-Prüfspitzen
an.
Messprinzip
Die Prüfung auf Spannungsfestigkeit erfolgt durch Ausgabe
einer netzfrequenten Wechselspannung (im Wesentlichen si-
nusförmige Schwingungsform mit einer Frequenz
45 Hz ... 65 Hz) in Höhe von 200 V ... 2,5 kV.
Der Prüfstrom beträgt nach DIN EN 61439-1 mindestens
100 mA, der Kurzschlussstrom, den der Hochspannungs-
transformator (Nennleistung mindestens 500 VA) mindes-
tens liefern muss beträgt 200 mA.
Zum Schutz des Prüflings kann eine Strombegrenzung und
die Anstiegszeit bis zum Erreichen der ausgewählten Prüf-
spannung eingestellt werden.
Im Falle eines Kurzschlusses bzw. Durchschlages infolge ei-
nes Isolationsfehlers am Prüfling bricht die Messung bei Er-
reichen des eingestellten Abschaltstroms ab und die Höhe
der erreichten Prüfspannung wird angezeigt.
Betriebsarten (Messungstypen)
Folgende Betriebsarten sind wählbar:
Standardablauf, für die normgerechte Prüfung

auf Spannungsfestigkeit
Dauerbetrieb, für Langzeitprüfungen bzw. zur Fehlersuche

Puls-Brennbetrieb, zur Fehlersuche

Signalisierungen
Optisch – LED HV TEST:
Die rote LED Achtung oberhalb des Schlüsselschalters sig-
nalisiert durch Leuchten, dass die Schalterstellung HV ge-
wählt wurde und damit das Anschlussfeld HV TEST aktiv ist.
Zudem zeigt sie, wann HV-Prüfspannung an den Buchsen
für die Hochspannungspistolen anliegt.
Dauerleuchten: betriebsbereit und einschaltbereit

Blinken: Prüfung aktiv, Hochspannung liegt an.

Akustisch – periodischer Warnton:
Während des Prüfablaufs – die Hochspannung liegt an – er-
folgt eine akustische Signalisierung. Im Puls-Brennbetrieb ist
