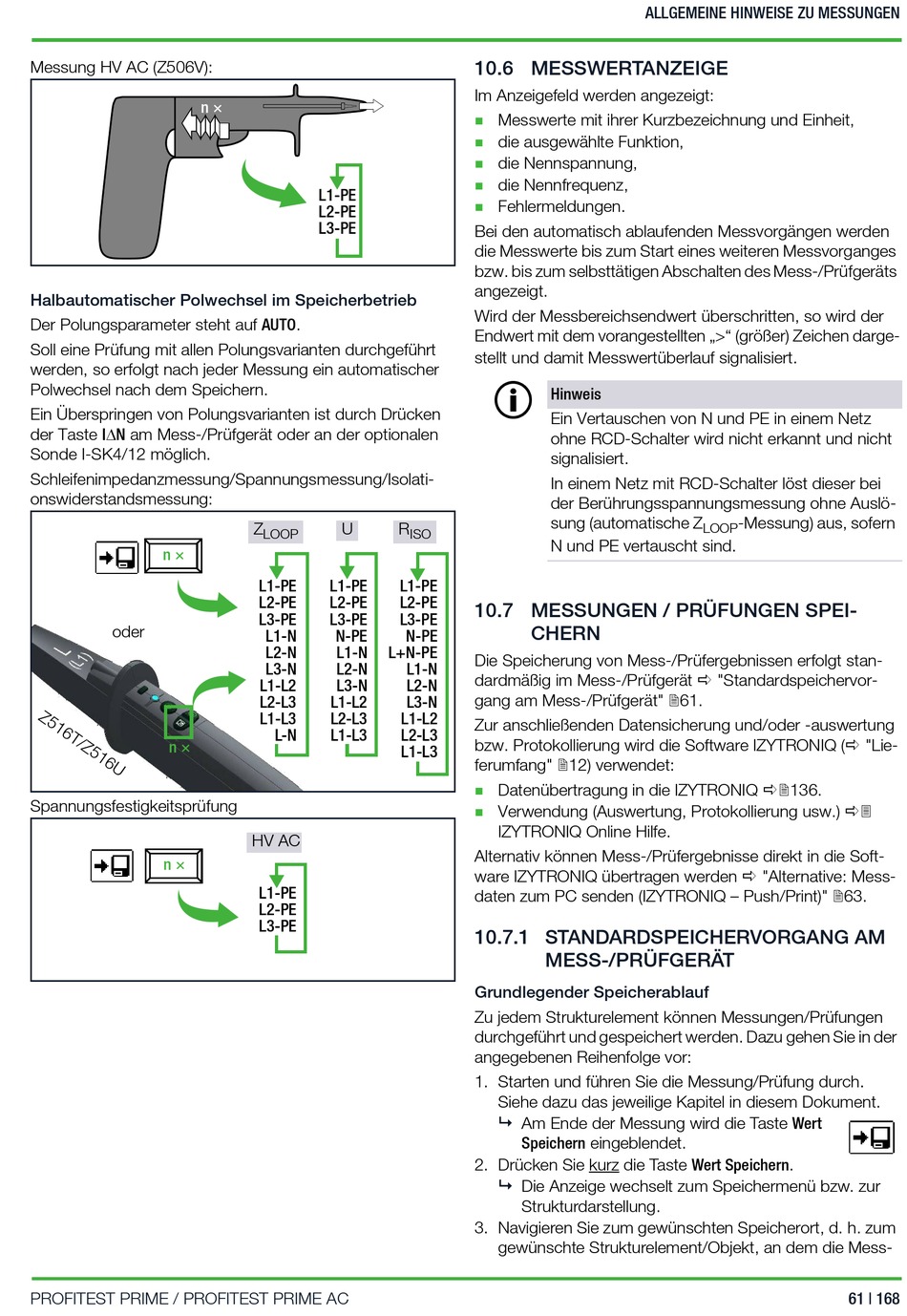

Messung HV AC (Z506V):
n ×
Halbautomatischer Polwechsel im Speicherbetrieb
Der Polungsparameter steht auf AUTO.
Soll eine Prüfung mit allen Polungsvarianten durchgeführt
werden, so erfolgt nach jeder Messung ein automatischer
Polwechsel nach dem Speichern.
Ein Überspringen von Polungsvarianten ist durch Drücken
der Taste IN am Mess-/Prüfgerät oder an der optionalen
Sonde I-SK4/12 möglich.
Schleifenimpedanzmessung/Spannungsmessung/Isolati-
onswiderstandsmessung:
n ×
oder
n ×
Spannungsfestigkeitsprüfung
n ×
PROFITEST PRIME / PROFITEST PRIME AC
L1-PE
L2-PE
L3-PE
Z U R
LOOP ISO
L1-PE L1-PE L1-PE
L2-PE L2-PE L2-PE
L3-PE L3-PE L3-PE
L1-N N-PE N-PE
L2-N L1-N L+N-PE
L3-N L2-N L1-N
L1-L2 L3-N L2-N
L2-L3 L1-L2 L3-N
L1-L3 L2-L3 L1-L2
L-N L1-L3 L2-L3
L1-L3
HV AC
L1-PE
L2-PE
L3-PE
ALLGEMEINE HINWEISE ZU MESSUNGEN
10.6 MESSWERTANZEIGE
Im Anzeigefeld werden angezeigt:
Messwerte mit ihrer Kurzbezeichnung und Einheit,

die ausgewählte Funktion,

die Nennspannung,

die Nennfrequenz,

Fehlermeldungen.

Bei den automatisch ablaufenden Messvorgängen werden
die Messwerte bis zum Start eines weiteren Messvorganges
bzw. bis zum selbsttätigen Abschalten des Mess-/Prüfgeräts
angezeigt.
Wird der Messbereichsendwert überschritten, so wird der
Endwert mit dem vorangestellten „>" (größer) Zeichen darge-
stellt und damit Messwertüberlauf signalisiert.
Hinweis
Ein Vertauschen von N und PE in einem Netz
ohne RCD-Schalter wird nicht erkannt und nicht
signalisiert.
In einem Netz mit RCD-Schalter löst dieser bei
der Berührungsspannungsmessung ohne Auslö-
sung (automatische Z
N und PE vertauscht sind.
10.7 MESSUNGEN / PRÜFUNGEN SPEI-
CHERN
Die Speicherung von Mess-/Prüfergebnissen erfolgt stan-
dardmäßig im Mess-/Prüfgerät  "Standardspeichervor-
gang am Mess-/Prüfgerät" 61.
Zur anschließenden Datensicherung und/oder -auswertung
bzw. Protokollierung wird die Software IZYTRONIQ ( "Lie-
ferumfang" 12) verwendet:
Datenübertragung in die IZYTRONIQ 136.

Verwendung (Auswertung, Protokollierung usw.) 

IZYTRONIQ Online Hilfe.
Alternativ können Mess-/Prüfergebnisse direkt in die Soft-
ware IZYTRONIQ übertragen werden  "Alternative: Mess-
daten zum PC senden (IZYTRONIQ – Push/Print)" 63.
10.7.1 STANDARDSPEICHERVORGANG AM
MESS-/PRÜFGERÄT
Grundlegender Speicherablauf
Zu jedem Strukturelement können Messungen/Prüfungen
durchgeführt und gespeichert werden. Dazu gehen Sie in der
angegebenen Reihenfolge vor:
1. Starten und führen Sie die Messung/Prüfung durch.
Siehe dazu das jeweilige Kapitel in diesem Dokument.
 Am Ende der Messung wird die Taste Wert
Speichern eingeblendet.
2. Drücken Sie kurz die Taste Wert Speichern.
 Die Anzeige wechselt zum Speichermenü bzw. zur
Strukturdarstellung.
3. Navigieren Sie zum gewünschten Speicherort, d. h. zum
gewünschte Strukturelement/Objekt, an dem die Mess-
-Messung) aus, sofern
LOOP
