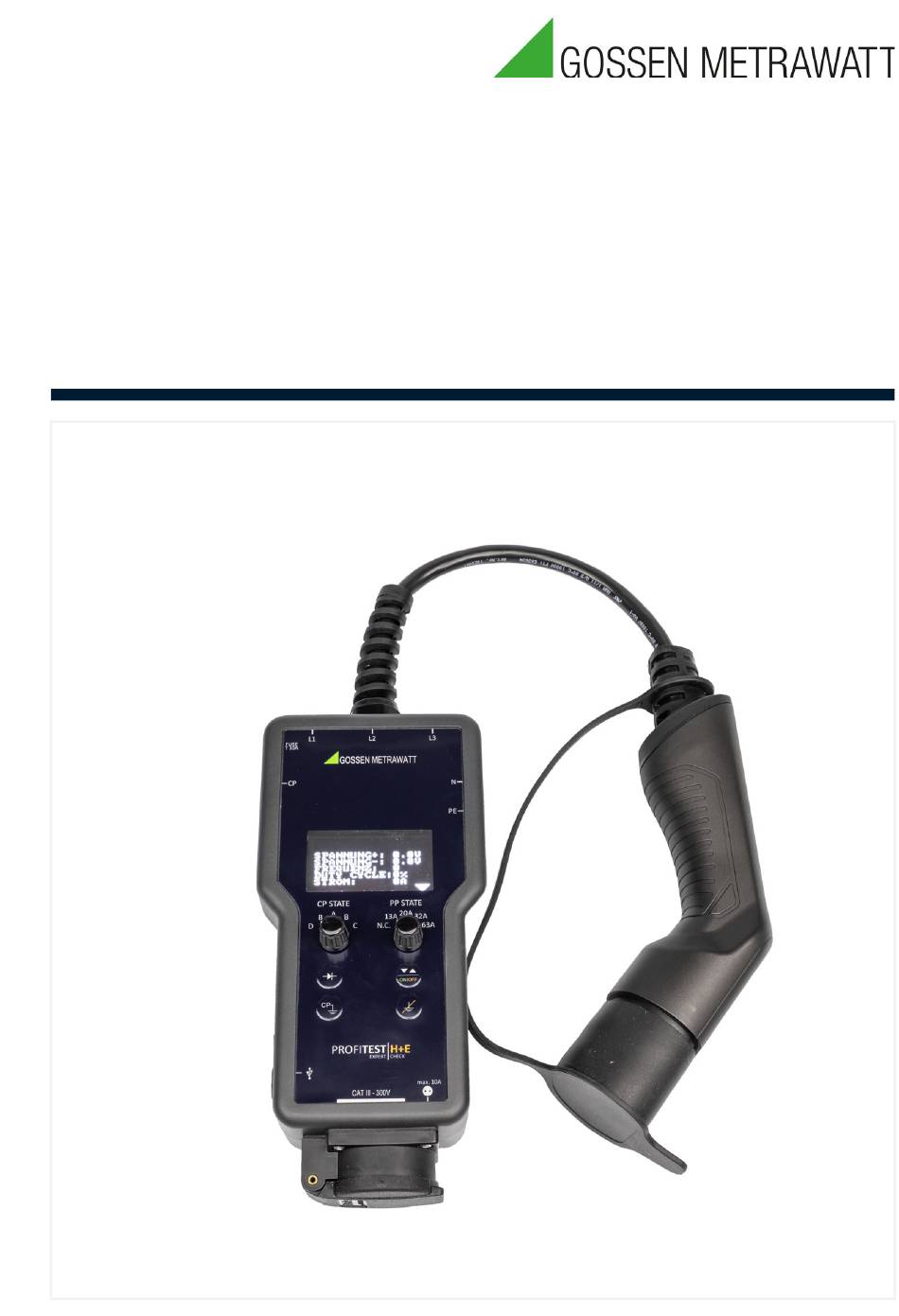

- Seite 1 Bedienungsanleitung PROFITEST H+E EXPERT CHECK Prüf- und Funktionstester für AC-Ladestationen 3-447-180-01 gemäß IEC 61851-1, VDE 0122-1 1/8.23...
- Seite 2 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Inhalt 1 Sicherheitsvorschriften .............1 1.1 Allgemeines....................1 1.2 Personalqualifikation................... 1 1.3 Umgang mit dem Gerät................1 1.4 Beschädigtes Gerät ................... 2 2 Anwendung................3 2.1 Verwendungszweck / Bestimmungsgemäße Verwendung ......3 2.2 Bestimmungswidrige Verwendung ............. 3 2.3 Haftung und Gewährleistung ..............
- Seite 3 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK 9.3 Tests und Prüfungen durchführen ............16 9.4 Gerät ausschalten ..................19 10Gerät registrieren..............20 11Wartung ...................20 11.1Reinigung....................20 11.2Sicherung ....................20 12Kontakt, Support und Service ..........22 13CE-Erklärung ................23 14Rücknahme und umweltverträgliche Entsorgung....24...
- Seite 4 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Sicherheitsvorschriften Allgemeines • Lesen und befolgen Sie diese Bedienungsanleitung sorgfältig und vollständig. Die Dokumente finden Sie unter http://www.gossenmetrawatt.com. Bewahren Sie die Dokumente für späteres Nachschlagen auf. • Lesen und befolgen Sie Produktdokumentation des getesteten/geprüften AC- Ladepunktes sorgfältig und vollständig.
- Seite 5 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK • Verwenden Sie das Gerät und das Zubehör nicht nach schweren Transportbe- anspruchungen. • Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus. • Setzen Sie das Gerät nur mit einwandfreien Sicherungen ein. Eine defekte Sicherung muss ausgetauscht werden.
- Seite 6 Bitte lesen Sie diese wichtigen Informationen! Verwendungszweck / Bestimmungsgemäße Verwendung Der PROFITEST H+E EXPERT CHECK ist ein Tester für die Prüfung von AC-Lade- punkten gemäß DIN EN / IEC 61851-1 (VDE 0122-1). Mit dem Gerät kann das Funktionsverhalten des AC-Ladepunkts überprüft werden. In Kombination mit Mess-/Prüfgeräten der PROFITEST MF-Serie oder der PROFITEST MASTER IQ...
- Seite 7 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK Dokumentation Auszeichnungen In dieser Dokumentation werden folgende Auszeichnungen verwendet: Auszeichnung Bedeutung Sicherheitsinformation, die befolgt werden muss. Achtung! Warnung Wichtige Information, die berücksichtigt und befolgt Hinweis! werden muss. Wichtig Voraussetzung Zustand usw. der vor einer Handlung erfüllt sein muss.
- Seite 8 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Erste Schritte 1. Lesen und befolgen Sie die Produkt-Dokumentation. Beachten Sie dabei besonders alle Sicherheitsinformationen in der Dokumentation, auf dem Gerät und auf der Verpackung. "Sicherheitsvorschriften" 1 "Anwendung" 3 "Dokumentation" 4 2.
- Seite 9 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK Hintergrundwissen zur Elektromobilität Ladepunkt / Wallbox An AC-Ladepunkten im Lademodus 3 und Typ 2-Stecker werden Elektrofahrzeuge mit Wechselstrom (AC) geladen. Da die Batterie eines Elektrofahrzeugs nur Gleich- strom (DC) speichern kann, wird der Wechselstrom im On-Board-Ladegerät des Elektrofahrzeugs in Gleichstrom umgewandelt.
- Seite 10 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Figure 2: Aufbau eines Steckers Typ 2 Belegung Funktion Außenleiter Neutralleiter Schutzleiter Proximity Plug Signalleitung zur Erkennung der Strombelastbarkeit des Kabels Control Pilot Pilotleiter, Leitung für Sicherheitsprüfungen und Kommunikation...
- Seite 11 – Durchgängigkeit der Leiter (Niederohmmessung), – Isolationswiderstand, – Prüfungen von Fehlerstrom-Schutzschalter (RCD/R), – Prüfen der Sensorik 6 mA RDC-DD / RCMB und – Fehlerschleifenimpedanz (Schleifenwiderstand), Netzinnenwiderstand. Lieferumfang Bitte überprüfen Sie den Lieferumfang auf Vollständigkeit PROFITEST H+E EXPERT CHECK (M525R) Ladekabel (Micro-USB-Stecker) Bedienungsanleitung (dieses Dokument)
- Seite 12 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Geräteübersicht 6.4.1 Front Messeingänge Messeingänge (oben) (seitlich) Sicherung (seitlich) CP-Buchse (seitlich) Display Typ 2- Stecker Drehschalter Drehschalter CP STATE PP STATE Taste Diodentest Bedientaste Taste Kurzschluss CP-PE Taste PE-Fehler Micro-USB-Buchse (seitlich) Abdeckkappe mit Abdeckung...
- Seite 13 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK Relevante Normen Das Gerät ist entsprechend den folgenden Sicherheitsbestimmungen gebaut: IEC 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Re- EN 61010-1 gel- und Laborgeräte – Allgemeine Anforderungen VDE 0411-1 EN 60529 Prüfgeräte und Prüfverfahren VDE 0470 Teil 1 Schutzarten durch Gehäuse (IP-Code)
- Seite 14 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Technische Daten Schuko-Steckdose maximal 10 A, 230 V Sicherung T 10 A, 250 V, 20 × 5 mm Messan- Messeingänge 4 mm schlüsse L1, L2, L3, N, PE CP-Signalausgang ± 12 V, PWM-Signal Interner wiederaufladbarer Akku (Laden erfolgt über USB-Anschluss)
- Seite 15 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK 6.6.1 Test-/Analysestandards DIN EN IEC 61851-1 VDE 0122-1 Konduktive Ladesysteme für Elektrofahrzeuge – Teil 1: Allgemeine Anforderungen Messung der Spannungswerte aller drei Phasen und N 6.6.2 Testparameter N.C. kein Kabel angeschlossen (∞ Ω) 13 A 13 A-Kabel (1,5 kΩ)
- Seite 16 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Benutzeroberfläche Das Gerät verfügt über eine Folientastatur mit Funktionstasten sowie Drehschalter. Der Bildschirm dient zur Anzeige von Messergebnissen. Über die Drehschalter können Sie die Prüfung und Prüfparameter einstellen. Über die Bedientasten erfolgt die allgemeine Bedienung sowie Fehlersimulation.
- Seite 17 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK Bedien- Beschreibung element PP STATE Kabelsimulation: N.C. kein Kabel angeschlossen (∞ Ω) 13 A 13 A-Kabel (1,5 kΩ) 20 A 20 A-Kabel (680 Ω) 32 A 32 A-Kabel (220 Ω) 63 A 63 A-Kabel (100 Ω)
- Seite 18 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Spannungsversorgung herstellen Das Gerät wird von einem internen Akku mit Spannung versorgt. Der interne Akku wird über den USB-Anschluss des Gerätes aufgeladen. Batterie-Ladestand Der Batterie-Ladestand wird nach dem Einschalten des Geräts kurz eingeblendet.
- Seite 19 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK Betrieb Das Gerät führt einen Funktionstest an AC-Ladepunkten durch. Es können AC- Ladepunkte im Lademodus 3 mit einer Typ 2-Steckdose oder mit einem fest instal- lierten Typ 2-Kabel getestet werden. Das Ergebnis wird auf dem Bildschirm im Klartext angezeigt.
- Seite 20 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Die Prüfung umfasst jeweils das Besichtigen, das Messen und das Erproben. Zudem ist eine Dokumentation der Prüfung erforderlich. Das Gerät ermöglicht dafür die Schritte Messen und Erproben. Dabei müssen die jeweiligen Prüfungen/Test selbstständig durchgeführt und deren Parameter selbst- ständig eingestellt werden.
- Seite 21 Die USB-Buchse ist mit der Abdeckung verschlossen. Sie benötigen ein Oszilloskop und Verbindungsleitungen. 1. Schließen Sie das Oszilloskop an den PROFITEST H+E EXPERT CHECK an: Verbinden Sie die Buchse CP mit der Messklemme vom Oszilloskop und die Buchse PE mit der Masseklemme vom Oszilloskop.
- Seite 22 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH 3. Schließen Sie Mess-/Prüfgerät der PROFITEST MF-Serie oder PROFITEST MASTER IQ Serie an den PROFITEST H+E EXPERT CHECK an. Informationen dazu finden Sie in der Bedienungsanleitungs des Mess-/Prüfge- räts. 4. Führen Sie die elektrische Prüfung gemäß der Bedienungsanleitungs des Mess- /Prüfgeräts durch.
- Seite 23 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK 10 Gerät registrieren Im persönlichen Bereich myGMC können Sie Ihre Geräte registrieren. 1. Rufen Sie die Website https://www.gmc-instruments.de/services/mygmc/ auf. 2. Erstellen Sie ein Konto für den persönlichen Bereich von myGMC. 3. Registrieren Sie Ihr Gerät im persönlichen Bereich von myGMC.
- Seite 24 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH Ersatzsicherung gemäß den technischen Daten liegt bereit "Technische Da- ten" 11. 1. Öffnen Sie das Sicherungsfach des Gerätes. Nutzen Sie dazu den Schlitz- schraubendreher und drehen die Sicherungsfassung entgegen des Uhrzeiger- sinns, bis sie entriegelt ist und entnommen werden kann.
- Seite 25 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK 12 Kontakt, Support und Service Gossen Metrawatt GmbH erreichen Sie direkt und unkompliziert, wir haben eine Nummer für alles! Ob Support, Schulung oder individuelle Anfrage, hier beantwor- ten wir jedes Anliegen: Montag – Donnerstag: 08:00 Uhr –...
- Seite 26 PROFITEST H+E EXPERT CHECK Gossen Metrawatt GmbH 13 CE-Erklärung Das Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien und nationalen Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung. Sie erhalten die CE- Erklärung auf Anfrage.
- Seite 27 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK 14 Rücknahme und umweltverträgliche Entsorgung Dieses Gerät fällt unter die Richtlinie 2012/19/EU über Elektro- und Elektronik-Alt- geräte (WEEE) und deren nationale Umsetzung als Elektro- und Elektronikgerätege- setz (ElektroG) über das Inverkehrbringen, die Rücknahme und die umweltverträgli- che Entsorgung von Elektro- und Elektronikgeräten.
- Seite 28 Gossen Metrawatt GmbH PROFITEST H+E EXPERT CHECK © Gossen Metrawatt GmbH Erstellt in Deutschland • Änderungen / Irrtümer vorbehalten • Eine PDF-Version finden Sie im Internet Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.
