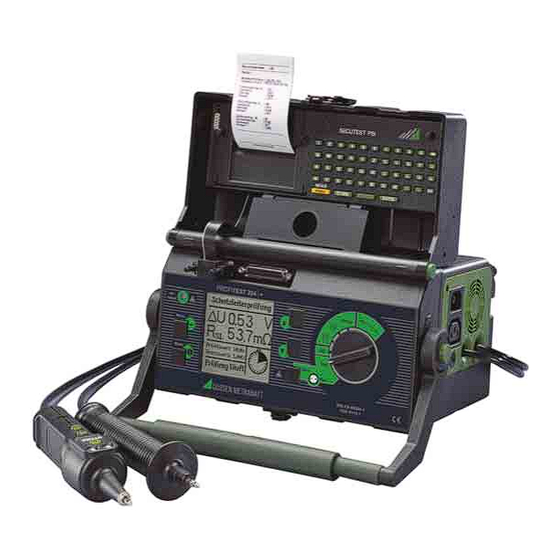

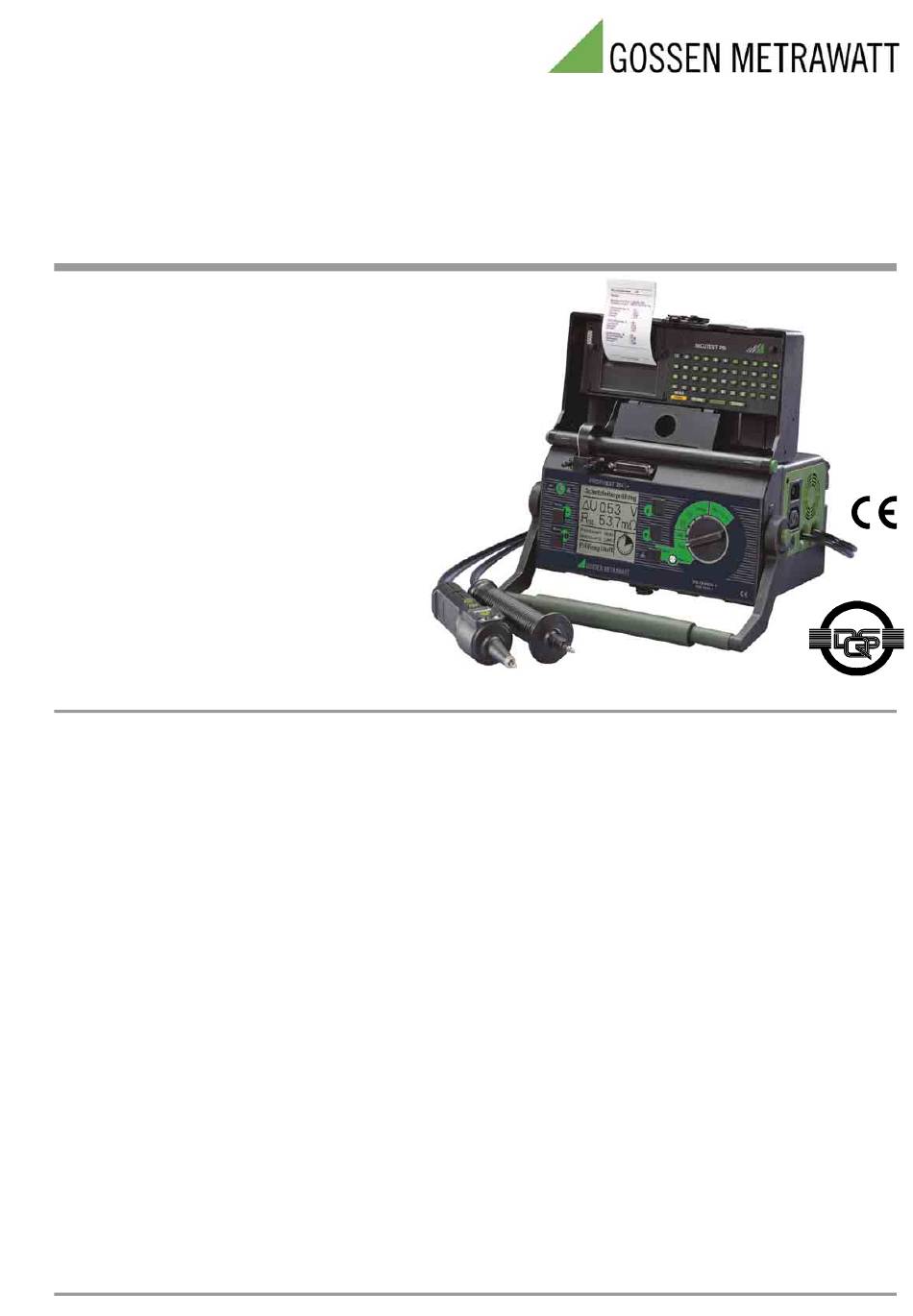

PROFITEST 204⏐+
Prüfgerät DIN EN 60204 bzw. VDE 0113
• Übersichtliche Bedienmenüs
• Beleuchtetes Display
• Messleitungen 2 x 4 m
(Vierleiter-Messung)
• Fernbedienung für praxisgerechten Einsatz
• Einstellungen von Grenzwerten
• Komfortable Speicher-
und Protokolliereinrichtungen
• Datenschnittstellen für PC und Drucker
• Erweiterbar für schnelle alphanumerische Eingabe
sowie Protokollausdrucke vor Ort
• Aufrüstbar für Hochspannungsprüfungen
Verwendung
Das Prüfgerät PROFITEST 204+ ist bestimmt zum schnellen und
sicheren Prüfen von elektrischen und elektronischen Ausrüstun-
gen und Systemen von Maschinen nach DIN EN 60204-1 bzw.
VDE 0113 mit einer Nennspannung bis 1000 V.
Gemäß dieser Vorschrift müssen folgende Erst- und Wieder-
holungsprüfungen durchgeführt werden:
– Prüfung auf durchgehende Verbindung
des Schutzleitersystems mit 10 A Prüfstrom
– Isolationswiderstandsprüfungen
– Spannungsprüfungen (Option HP bzw. HV)
– Prüfung auf Restspannungen
Darüber hinaus können folgende Prüfungen bzw. Messungen
durchgeführt werden:
– Ableitstromprüfungen
– Spannungsmessungen
– Frequenzmessungen
Alle für ein Abnahmeprotokoll erforderlichen Werte können Sie mit
diesem Gerät messen.
Anzeige
Das LCD-Anzeigefeld besteht aus einer beleuchteten Punktmat-
rix, auf der sowohl die Menüs, Einstellmöglichkeiten, Messergeb-
nisse als auch Hinweise dargestellt werden.
Hilfetaste
Mit dieser Taste können Informationen zum aktuellen Menüpunkt
angefordert werden. Die Informationen werden im LCD-Anzeige-
feld dargestellt.
GMC-I Gossen-Metrawatt GmbH
Funktionsschalter
Mit dem Drehschalter werden Funktionen zur Prüfung, Protokol-
lierung und Datenverwaltung gewählt.
Grenzwerte
Zu jeder Messung können Grenzwerte vorgegeben werden, um
die Prüfungen individuell an die örtlichen Gegebenheiten und die
Vorgaben der aktuellen Vorschriften anpassen zu können.
Datenspeicher
Je nach Anzahl der gespeicherten Anlagen (max. 254) können bis
zu 2800 Messungen gespeichert werden.
Fernbedienung
Die Prüfspitze mit integrierter Bedieneinheit ermöglicht die Fern-
bedienung von Schutzleiter- und Isolationswiderstandsmessung
sowie das Speichern der jeweiligen Messung. Integrierte Lampen
signalisieren den Fortschritt der Messung.
Sämtliche Bedienfunktionen des PROFITEST 204+ sind darüber
hinaus über die RS232-Schnittstelle fernsteuerbar. Signal- und
Anzeigewerte können ebenfalls ausgelesen werden.
RS232-Schnittstelle für Eingabemodul und PC-Anschluss
Über diesen Anschluss erfolgt die Datenübertragung und die
Stromversorgung des als Zubehör lieferbaren Eingabemoduls
SECUTEST SI.
Über ein Schnittstellenkabel können auch andere Geräte, z. B. ein
PC, an dieser Schnittstelle angeschlossen werden.
