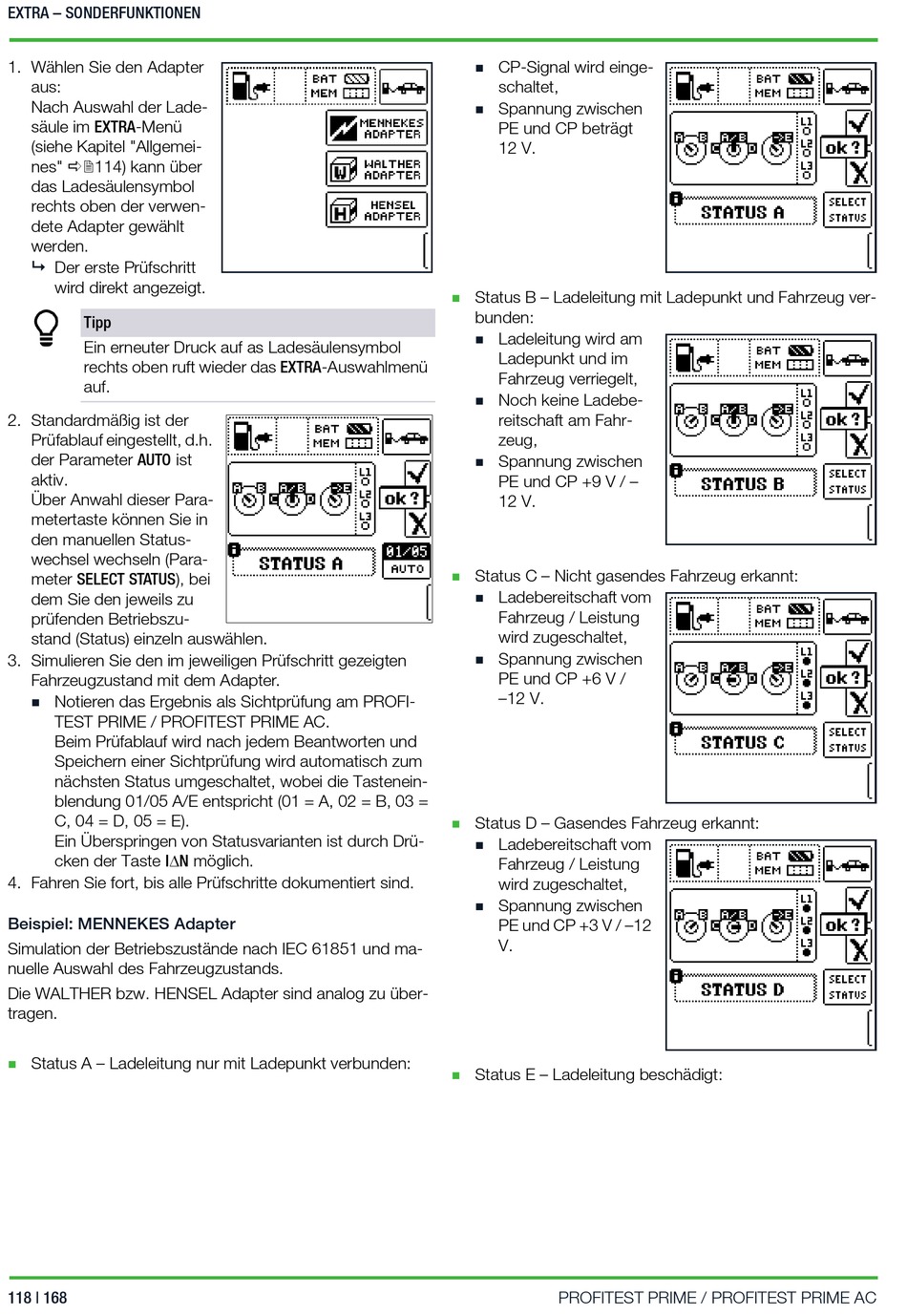

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 118

EXTRA – SONDERFUNKTIONEN
1. Wählen Sie den Adapter
aus:
Nach Auswahl der Lade-
säule im EXTRA-Menü
(siehe Kapitel "Allgemei-
nes" 114) kann über
das Ladesäulensymbol
rechts oben der verwen-
dete Adapter gewählt
werden.
Der erste Prüfschritt

wird direkt angezeigt.
Tipp
Ein erneuter Druck auf as Ladesäulensymbol
rechts oben ruft wieder das EXTRA-Auswahlmenü
auf.
2. Standardmäßig ist der
Prüfablauf eingestellt, d.h.
der Parameter AUTO ist
aktiv.
Über Anwahl dieser Para-
metertaste können Sie in
den manuellen Status-
wechsel wechseln (Para-
meter SELECT STATUS), bei
dem Sie den jeweils zu
prüfenden Betriebszu-
stand (Status) einzeln auswählen.
3. Simulieren Sie den im jeweiligen Prüfschritt gezeigten
Fahrzeugzustand mit dem Adapter.
Notieren das Ergebnis als Sichtprüfung am PROFI-

TEST PRIME / PROFITEST PRIME AC.
Beim Prüfablauf wird nach jedem Beantworten und
Speichern einer Sichtprüfung wird automatisch zum
nächsten Status umgeschaltet, wobei die Tastenein-
blendung 01/05 A/E entspricht (01 = A, 02 = B, 03 =
C, 04 = D, 05 = E).
Ein Überspringen von Statusvarianten ist durch Drü-
cken der Taste IN möglich.
4. Fahren Sie fort, bis alle Prüfschritte dokumentiert sind.
Beispiel: MENNEKES Adapter
Simulation der Betriebszustände nach IEC 61851 und ma-
nuelle Auswahl des Fahrzeugzustands.
Die WALTHER bzw. HENSEL Adapter sind analog zu über-
tragen.
Status A – Ladeleitung nur mit Ladepunkt verbunden:

118 | 168
CP-Signal wird einge-

schaltet,
Spannung zwischen

PE und CP beträgt
12 V.
Status B – Ladeleitung mit Ladepunkt und Fahrzeug ver-

bunden:
Ladeleitung wird am

Ladepunkt und im
Fahrzeug verriegelt,
Noch keine Ladebe-

reitschaft am Fahr-
zeug,
Spannung zwischen

PE und CP +9 V / –
12 V.
Status C – Nicht gasendes Fahrzeug erkannt:

Ladebereitschaft vom

Fahrzeug / Leistung
wird zugeschaltet,
Spannung zwischen

PE und CP +6 V /
–12 V.
Status D – Gasendes Fahrzeug erkannt:

Ladebereitschaft vom

Fahrzeug / Leistung
wird zugeschaltet,
Spannung zwischen

PE und CP +3 V / –12
V.
Status E – Ladeleitung beschädigt:

