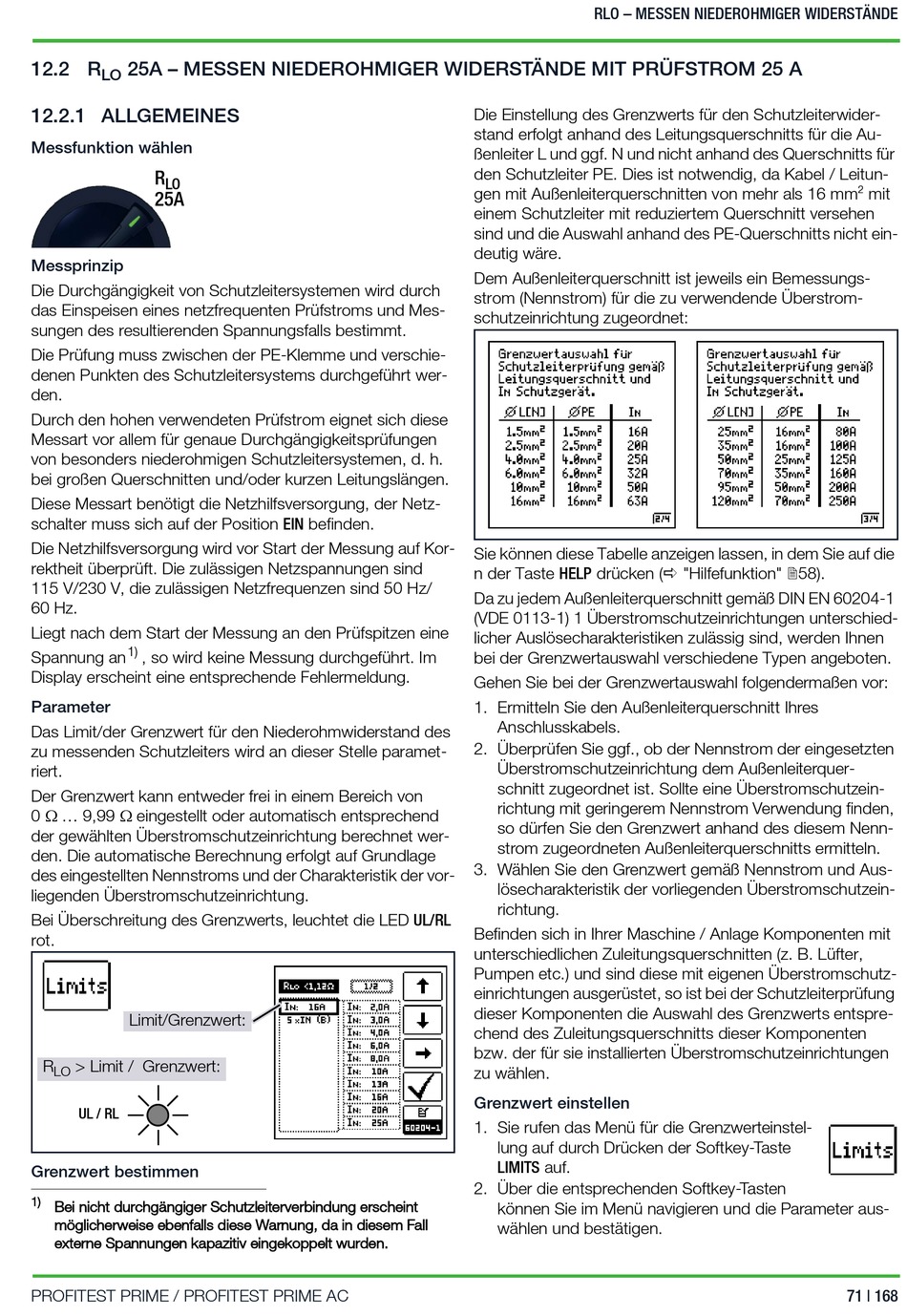

12.2 R 25A – MESSEN NIEDEROHMIGER WIDERSTÄNDE MIT PRÜFSTROM 25 A
LO
12.2.1 ALLGEMEINES
Messfunktion wählen
R
LO
25A
Messprinzip
Die Durchgängigkeit von Schutzleitersystemen wird durch
das Einspeisen eines netzfrequenten Prüfstroms und Mes-
sungen des resultierenden Spannungsfalls bestimmt.
Die Prüfung muss zwischen der PE-Klemme und verschie-
denen Punkten des Schutzleitersystems durchgeführt wer-
den.
Durch den hohen verwendeten Prüfstrom eignet sich diese
Messart vor allem für genaue Durchgängigkeitsprüfungen
von besonders niederohmigen Schutzleitersystemen, d. h.
bei großen Querschnitten und/oder kurzen Leitungslängen.
Diese Messart benötigt die Netzhilfsversorgung, der Netz-
schalter muss sich auf der Position EIN befinden.
Die Netzhilfsversorgung wird vor Start der Messung auf Kor-
rektheit überprüft. Die zulässigen Netzspannungen sind
115 V/230 V, die zulässigen Netzfrequenzen sind 50 Hz/
60 Hz.
Liegt nach dem Start der Messung an den Prüfspitzen eine
1)
Spannung an , so wird keine Messung durchgeführt. Im
Display erscheint eine entsprechende Fehlermeldung.
Parameter
Das Limit/der Grenzwert für den Niederohmwiderstand des
zu messenden Schutzleiters wird an dieser Stelle paramet-
riert.
Der Grenzwert kann entweder frei in einem Bereich von
0  ... 9,99  eingestellt oder automatisch entsprechend
der gewählten Überstromschutzeinrichtung berechnet wer-
den. Die automatische Berechnung erfolgt auf Grundlage
des eingestellten Nennstroms und der Charakteristik der vor-
liegenden Überstromschutzeinrichtung.
Bei Überschreitung des Grenzwerts, leuchtet die LED UL/RL
rot.
Limit/Grenzwert:
R > Limit / Grenzwert:
LO
UL / RL
Grenzwert bestimmen
1)
Bei nicht durchgängiger Schutzleiterverbindung erscheint
möglicherweise ebenfalls diese Warnung, da in diesem Fall
externe Spannungen kapazitiv eingekoppelt wurden.
PROFITEST PRIME / PROFITEST PRIME AC
RLO – MESSEN NIEDEROHMIGER WIDERSTÄNDE
Die Einstellung des Grenzwerts für den Schutzleiterwider-
stand erfolgt anhand des Leitungsquerschnitts für die Au-
ßenleiter L und ggf. N und nicht anhand des Querschnitts für
den Schutzleiter PE. Dies ist notwendig, da Kabel / Leitun-
gen mit Außenleiterquerschnitten von mehr als 16 mm² mit
einem Schutzleiter mit reduziertem Querschnitt versehen
sind und die Auswahl anhand des PE-Querschnitts nicht ein-
deutig wäre.
Dem Außenleiterquerschnitt ist jeweils ein Bemessungs-
strom (Nennstrom) für die zu verwendende Überstrom-
schutzeinrichtung zugeordnet:
Sie können diese Tabelle anzeigen lassen, in dem Sie auf die
n der Taste HELP drücken ( "Hilfefunktion" 58).
Da zu jedem Außenleiterquerschnitt gemäß DIN EN 60204-1
(VDE 0113-1) 1 Überstromschutzeinrichtungen unterschied-
licher Auslösecharakteristiken zulässig sind, werden Ihnen
bei der Grenzwertauswahl verschiedene Typen angeboten.
Gehen Sie bei der Grenzwertauswahl folgendermaßen vor:
1. Ermitteln Sie den Außenleiterquerschnitt Ihres
Anschlusskabels.
2. Überprüfen Sie ggf., ob der Nennstrom der eingesetzten
Überstromschutzeinrichtung dem Außenleiterquer-
schnitt zugeordnet ist. Sollte eine Überstromschutzein-
richtung mit geringerem Nennstrom Verwendung finden,
so dürfen Sie den Grenzwert anhand des diesem Nenn-
strom zugeordneten Außenleiterquerschnitts ermitteln.
3. Wählen Sie den Grenzwert gemäß Nennstrom und Aus-
lösecharakteristik der vorliegenden Überstromschutzein-
richtung.
Befinden sich in Ihrer Maschine / Anlage Komponenten mit
unterschiedlichen Zuleitungsquerschnitten (z. B. Lüfter,
Pumpen etc.) und sind diese mit eigenen Überstromschutz-
einrichtungen ausgerüstet, so ist bei der Schutzleiterprüfung
dieser Komponenten die Auswahl des Grenzwerts entspre-
chend des Zuleitungsquerschnitts dieser Komponenten
bzw. der für sie installierten Überstromschutzeinrichtungen
zu wählen.
Grenzwert einstellen
1. Sie rufen das Menü für die Grenzwerteinstel-
lung auf durch Drücken der Softkey-Taste
LIMITS auf.
2. Über die entsprechenden Softkey-Tasten
können Sie im Menü navigieren und die Parameter aus-
wählen und bestätigen.
