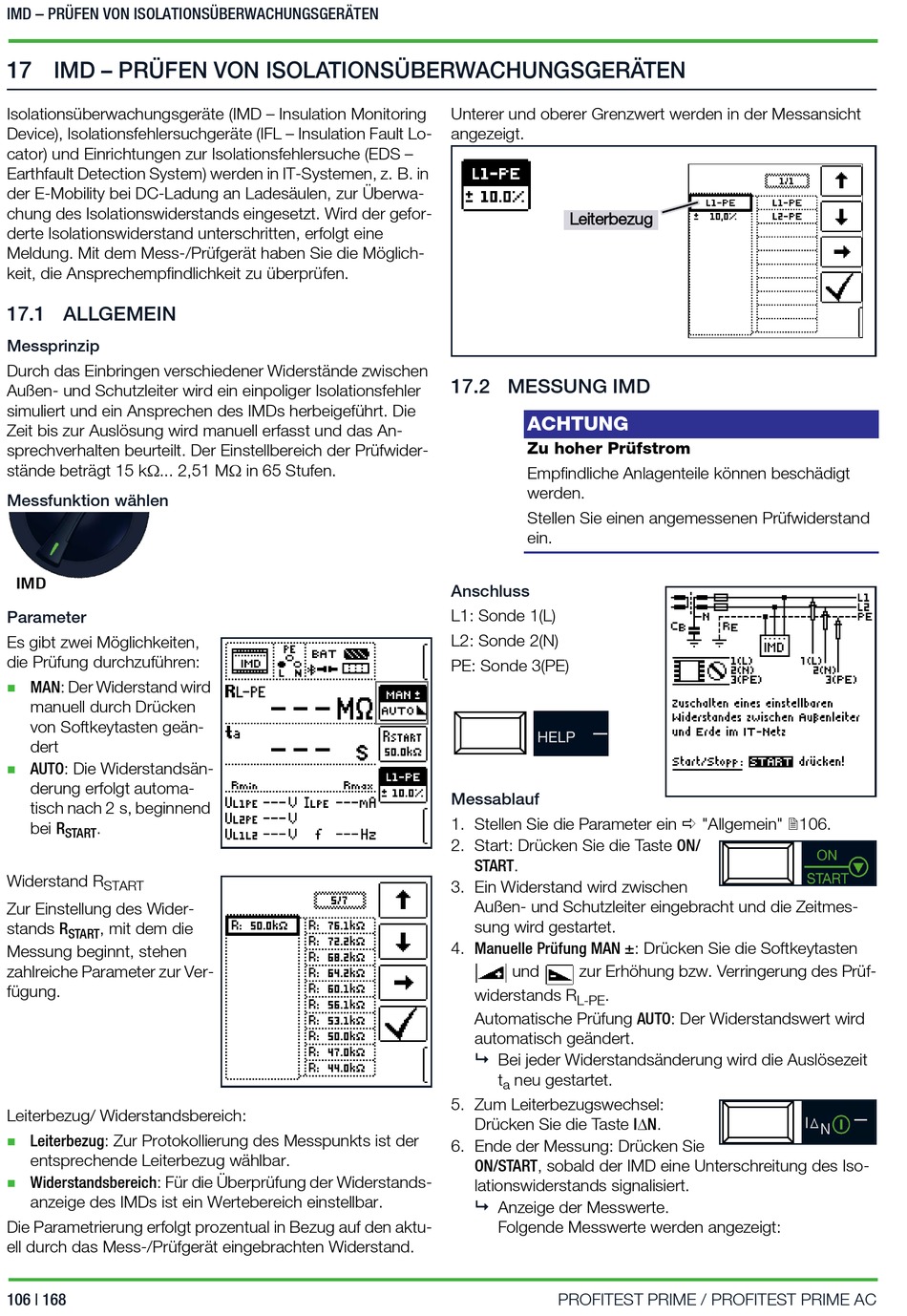

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 106

IMD – PRÜFEN VON ISOLATIONSÜBERWACHUNGSGERÄTEN
17 IMD – PRÜFEN VON ISOLATIONSÜBERWACHUNGSGERÄTEN
Isolationsüberwachungsgeräte (IMD – Insulation Monitoring
Device), Isolationsfehlersuchgeräte (IFL – Insulation Fault Lo-
cator) und Einrichtungen zur Isolationsfehlersuche (EDS –
Earthfault Detection System) werden in IT-Systemen, z. B. in
der E-Mobility bei DC-Ladung an Ladesäulen, zur Überwa-
chung des Isolationswiderstands eingesetzt. Wird der gefor-
derte Isolationswiderstand unterschritten, erfolgt eine
Meldung. Mit dem Mess-/Prüfgerät haben Sie die Möglich-
keit, die Ansprechempfindlichkeit zu überprüfen.
17.1 ALLGEMEIN
Messprinzip
Durch das Einbringen verschiedener Widerstände zwischen
Außen- und Schutzleiter wird ein einpoliger Isolationsfehler
simuliert und ein Ansprechen des IMDs herbeigeführt. Die
Zeit bis zur Auslösung wird manuell erfasst und das An-
sprechverhalten beurteilt. Der Einstellbereich der Prüfwider-
stände beträgt 15 k... 2,51 M in 65 Stufen.
Messfunktion wählen
IMD
Parameter
Es gibt zwei Möglichkeiten,
die Prüfung durchzuführen:
MAN: Der Widerstand wird

manuell durch Drücken
von Softkeytasten geän-
dert
AUTO: Die Widerstandsän-

derung erfolgt automa-
tisch nach 2 s, beginnend
bei R .
START
Widerstand R
START
Zur Einstellung des Wider-
stands R , mit dem die
START
Messung beginnt, stehen
zahlreiche Parameter zur Ver-
fügung.
Leiterbezug/ Widerstandsbereich:
Leiterbezug: Zur Protokollierung des Messpunkts ist der

entsprechende Leiterbezug wählbar.
Widerstandsbereich: Für die Überprüfung der Widerstands-

anzeige des IMDs ist ein Wertebereich einstellbar.
Die Parametrierung erfolgt prozentual in Bezug auf den aktu-
ell durch das Mess-/Prüfgerät eingebrachten Widerstand.
106 | 168
Unterer und oberer Grenzwert werden in der Messansicht
angezeigt.
Leiterbezug
17.2 MESSUNG IMD
ACHTUNG
Zu hoher Prüfstrom
Empfindliche Anlagenteile können beschädigt
werden.
Stellen Sie einen angemessenen Prüfwiderstand
ein.
Anschluss
L1: Sonde 1(L)
L2: Sonde 2(N)
PE: Sonde 3(PE)
Messablauf
1. Stellen Sie die Parameter ein  "Allgemein" 106.
2. Start: Drücken Sie die Taste ON/
START.
3. Ein Widerstand wird zwischen
Außen- und Schutzleiter eingebracht und die Zeitmes-
sung wird gestartet.
4. Manuelle Prüfung MAN ±: Drücken Sie die Softkeytasten
und zur Erhöhung bzw. Verringerung des Prüf-
widerstands R .
L-PE
Automatische Prüfung AUTO: Der Widerstandswert wird
automatisch geändert.
Bei jeder Widerstandsänderung wird die Auslösezeit

t neu gestartet.
a
5. Zum Leiterbezugswechsel:
Drücken Sie die Taste IN.
6. Ende der Messung: Drücken Sie
ON/START, sobald der IMD eine Unterschreitung des Iso-
lationswiderstands signalisiert.
Anzeige der Messwerte.

Folgende Messwerte werden angezeigt:
