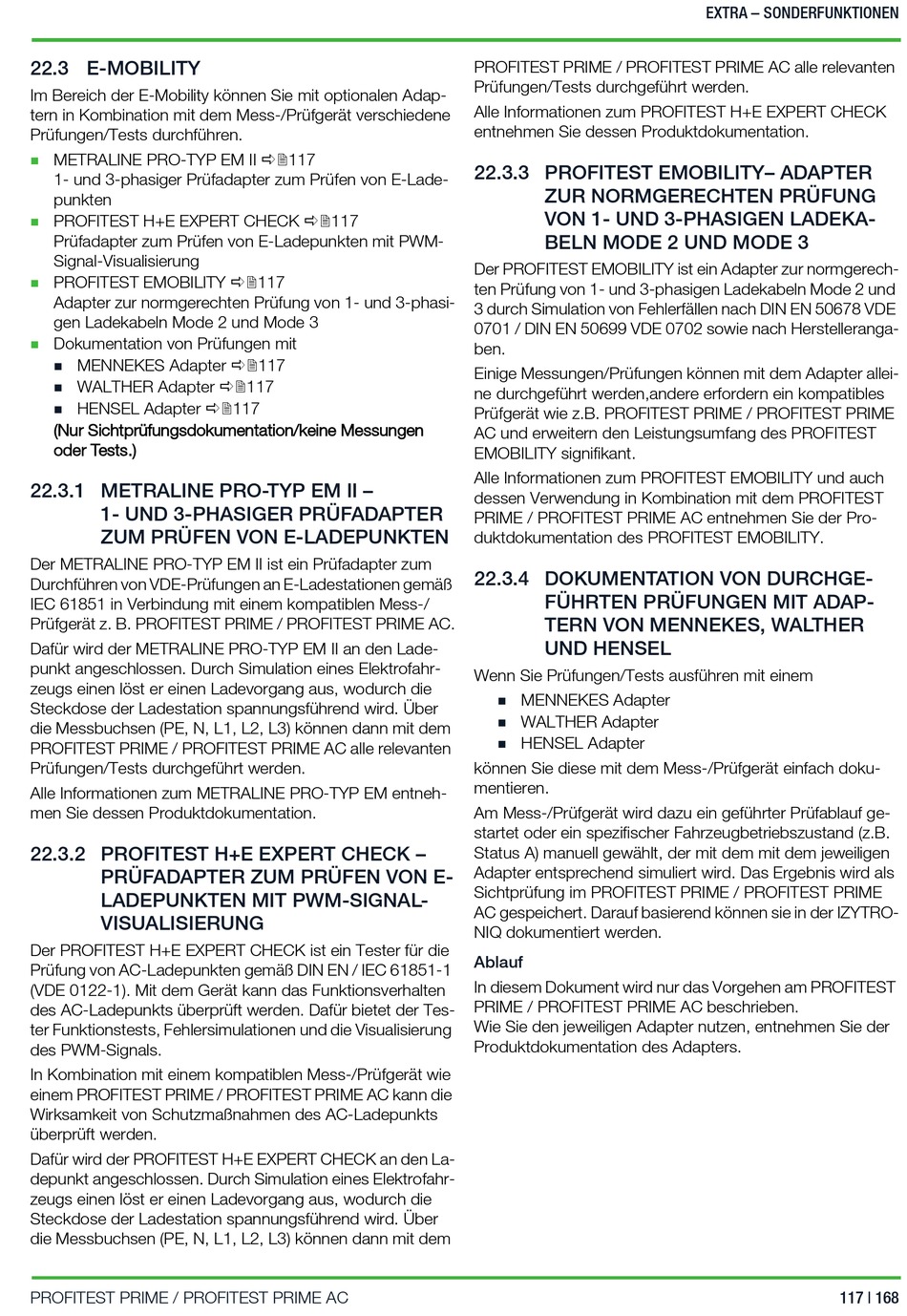

22.3 E-MOBILITY
Im Bereich der E-Mobility können Sie mit optionalen Adap-
tern in Kombination mit dem Mess-/Prüfgerät verschiedene
Prüfungen/Tests durchführen.
METRALINE PRO-TYP EM II 117

1- und 3-phasiger Prüfadapter zum Prüfen von E-Lade-
punkten
PROFITEST H+E EXPERT CHECK 117

Prüfadapter zum Prüfen von E-Ladepunkten mit PWM-
Signal-Visualisierung
PROFITEST EMOBILITY 117

Adapter zur normgerechten Prüfung von 1- und 3-phasi-
gen Ladekabeln Mode 2 und Mode 3
Dokumentation von Prüfungen mit

MENNEKES Adapter 117

WALTHER Adapter 117

HENSEL Adapter 117

(Nur Sichtprüfungsdokumentation/keine Messungen
oder Tests.)
22.3.1 METRALINE PRO-TYP EM II –
1- UND 3-PHASIGER PRÜFADAPTER
ZUM PRÜFEN VON E-LADEPUNKTEN
Der METRALINE PRO-TYP EM II ist ein Prüfadapter zum
Durchführen von VDE-Prüfungen an E-Ladestationen gemäß
IEC 61851 in Verbindung mit einem kompatiblen Mess-/
Prüfgerät z. B. PROFITEST PRIME / PROFITEST PRIME AC.
Dafür wird der METRALINE PRO-TYP EM II an den Lade-
punkt angeschlossen. Durch Simulation eines Elektrofahr-
zeugs einen löst er einen Ladevorgang aus, wodurch die
Steckdose der Ladestation spannungsführend wird. Über
die Messbuchsen (PE, N, L1, L2, L3) können dann mit dem
PROFITEST PRIME / PROFITEST PRIME AC alle relevanten
Prüfungen/Tests durchgeführt werden.
Alle Informationen zum METRALINE PRO-TYP EM entneh-
men Sie dessen Produktdokumentation.
22.3.2 PROFITEST H+E EXPERT CHECK –
PRÜFADAPTER ZUM PRÜFEN VON E-
LADEPUNKTEN MIT PWM-SIGNAL-
VISUALISIERUNG
Der PROFITEST H+E EXPERT CHECK ist ein Tester für die
Prüfung von AC-Ladepunkten gemäß DIN EN / IEC 61851-1
(VDE 0122-1). Mit dem Gerät kann das Funktionsverhalten
des AC-Ladepunkts überprüft werden. Dafür bietet der Tes-
ter Funktionstests, Fehlersimulationen und die Visualisierung
des PWM-Signals.
In Kombination mit einem kompatiblen Mess-/Prüfgerät wie
einem PROFITEST PRIME / PROFITEST PRIME AC kann die
Wirksamkeit von Schutzmaßnahmen des AC-Ladepunkts
überprüft werden.
Dafür wird der PROFITEST H+E EXPERT CHECK an den La-
depunkt angeschlossen. Durch Simulation eines Elektrofahr-
zeugs einen löst er einen Ladevorgang aus, wodurch die
Steckdose der Ladestation spannungsführend wird. Über
die Messbuchsen (PE, N, L1, L2, L3) können dann mit dem
PROFITEST PRIME / PROFITEST PRIME AC
PROFITEST PRIME / PROFITEST PRIME AC alle relevanten
Prüfungen/Tests durchgeführt werden.
Alle Informationen zum PROFITEST H+E EXPERT CHECK
entnehmen Sie dessen Produktdokumentation.
22.3.3 PROFITEST EMOBILITY– ADAPTER
ZUR NORMGERECHTEN PRÜFUNG
VON 1- UND 3-PHASIGEN LADEKA-
BELN MODE 2 UND MODE 3
Der PROFITEST EMOBILITY ist ein Adapter zur normgerech-
ten Prüfung von 1- und 3-phasigen Ladekabeln Mode 2 und
3 durch Simulation von Fehlerfällen nach DIN EN 50678 VDE
0701 / DIN EN 50699 VDE 0702 sowie nach Herstelleranga-
ben.
Einige Messungen/Prüfungen können mit dem Adapter allei-
ne durchgeführt werden,andere erfordern ein kompatibles
Prüfgerät wie z.B. PROFITEST PRIME / PROFITEST PRIME
AC und erweitern den Leistungsumfang des PROFITEST
EMOBILITY signifikant.
Alle Informationen zum PROFITEST EMOBILITY und auch
dessen Verwendung in Kombination mit dem PROFITEST
PRIME / PROFITEST PRIME AC entnehmen Sie der Pro-
duktdokumentation des PROFITEST EMOBILITY.
22.3.4 DOKUMENTATION VON DURCHGE-
FÜHRTEN PRÜFUNGEN MIT ADAP-
TERN VON MENNEKES, WALTHER
UND HENSEL
Wenn Sie Prüfungen/Tests ausführen mit einem
MENNEKES Adapter

WALTHER Adapter

HENSEL Adapter

können Sie diese mit dem Mess-/Prüfgerät einfach doku-
mentieren.
Am Mess-/Prüfgerät wird dazu ein geführter Prüfablauf ge-
startet oder ein spezifischer Fahrzeugbetriebszustand (z.B.
Status A) manuell gewählt, der mit dem mit dem jeweiligen
Adapter entsprechend simuliert wird. Das Ergebnis wird als
Sichtprüfung im PROFITEST PRIME / PROFITEST PRIME
AC gespeichert. Darauf basierend können sie in der IZYTRO-
NIQ dokumentiert werden.
Ablauf
In diesem Dokument wird nur das Vorgehen am PROFITEST
PRIME / PROFITEST PRIME AC beschrieben.
Wie Sie den jeweiligen Adapter nutzen, entnehmen Sie der
Produktdokumentation des Adapters.
