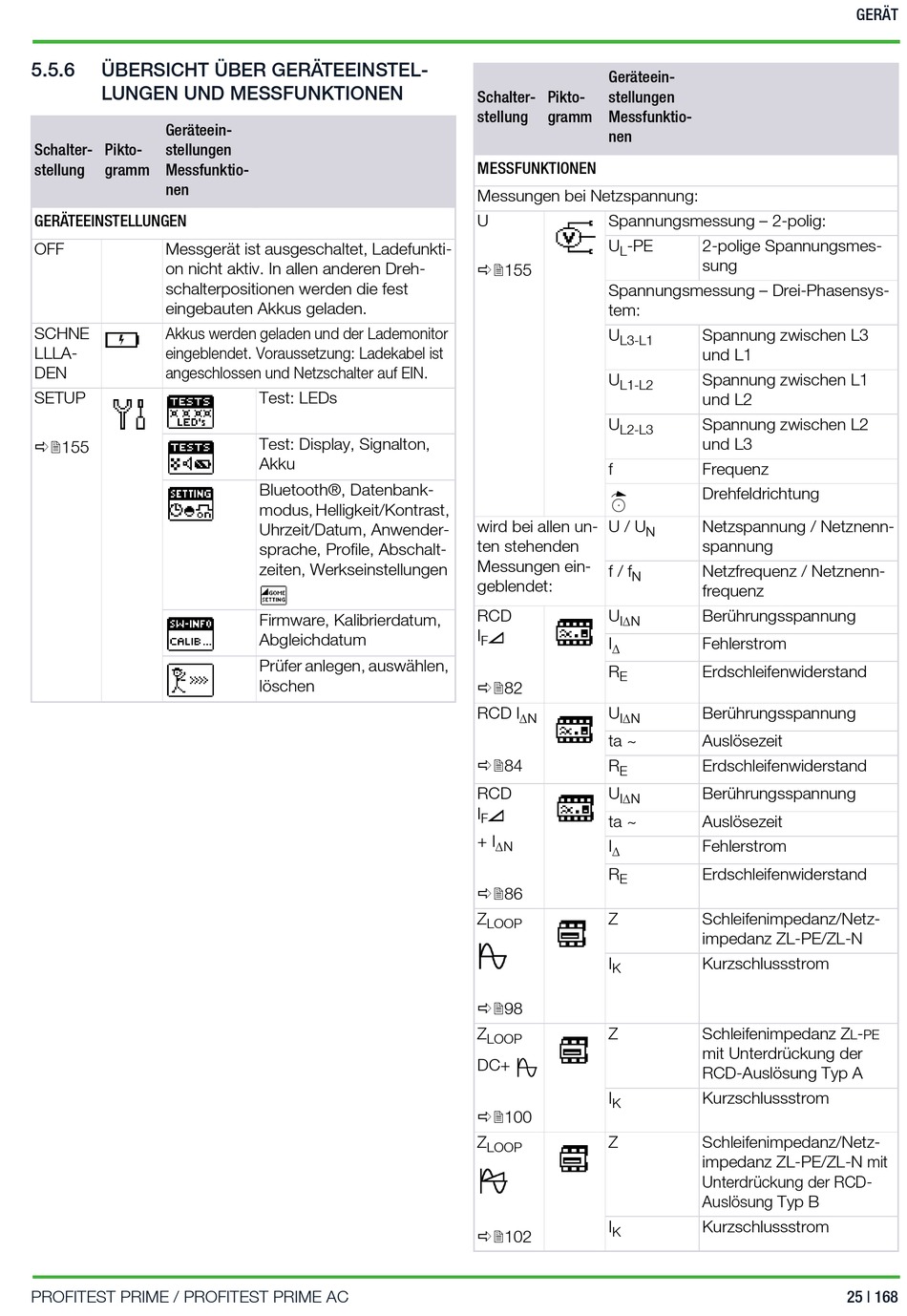

5.5.6 ÜBERSICHT ÜBER GERÄTEEINSTEL-
LUNGEN UND MESSFUNKTIONEN
Geräteein-
Schalter- Pikto- stellungen
stellung gramm Messfunktio-
nen
GERÄTEEINSTELLUNGEN
OFF Messgerät ist ausgeschaltet, Ladefunkti-
on nicht aktiv. In allen anderen Dreh-
schalterpositionen werden die fest
eingebauten Akkus geladen.
SCHNE Akkus werden geladen und der Lademonitor
LLLA- eingeblendet. Voraussetzung: Ladekabel ist
DEN angeschlossen und Netzschalter auf EIN.
SETUP
155
PROFITEST PRIME / PROFITEST PRIME AC
Test: LEDs
Test: Display, Signalton,
Akku
Bluetooth®, Datenbank-
modus, Helligkeit/Kontrast,
Uhrzeit/Datum, Anwender-
sprache, Profile, Abschalt-
zeiten, Werkseinstellungen
Firmware, Kalibrierdatum,
Abgleichdatum
Prüfer anlegen, auswählen,
löschen
Geräteein-
Schalter- Pikto- stellungen
stellung gramm Messfunktio-
nen
MESSFUNKTIONEN
Messungen bei Netzspannung:
U Spannungsmessung – 2-polig:
U -PE
L
155
Spannungsmessung – Drei-Phasensys-
tem:
U
L3-L1
U
L1-L2
U
L2-L3
f
wird bei allen un- U / U
N
ten stehenden
Messungen ein-
f / f
N
geblendet:
RCD U
IN
I
F
I

R
E
82
RCD I U
N
IN
ta ~
R
84
E
RCD U
IN
I
F ta ~
+ I
I
N

R
E
86
Z
Z
LOOP
I
K
98
Z Z
LOOP
DC+
I
K
100
Z Z
LOOP
I
K
102
GERÄT
2-polige Spannungsmes-
sung
Spannung zwischen L3
und L1
Spannung zwischen L1
und L2
Spannung zwischen L2
und L3
Frequenz
Drehfeldrichtung
Netzspannung / Netznenn-
spannung
Netzfrequenz / Netznenn-
frequenz
Berührungsspannung
Fehlerstrom
Erdschleifenwiderstand
Berührungsspannung
Auslösezeit
Erdschleifenwiderstand
Berührungsspannung
Auslösezeit
Fehlerstrom
Erdschleifenwiderstand
Schleifenimpedanz/Netz-
impedanz ZL-PE/ZL-N
Kurzschlussstrom
Schleifenimpedanz Z -
L PE
mit Unterdrückung der
RCD-Auslösung Typ A
Kurzschlussstrom
Schleifenimpedanz/Netz-
impedanz ZL-PE/ZL-N mit
Unterdrückung der RCD-
Auslösung Typ B
Kurzschlussstrom
