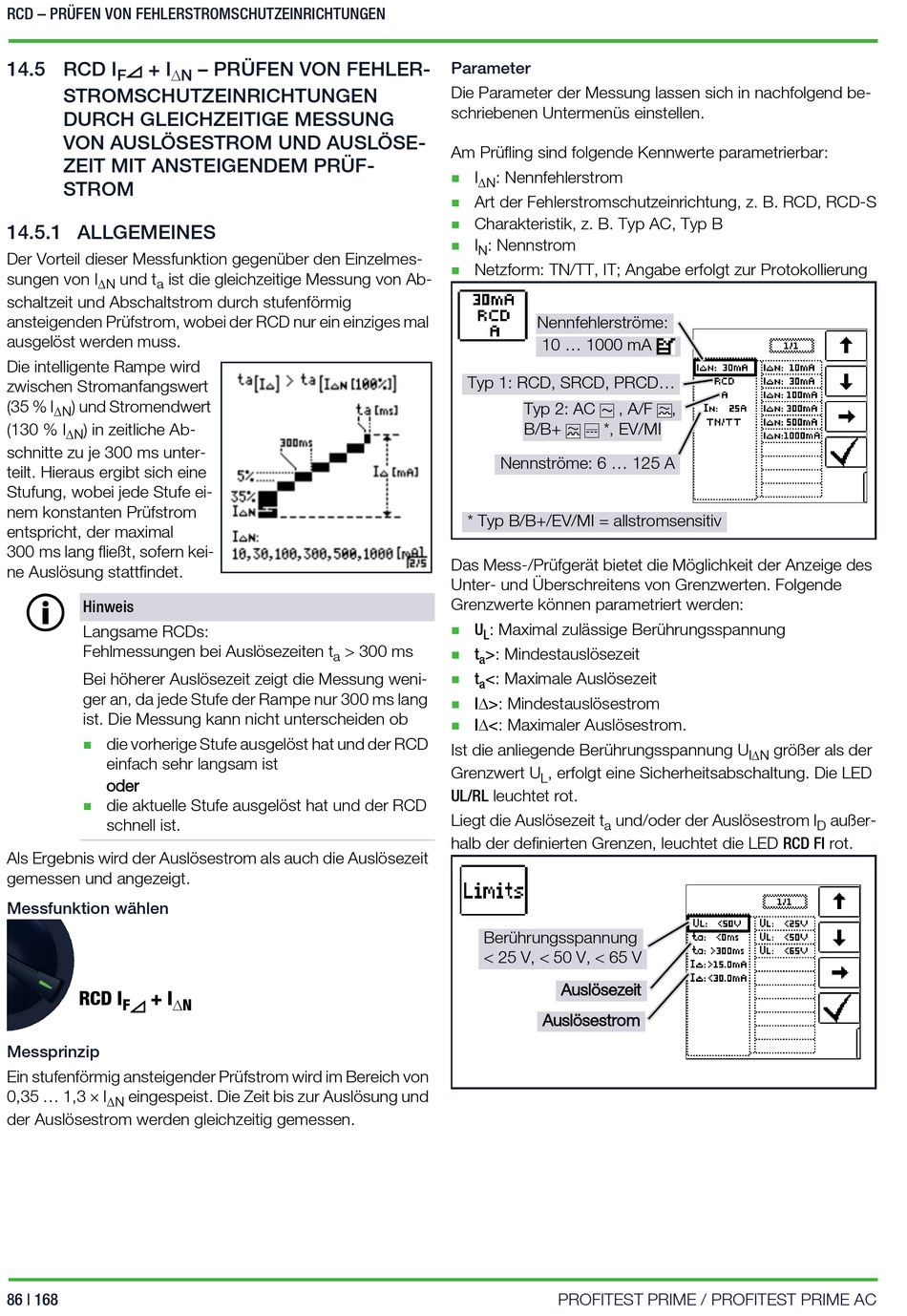

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 86

RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
14.5 RCD I + I
F N
STROMSCHUTZEINRICHTUNGEN
DURCH GLEICHZEITIGE MESSUNG
VON AUSLÖSESTROM UND AUSLÖSE-
ZEIT MIT ANSTEIGENDEM PRÜF-
STROM
14.5.1 ALLGEMEINES
Der Vorteil dieser Messfunktion gegenüber den Einzelmes-
sungen von I und t ist die gleichzeitige Messung von Ab-
N a
schaltzeit und Abschaltstrom durch stufenförmig
ansteigenden Prüfstrom, wobei der RCD nur ein einziges mal
ausgelöst werden muss.
Die intelligente Rampe wird
zwischen Stromanfangswert
(35 % I ) und Stromendwert
N
(130 % I ) in zeitliche Ab-
N
schnitte zu je 300 ms unter-
teilt. Hieraus ergibt sich eine
Stufung, wobei jede Stufe ei-
nem konstanten Prüfstrom
entspricht, der maximal
300 ms lang fließt, sofern kei-
ne Auslösung stattfindet.
Hinweis
Langsame RCDs:
Fehlmessungen bei Auslösezeiten t
Bei höherer Auslösezeit zeigt die Messung weni-
ger an, da jede Stufe der Rampe nur 300 ms lang
ist. Die Messung kann nicht unterscheiden ob
die vorherige Stufe ausgelöst hat und der RCD

einfach sehr langsam ist
oder
die aktuelle Stufe ausgelöst hat und der RCD

schnell ist.
Als Ergebnis wird der Auslösestrom als auch die Auslösezeit
gemessen und angezeigt.
Messfunktion wählen
RCD I + I
F N
Messprinzip
Ein stufenförmig ansteigender Prüfstrom wird im Bereich von
0,35 ... 1,3 × I eingespeist. Die Zeit bis zur Auslösung und
N
der Auslösestrom werden gleichzeitig gemessen.
86 | 168
– PRÜFEN VON FEHLER-
> 300 ms
a
Parameter
Die Parameter der Messung lassen sich in nachfolgend be-
schriebenen Untermenüs einstellen.
Am Prüfling sind folgende Kennwerte parametrierbar:
I : Nennfehlerstrom

N
Art der Fehlerstromschutzeinrichtung, z. B. RCD, RCD-S

Charakteristik, z. B. Typ AC, Typ B

I : Nennstrom

N
Netzform: TN/TT, IT; Angabe erfolgt zur Protokollierung

Nennfehlerströme:
10 ... 1000 mA
Typ 1: RCD, SRCD, PRCD...
Typ 2: AC , A/F
B/B+ *, EV/MI
Nennströme: 6 ... 125 A
* Typ B/B+/EV/MI = allstromsensitiv
Das Mess-/Prüfgerät bietet die Möglichkeit der Anzeige des
Unter- und Überschreitens von Grenzwerten. Folgende
Grenzwerte können parametriert werden:
U : Maximal zulässige Berührungsspannung

L
t >: Mindestauslösezeit

a
t <: Maximale Auslösezeit

a
I>: Mindestauslösestrom

I<: Maximaler Auslösestrom.

Ist die anliegende Berührungsspannung U
Grenzwert U , erfolgt eine Sicherheitsabschaltung. Die LED
L
UL/RL leuchtet rot.
Liegt die Auslösezeit t und/oder der Auslösestrom I
a
halb der definierten Grenzen, leuchtet die LED RCD FI rot.
Berührungsspannung
< 25 V, < 50 V, < 65 V
Auslösezeit
Auslösestrom
PROFITEST PRIME / PROFITEST PRIME AC
,
größer als der
IN
außer-
