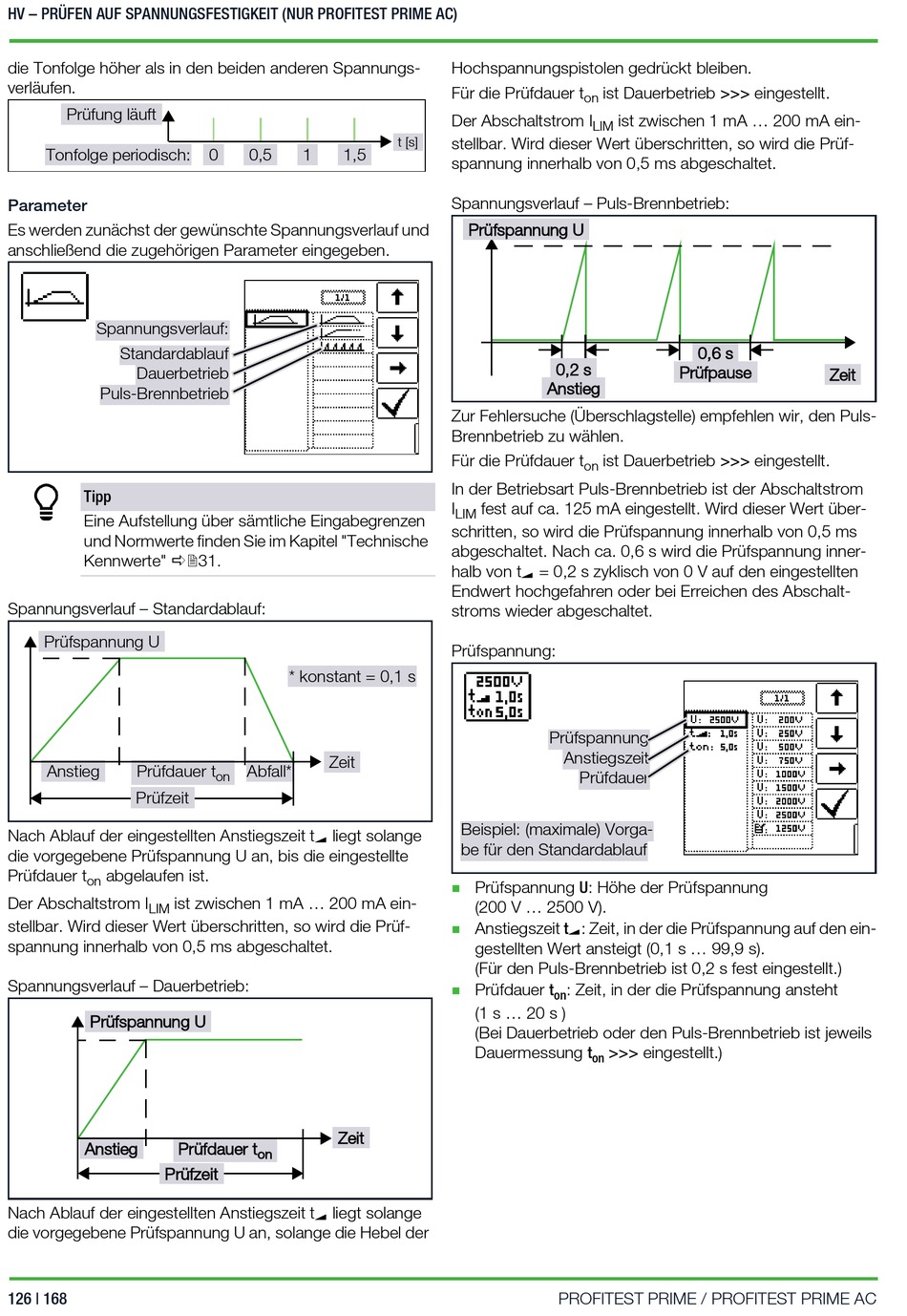

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 126

HV – PRÜFEN AUF SPANNUNGSFESTIGKEIT (NUR PROFITEST PRIME AC)
die Tonfolge höher als in den beiden anderen Spannungs-
verläufen.
Prüfung läuft
Tonfolge periodisch:
Parameter
Es werden zunächst der gewünschte Spannungsverlauf und
anschließend die zugehörigen Parameter eingegeben.
Spannungsverlauf:
Standardablauf
Dauerbetrieb
Puls-Brennbetrieb
Tipp
Eine Aufstellung über sämtliche Eingabegrenzen
und Normwerte finden Sie im Kapitel "Technische
Kennwerte" 31.
Spannungsverlauf – Standardablauf:
Prüfspannung U
Anstieg Prüfdauer t
Prüfzeit
Nach Ablauf der eingestellten Anstiegszeit t
die vorgegebene Prüfspannung U an, bis die eingestellte
Prüfdauer t abgelaufen ist.
on
Der Abschaltstrom I
ist zwischen 1 mA ... 200 mA ein-
LIM
stellbar. Wird dieser Wert überschritten, so wird die Prüf-
spannung innerhalb von 0,5 ms abgeschaltet.
Spannungsverlauf – Dauerbetrieb:
Prüfspannung U
Anstieg Prüfdauer t
Prüfzeit
Nach Ablauf der eingestellten Anstiegszeit t
die vorgegebene Prüfspannung U an, solange die Hebel der
126 | 168
0 0,5 1 1,5
* konstant = 0,1 s
Zeit
Abfall*
on
liegt solange
Zeit
on
liegt solange
Hochspannungspistolen gedrückt bleiben.
Für die Prüfdauer t
Der Abschaltstrom I
stellbar. Wird dieser Wert überschritten, so wird die Prüf-
t [s]
spannung innerhalb von 0,5 ms abgeschaltet.
Spannungsverlauf – Puls-Brennbetrieb:
Prüfspannung U
0,2 s
Anstieg
Zur Fehlersuche (Überschlagstelle) empfehlen wir, den Puls-
Brennbetrieb zu wählen.
Für die Prüfdauer t
In der Betriebsart Puls-Brennbetrieb ist der Abschaltstrom
I fest auf ca. 125 mA eingestellt. Wird dieser Wert über-
LIM
schritten, so wird die Prüfspannung innerhalb von 0,5 ms
abgeschaltet. Nach ca. 0,6 s wird die Prüfspannung inner-
halb von t = 0,2 s zyklisch von 0 V auf den eingestellten
Endwert hochgefahren oder bei Erreichen des Abschalt-
stroms wieder abgeschaltet.
Prüfspannung:
Prüfspannung
Anstiegszeit
Beispiel: (maximale) Vorga-
be für den Standardablauf
Prüfspannung U: Höhe der Prüfspannung

(200 V ... 2500 V).
Anstiegszeit t : Zeit, in der die Prüfspannung auf den ein-

gestellten Wert ansteigt (0,1 s ... 99,9 s).
(Für den Puls-Brennbetrieb ist 0,2 s fest eingestellt.)
Prüfdauer t : Zeit, in der die Prüfspannung ansteht

on
(1 s ... 20 s )
(Bei Dauerbetrieb oder den Puls-Brennbetrieb ist jeweils
Dauermessung t
PROFITEST PRIME / PROFITEST PRIME AC
ist Dauerbetrieb >>> eingestellt.
on
ist zwischen 1 mA ... 200 mA ein-
LIM
0,6 s
Prüfpause
ist Dauerbetrieb >>> eingestellt.
on
Prüfdauer
>>> eingestellt.)
on
Zeit
