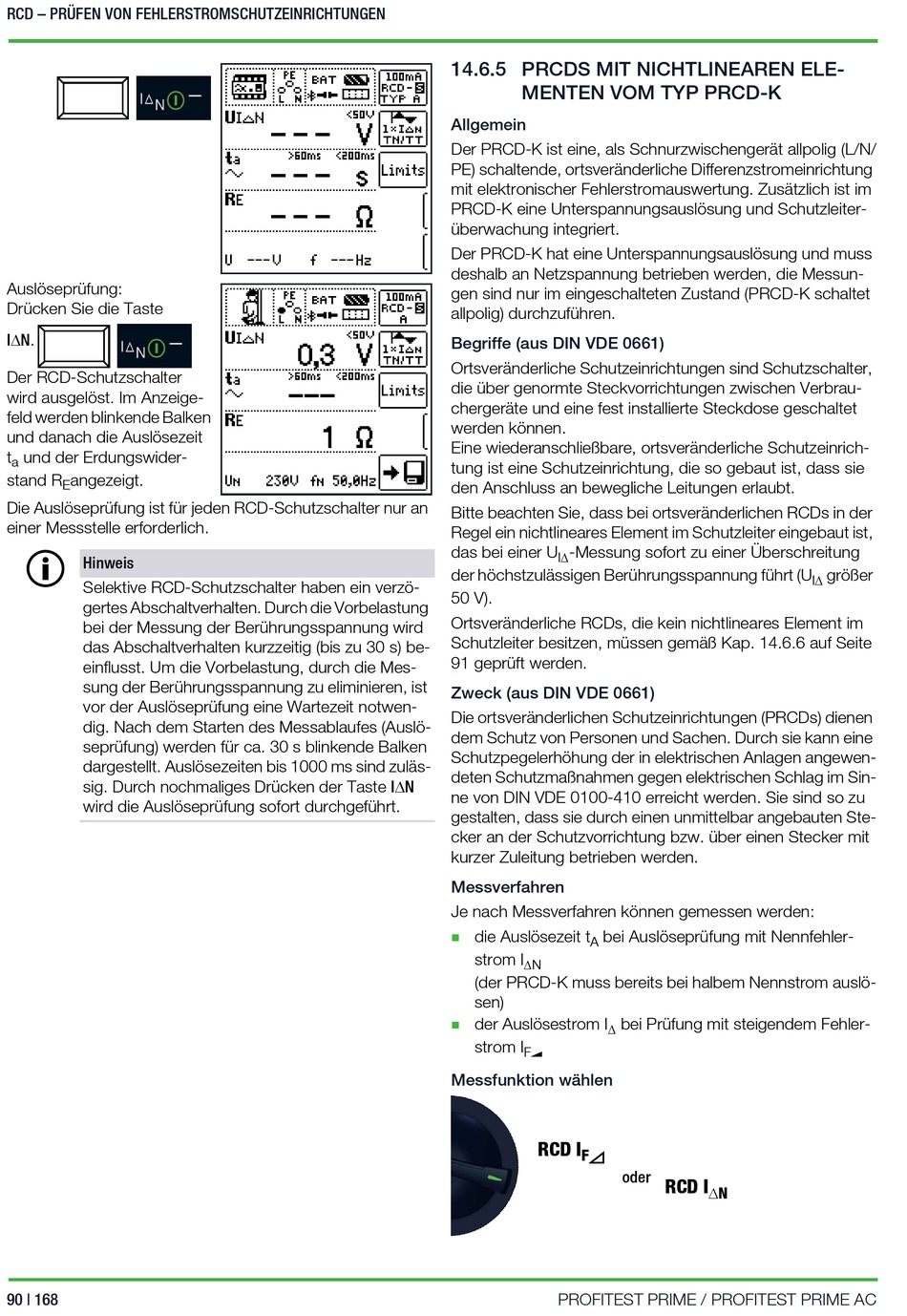

RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
Auslöseprüfung:
Drücken Sie die Taste
IN.
Der RCD-Schutzschalter
wird ausgelöst. Im Anzeige-
feld werden blinkende Balken
und danach die Auslösezeit
t und der Erdungswider-
a
stand R angezeigt.
E
Die Auslöseprüfung ist für jeden RCD-Schutzschalter nur an
einer Messstelle erforderlich.
Hinweis
Selektive RCD-Schutzschalter haben ein verzö-
gertes Abschaltverhalten. Durch die Vorbelastung
bei der Messung der Berührungsspannung wird
das Abschaltverhalten kurzzeitig (bis zu 30 s) be-
einflusst. Um die Vorbelastung, durch die Mes-
sung der Berührungsspannung zu eliminieren, ist
vor der Auslöseprüfung eine Wartezeit notwen-
dig. Nach dem Starten des Messablaufes (Auslö-
seprüfung) werden für ca. 30 s blinkende Balken
dargestellt. Auslösezeiten bis 1000 ms sind zuläs-
sig. Durch nochmaliges Drücken der Taste IN
wird die Auslöseprüfung sofort durchgeführt.
90 | 168
14.6.5 PRCDS MIT NICHTLINEAREN ELE-
MENTEN VOM TYP PRCD-K
Allgemein
Der PRCD-K ist eine, als Schnurzwischengerät allpolig (L/N/
PE) schaltende, ortsveränderliche Differenzstromeinrichtung
mit elektronischer Fehlerstromauswertung. Zusätzlich ist im
PRCD-K eine Unterspannungsauslösung und Schutzleiter-
überwachung integriert.
Der PRCD-K hat eine Unterspannungsauslösung und muss
deshalb an Netzspannung betrieben werden, die Messun-
gen sind nur im eingeschalteten Zustand (PRCD-K schaltet
allpolig) durchzuführen.
Begriffe (aus DIN VDE 0661)
Ortsveränderliche Schutzeinrichtungen sind Schutzschalter,
die über genormte Steckvorrichtungen zwischen Verbrau-
chergeräte und eine fest installierte Steckdose geschaltet
werden können.
Eine wiederanschließbare, ortsveränderliche Schutzeinrich-
tung ist eine Schutzeinrichtung, die so gebaut ist, dass sie
den Anschluss an bewegliche Leitungen erlaubt.
Bitte beachten Sie, dass bei ortsveränderlichen RCDs in der
Regel ein nichtlineares Element im Schutzleiter eingebaut ist,
das bei einer U -Messung sofort zu einer Überschreitung
I
der höchstzulässigen Berührungsspannung führt (U
50 V).
Ortsveränderliche RCDs, die kein nichtlineares Element im
Schutzleiter besitzen, müssen gemäß Kap. 14.6.6 auf Seite
91 geprüft werden.
Zweck (aus DIN VDE 0661)
Die ortsveränderlichen Schutzeinrichtungen (PRCDs) dienen
dem Schutz von Personen und Sachen. Durch sie kann eine
Schutzpegelerhöhung der in elektrischen Anlagen angewen-
deten Schutzmaßnahmen gegen elektrischen Schlag im Sin-
ne von DIN VDE 0100-410 erreicht werden. Sie sind so zu
gestalten, dass sie durch einen unmittelbar angebauten Ste-
cker an der Schutzvorrichtung bzw. über einen Stecker mit
kurzer Zuleitung betrieben werden.
Messverfahren
Je nach Messverfahren können gemessen werden:
die Auslösezeit t bei Auslöseprüfung mit Nennfehler-

A
strom I
N
(der PRCD-K muss bereits bei halbem Nennstrom auslö-
sen)
der Auslösestrom I bei Prüfung mit steigendem Fehler-


strom I
F
Messfunktion wählen
RCD I
F
oder
PROFITEST PRIME / PROFITEST PRIME AC
größer
I
RCD I
N
