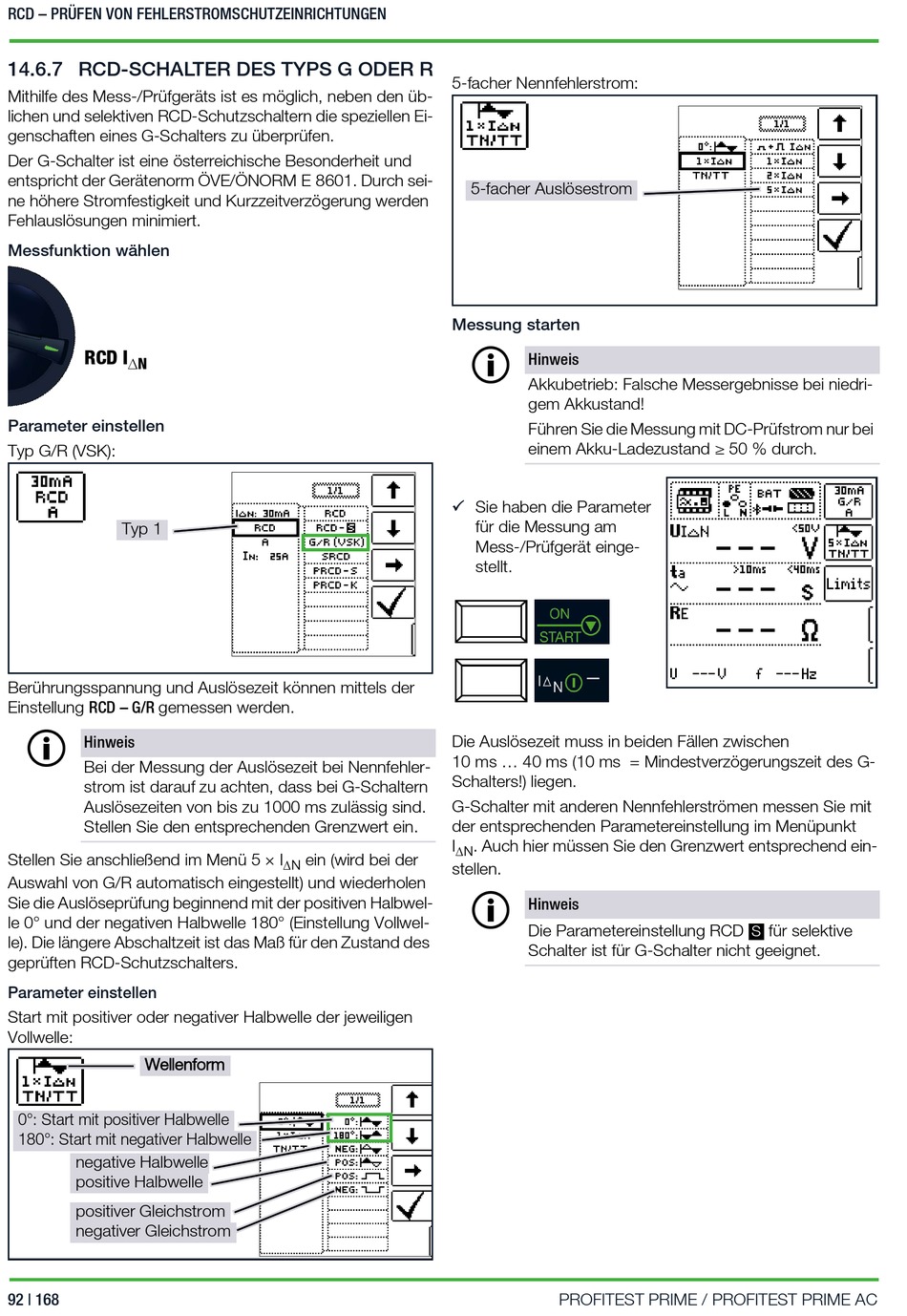

Gossen MetraWatt PROFITEST PRIME Bedienungsanleitung Seite 92

RCD – PRÜFEN VON FEHLERSTROMSCHUTZEINRICHTUNGEN
14.6.7 RCD-SCHALTER DES TYPS G ODER R
Mithilfe des Mess-/Prüfgeräts ist es möglich, neben den üb-
lichen und selektiven RCD-Schutzschaltern die speziellen Ei-
genschaften eines G-Schalters zu überprüfen.
Der G-Schalter ist eine österreichische Besonderheit und
entspricht der Gerätenorm ÖVE/ÖNORM E 8601. Durch sei-
ne höhere Stromfestigkeit und Kurzzeitverzögerung werden
Fehlauslösungen minimiert.
Messfunktion wählen
RCD I
N
Parameter einstellen
Typ G/R (VSK):
Typ 1
Berührungsspannung und Auslösezeit können mittels der
Einstellung RCD – G/R gemessen werden.
Hinweis
Bei der Messung der Auslösezeit bei Nennfehler-
strom ist darauf zu achten, dass bei G-Schaltern
Auslösezeiten von bis zu 1000 ms zulässig sind.
Stellen Sie den entsprechenden Grenzwert ein.
Stellen Sie anschließend im Menü 5 × I
Auswahl von G/R automatisch eingestellt) und wiederholen
Sie die Auslöseprüfung beginnend mit der positiven Halbwel-
le 0° und der negativen Halbwelle 180° (Einstellung Vollwel-
le). Die längere Abschaltzeit ist das Maß für den Zustand des
geprüften RCD-Schutzschalters.
Parameter einstellen
Start mit positiver oder negativer Halbwelle der jeweiligen
Vollwelle:
Wellenform
0°: Start mit positiver Halbwelle
180°: Start mit negativer Halbwelle
negative Halbwelle
positive Halbwelle
positiver Gleichstrom
negativer Gleichstrom
92 | 168
5-facher Nennfehlerstrom:
Messung starten

Die Auslösezeit muss in beiden Fällen zwischen
10 ms ... 40 ms (10 ms = Mindestverzögerungszeit des G-
Schalters!) liegen.
G-Schalter mit anderen Nennfehlerströmen messen Sie mit
der entsprechenden Parametereinstellung im Menüpunkt
I
ein (wird bei der
N
stellen.
5-facher Auslösestrom
Hinweis
Akkubetrieb: Falsche Messergebnisse bei niedri-
gem Akkustand!
Führen Sie die Messung mit DC-Prüfstrom nur bei
einem Akku-Ladezustand ≥ 50 % durch.
Sie haben die Parameter
für die Messung am
Mess-/Prüfgerät einge-
stellt.
. Auch hier müssen Sie den Grenzwert entsprechend ein-
N
Hinweis
Die Parametereinstellung RCD
Schalter ist für G-Schalter nicht geeignet.
PROFITEST PRIME / PROFITEST PRIME AC
für selektive
S
