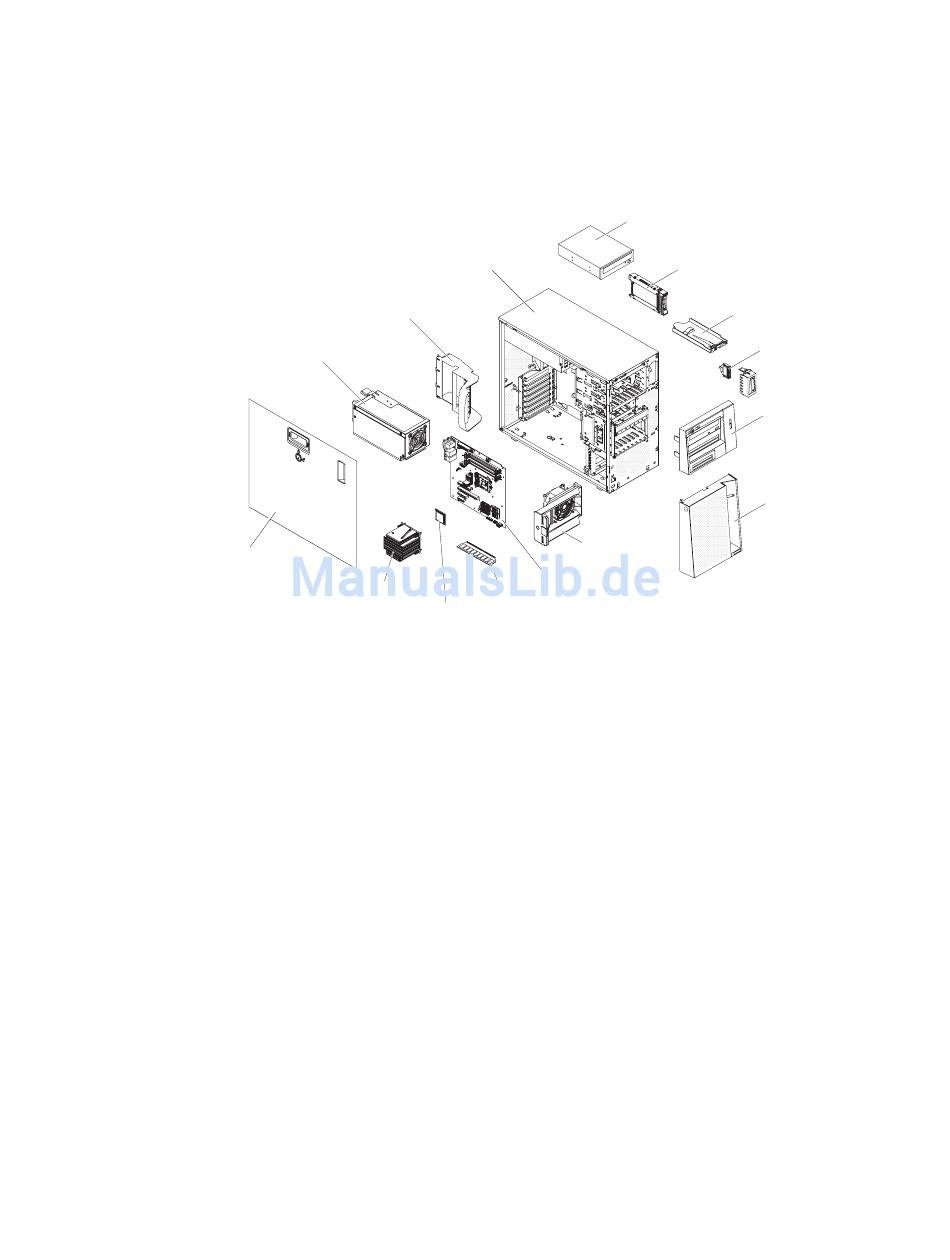

In der folgenden Abbildung sind die Hauptkomponenten im 5U-Servermodell mit
Hot-Swap-fähigen Netzteilen dargestellt (Modellname: 2582-F4x). Die Abbildungen
in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.
Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden
Sie im vorherigen Abschnitt.
Seitenabdeckung
mit Sperrvorrichtung
Abbildung 6. Serverkomponenten des 5U-Servers
30
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Gehäuse
Halterung (Rückseite),
Adapter
Netzteil, redundant,
430 Watt
Kühlkörper
Mikroprozessor
DVD-ROM-Laufwerk
Lüfterkanal für
Festplattenlaufwerk
Systemplatine
DIMM
Hot-Swap-Festplattenlaufwerk
Baugruppe mit der Bediener-
informationsanzeige
Baugruppe des
USB-Anschlusses
an der Vorderseite
Obere Frontblende
Untere Frontblende
