Rückansicht
In den folgenden Abbildungen sind die Anschlüsse und Anzeigen an der Rückseite
des Servers dargestellt.
In der folgenden Abbildung sind die Steuerelemente und Anzeigen an der Rücksei-
te der 4U-Servermodelle mit nicht-Hot-Swap-fähigen Netzteilen dargestellt.
Netzteilanschluss
Netzschalter
Serieller Anschluss 1 (Com1)
Bildschirmanschluss
USB-Anschlüsse
NMI-Schalter

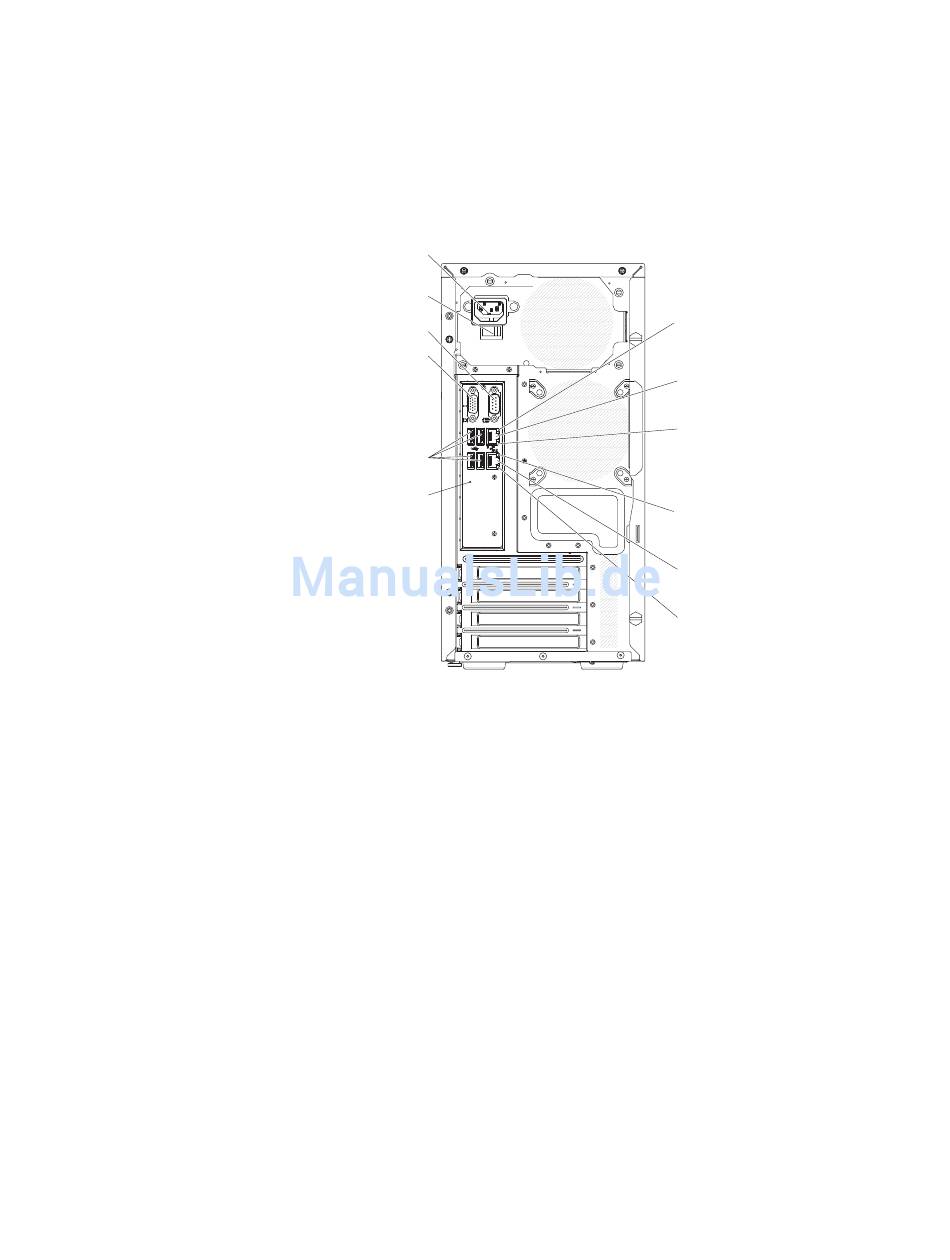

Abbildung 3. Rückseite des 4U-Servers
In der folgenden Abbildung sind die Steuerelemente und Anzeigen an der Rücksei-
te des 5U-Servermodells mit Hot-Swap-fähigen Netzteilen dargestellt (Modellname:
2582-F4x).
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-
Anschluss 1
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-
Anschluss 2
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server
