7. Schließen Sie alle Kabel, die Sie beim Entfernen des alten Mikroprozessors ab-
8. Sichern Sie die SATA-Signalkabel mit den Halteklammern.
9. Installieren Sie den Luftkanal.
Wenn Sie weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren Sie an-
dernfalls mit dem Abschnitt „Installation abschließen" auf Seite 82 fort.
Gehen Sie wie folgt vor, um den Mikroprozessor und den Kühlkörper auf dem 5U-
Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu instal-
lieren. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen
finden Sie im vorherigen Unterabschnitt.
1. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor ent-
2. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Oberflä-
74
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
Achtung: Beachten Sie die folgenden Informationen, um die richtige Ausrich-
tung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel wäh-
rend der Installation sicherzustellen:

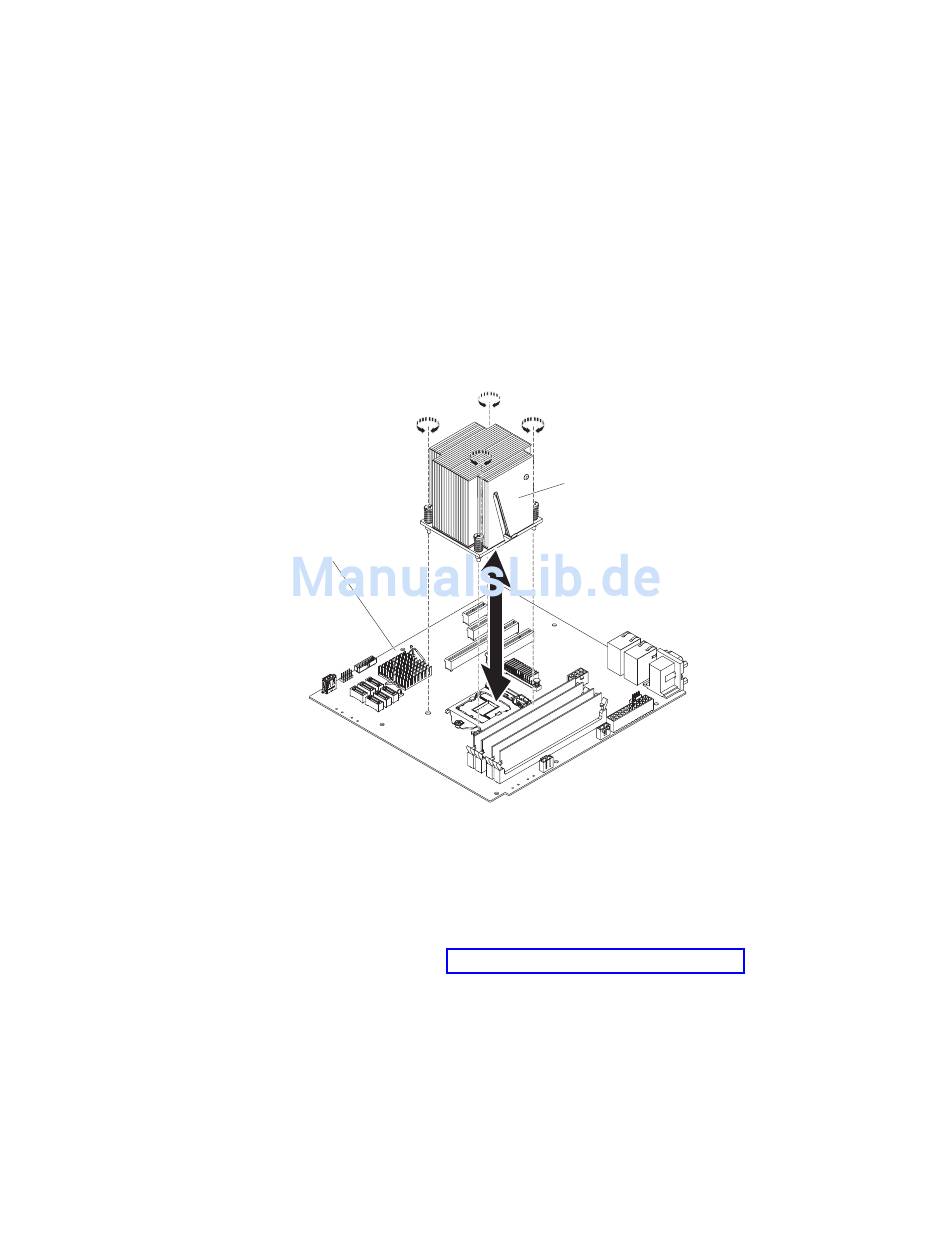

a. Richten Sie die Schraublöcher am Kühlkörper an den Bohrlöchern auf der
Systemplatine aus.
b. Ziehen Sie die Schrauben mit einem Schraubendreher an und wechseln Sie
dabei zwischen den Schrauben ab, bis sie fest sitzen. Jede Schraube sollte
möglichst jeweils um zwei Drehungen eingeschraubt werden. Wiederholen
Sie dies, bis die Schrauben fest sitzen. Überdrehen Sie die Schrauben nicht
durch übermäßige Kraftanwendung.
Wichtig: Berühren Sie nicht das Thermomaterial an der Unterseite des
Kühlkörpers. Durch Berühren der Wärmeleitpaste wird diese verunreinigt.
Wenn die Wärmeleitpaste am Mikroprozessor oder am Kühlkörper verun-
reinigt wird, wenden Sie sich an Ihren Kundendiensttechniker.
Systemplatine
gezogen haben, wieder an.
halten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschlie-
ßend den Mikroprozessor aus der Schutzhülle.
che des Mikroprozessorstecksockels, falls vorhanden.
Kühlkörper
