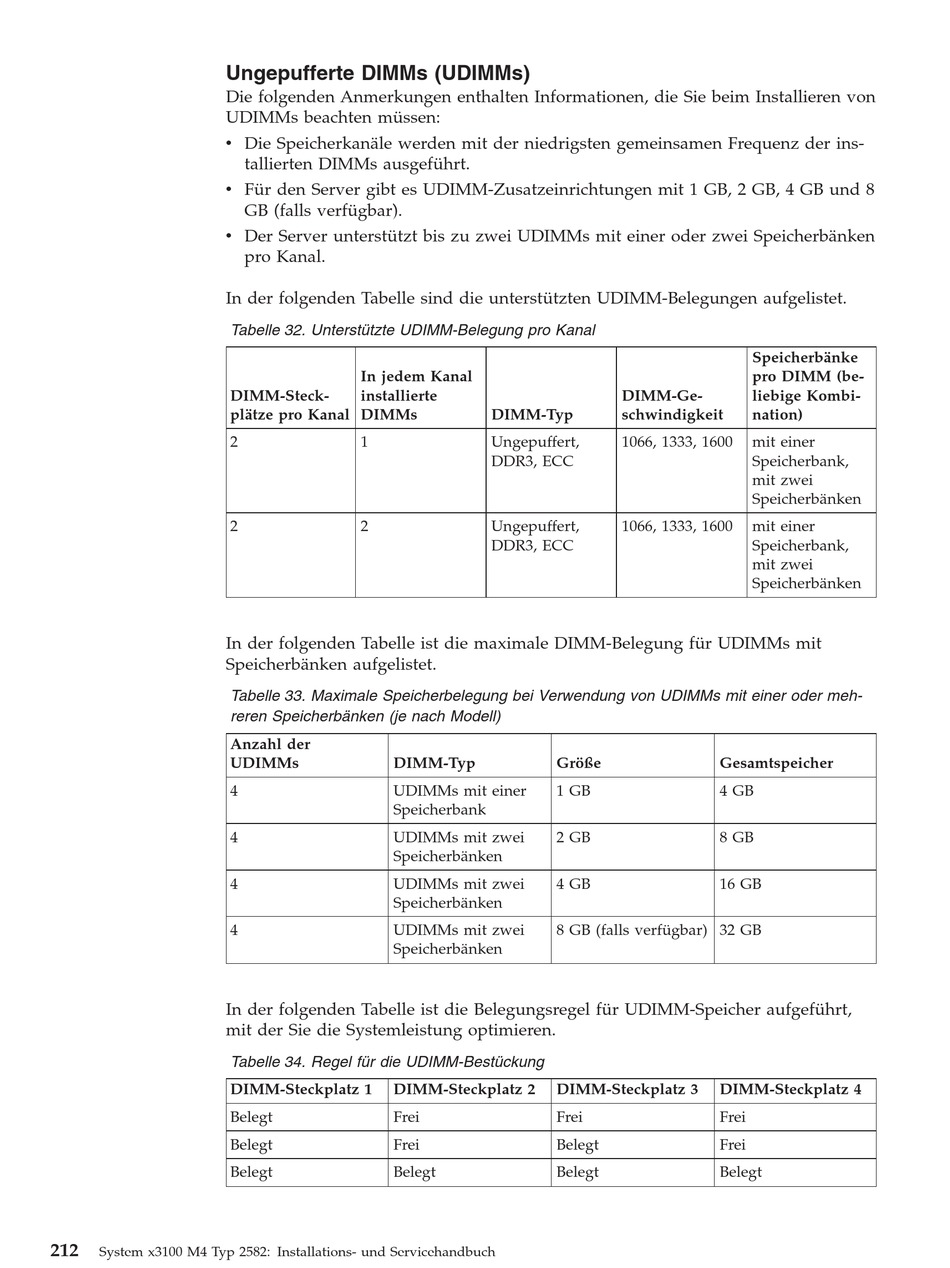

Ungepufferte DIMMs (UDIMMs)

Die folgenden Anmerkungen enthalten Informationen, die Sie beim Installieren von
UDIMMs beachten müssen:
v Die Speicherkanäle werden mit der niedrigsten gemeinsamen Frequenz der ins-
v Für den Server gibt es UDIMM-Zusatzeinrichtungen mit 1 GB, 2 GB, 4 GB und 8
v Der Server unterstützt bis zu zwei UDIMMs mit einer oder zwei Speicherbänken
In der folgenden Tabelle sind die unterstützten UDIMM-Belegungen aufgelistet.
In der folgenden Tabelle ist die maximale DIMM-Belegung für UDIMMs mit
Speicherbänken aufgelistet.
In der folgenden Tabelle ist die Belegungsregel für UDIMM-Speicher aufgeführt,
mit der Sie die Systemleistung optimieren.
212
System x3100 M4 Typ 2582: Installations- und Servicehandbuch
tallierten DIMMs ausgeführt.
GB (falls verfügbar).
pro Kanal.
Tabelle 32. Unterstützte UDIMM-Belegung pro Kanal
In jedem Kanal
DIMM-Steck- installierte
plätze pro Kanal DIMMs
2 1
2 2
Tabelle 33. Maximale Speicherbelegung bei Verwendung von UDIMMs mit einer oder meh-
reren Speicherbänken (je nach Modell)
Anzahl der
UDIMMs DIMM-Typ
4 UDIMMs mit einer
Speicherbank
4 UDIMMs mit zwei
Speicherbänken
4 UDIMMs mit zwei
Speicherbänken
4 UDIMMs mit zwei
Speicherbänken
Tabelle 34. Regel für die UDIMM-Bestückung
DIMM-Steckplatz 1 DIMM-Steckplatz 2
Belegt Frei
Belegt Frei
Belegt Belegt
DIMM-Ge-
DIMM-Typ schwindigkeit
Ungepuffert, 1066, 1333, 1600
DDR3, ECC
Ungepuffert, 1066, 1333, 1600
DDR3, ECC
Größe
1 GB
2 GB
4 GB
8 GB (falls verfügbar) 32 GB
DIMM-Steckplatz 3
Frei
Belegt
Belegt
Speicherbänke
pro DIMM (be-
liebige Kombi-
nation)
mit einer
Speicherbank,
mit zwei
Speicherbänken
mit einer
Speicherbank,
mit zwei
Speicherbänken
Gesamtspeicher
4 GB
8 GB
16 GB
DIMM-Steckplatz 4
Frei
Frei
Belegt
