Baugruppe des USB-Anschlusses an der Vorderseite entfer-
nen
Mithilfe der Informationen in diesem Abschnitt können Sie die Baugruppe des
USB-Anschlusses an der Vorderseite entfernen.
Gehen Sie wie folgt vor, um die Baugruppe des USB-Anschlusses an der Vordersei-
te aus einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfer-
nen. Informationen zum 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Mo-
dellname: 2582-F4x) finden Sie im nächsten Unterabschnitt.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka-
bel und alle externen Kabel ab.
3. Entfernen Sie die Frontblende (siehe Abschnitt „Frontblende entfernen" auf
Seite 40).
4. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung
nach oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
entfernen" auf Seite 38).
6. Entfernen Sie den Luftkanal.
7. Ziehen Sie das Kabel des USB-Anschlusses an der Vorderseite von der System-
platine ab und notieren Sie sich, wie das Kabel verlegt war (Informationen zur
Position des Bedienfeldanschlusses finden Sie im Abschnitt „Interne
Systemplatinenanschlüsse" auf Seite 31).

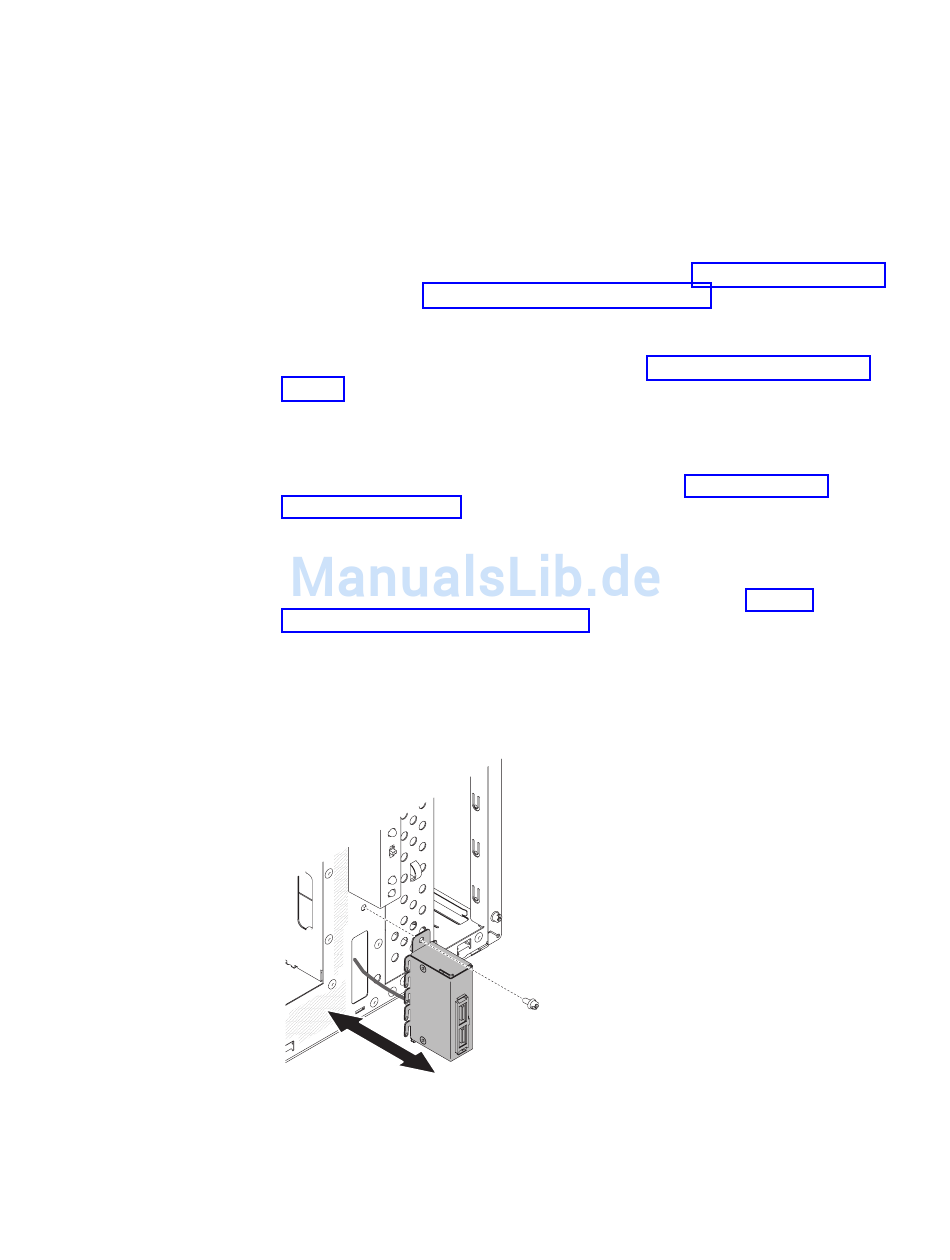

8. Lösen Sie die Schrauben am Gehäuse des USB-Anschlusses an der Vorderseite.
Neigen Sie anschließend den oberen Teil des USB-Gehäuses vom Servergehäu-
se weg und heben Sie das USB-Gehäuse aus der Öffnung im Servergehäuse
heraus.
9. Ziehen Sie die Baugruppe hinten aus dem Gehäuse.
10. Ziehen Sie das Kabel des USB-Anschlusses an der Vorderseite vorsichtig aus
der Öffnung im Servergehäuse heraus.
11. Wenn Sie angewiesen werden, die Baugruppe des USB-Anschlusses an der
Vorderseite zurückzugeben, befolgen Sie die Verpackungsanweisungen und
verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
