Bedienfeldbaugruppe entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie die Bedienfeldbaugrup-
pe entfernen.
Gehen Sie wie folgt vor, um die Bedienfeldgruppe aus einem 4U-Servermodell mit
nicht-Hot-Swap-fähigen Netzteilen zu entfernen. Informationen zum 5U-Servermo-
dell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) finden Sie im nächs-
ten Unterabschnitt.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 35.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzkabel
und alle externen Kabel ab.
3. Entfernen Sie die Frontblende (siehe Abschnitt „Frontblende entfernen" auf Sei-
te 40).
4. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach
oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
entfernen" auf Seite 38).
6. Entfernen Sie den Luftkanal.
7. Ziehen Sie das Kabel der Bedienfeldbaugruppe von der Systemplatine ab und
notieren Sie sich, wie das Kabel verlegt war (Informationen zur Position des
Bedienfeldanschlusses finden Sie im Abschnitt „Interne
Systemplatinenanschlüsse" auf Seite 31).

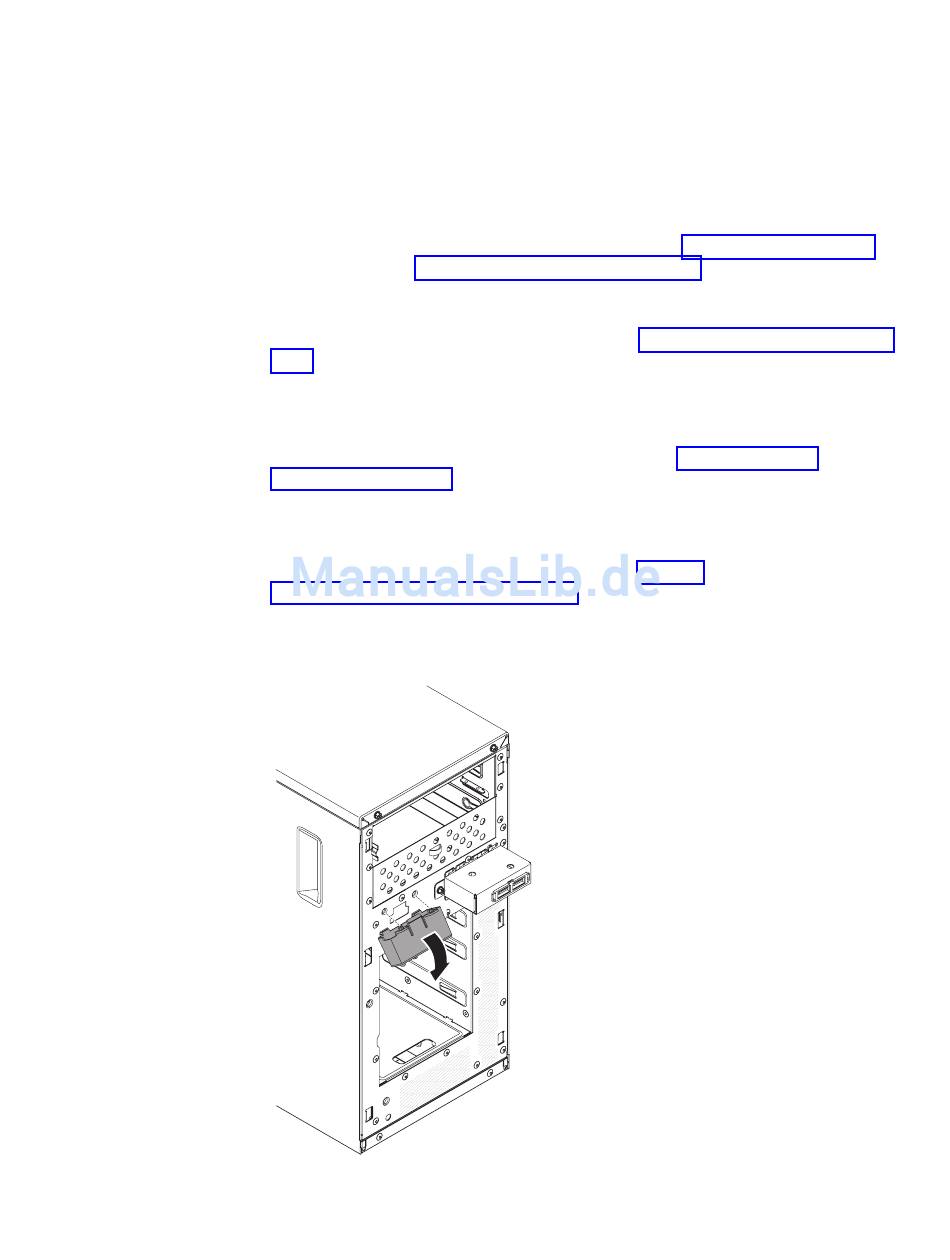

8. Drücken Sie von oben auf die Bedienfeldbaugruppe und drehen Sie die Bau-
gruppe nach unten. Entfernen Sie die Bedienfeldbaugruppe anschließend aus
dem Servergehäuse.
